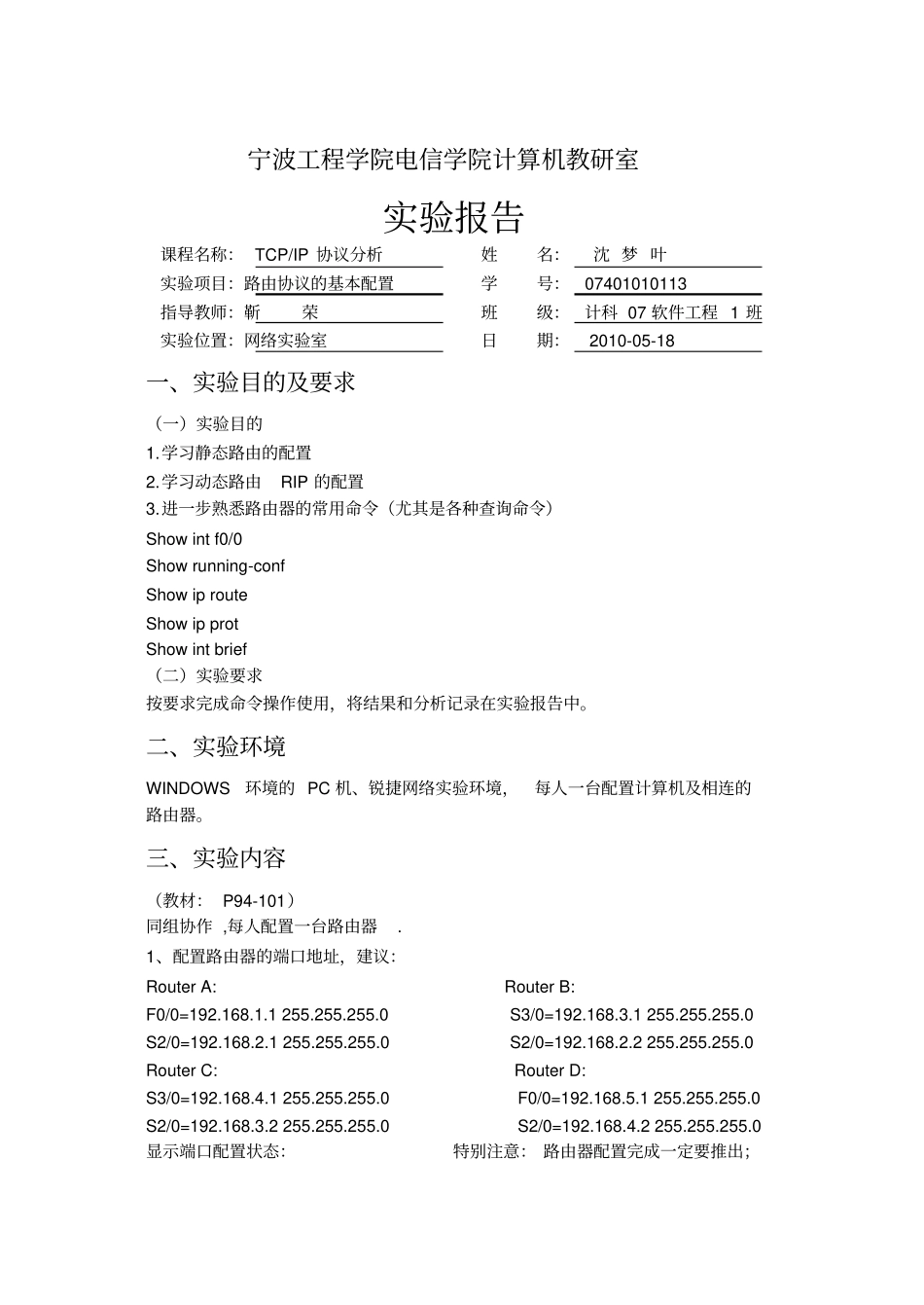

宁波工程学院电信学院计算机教研室实验报告课程名称： TCP/IP 协议分析实验项目：路由协议的基本配置指导教师：靳荣实验位置：网络实验室姓名：沈 梦 叶学号： 07401010113 班级：计科 07 软件工程 1 班日期： 2010-05-18 一、实验目的及要求（一）实验目的1.学习静态路由的配置2.学习动态路由RIP 的配置3.进一步熟悉路由器的常用命令（尤其是各种查询命令）Show int f0/0 Show running-conf Show ip route Show ip prot Show int brief （二）实验要求按要求完成命令操作使用，将结果和分析记录在实验报告中。二、实验环境WINDOWS环境的 PC 机、锐捷网络实验环境，每人一台配置计算机及相连的路由器。三、实验内容（教材： P94-101）同组协作 ,每人配置一台路由器. 1、配置路由器的端口地址，建议：Router A: Router B: F0/0=192.168.1.1 255.255.255.0 S3/0=192.168.3.1 255.255.255.0 S2/0=192.168.2.1 255.255.255.0 S2/0=192.168.2.2 255.255.255.0 Router C: Router D: S3/0=192.168.4.1 255.255.255.0 F0/0=192.168.5.1 255.255.255.0 S2/0=192.168.3.2 255.255.255.0 S2/0=192.168.4.2 255.255.255.0 显示端口配置状态：特别注意： 路由器配置完成一定要推出；Show ip int brief 退出命令： exit 2.配置 2 台 PC 机网络地址，建议地址: Host A =192.168.1.2 255.255.255.0 Host B =192.168.5.2 255.255.255.0 注意配置相应的缺省网关地址。3.配置各路由器的静态路由；显示路由表： show ip route ；用 PING 命令从 Host A、 Host B 两端分别测试连通性。4.（选做） Router A 和 Router D 配置缺省路由；显示路由表： show ip route ；用 PING 命令从 Host A、 Host B 两端分别测试连通性。5.配置 RIP2 协议（对每个路由器） ；显示路由表： show ip route ；用 PING 命令从 Host A、 Host B 两端分别测试连通性。四、实验结果根据以上实验要求，小队分配配置四台路由与两台主机，接下来是我们配的路由A。（ 1）配置的是拓扑图所示的E0 端和 S0 端的地址。如图4-1 所示。图 4-1 配置 RouterA 的端口地址（ 2）在配置S2 的时候出现了一个错误，提示说它的地址与f0/1 的地址有冲突，已经存在了，但通过打入命令“no ip addr”就可以了，修改后如图4-2所示。图 4-2 重设 ip （ 3）设置完地址之后...
