静态电阻应变仪

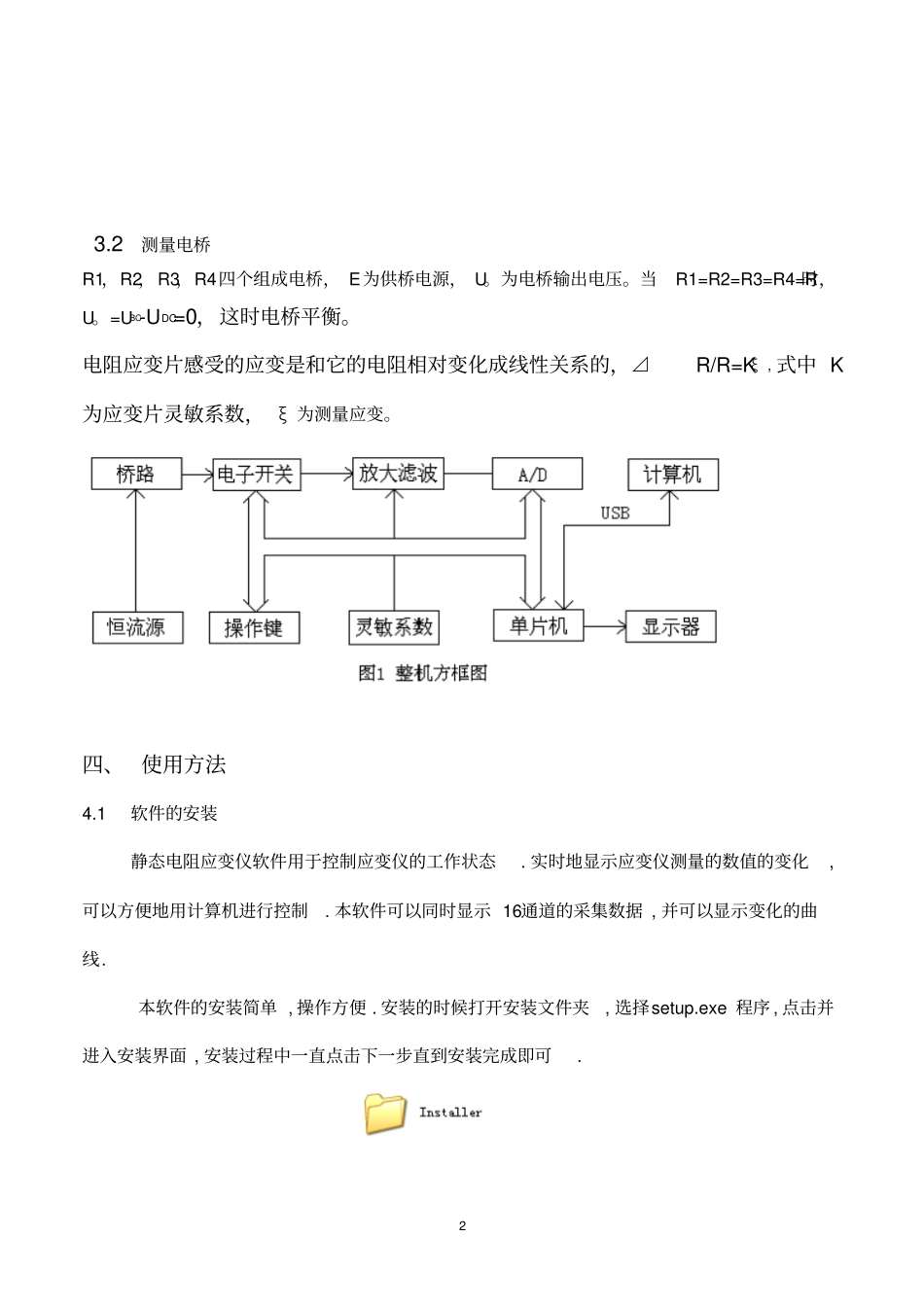

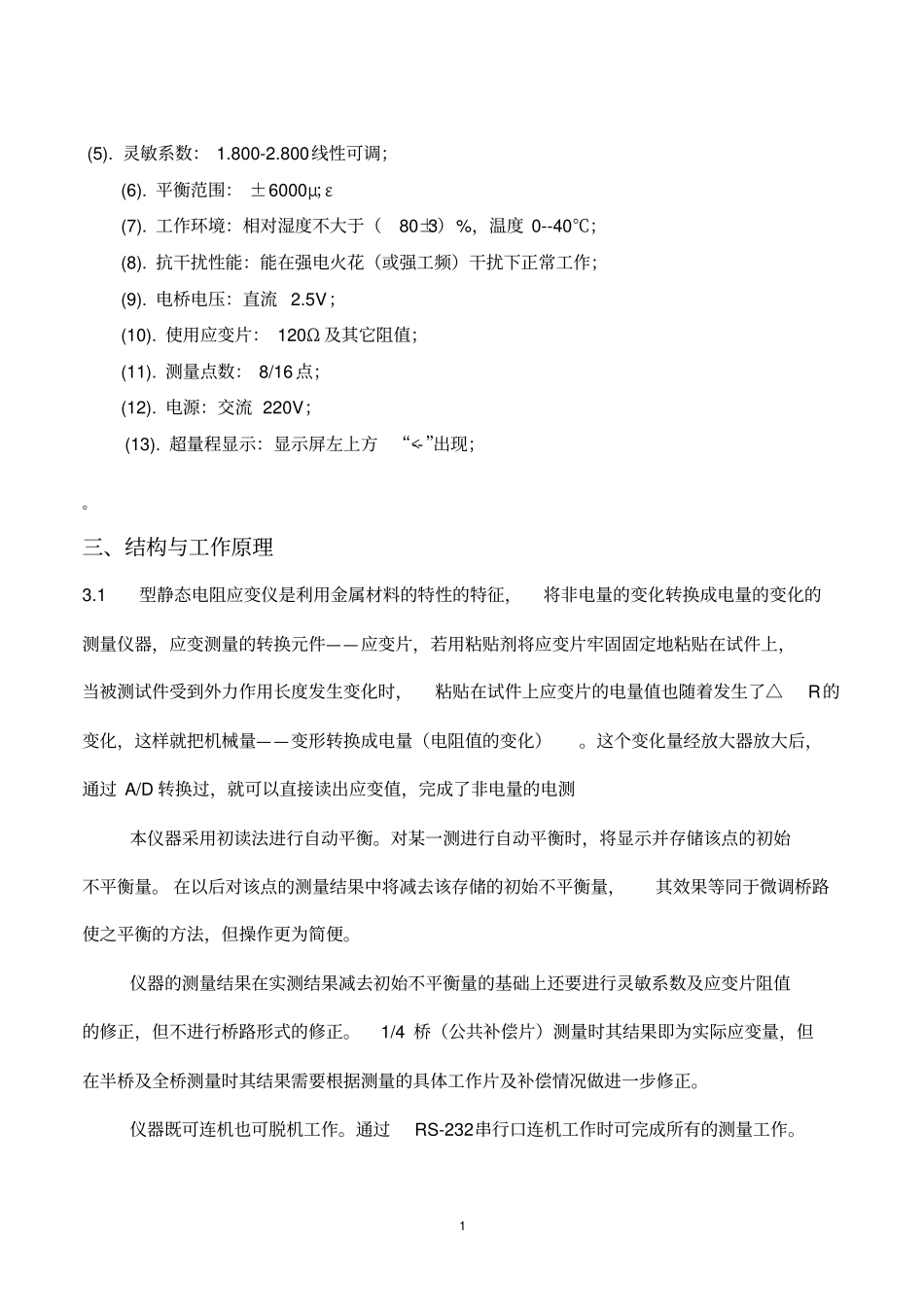

静态电阻应变仪一、 概述HP-A 型静态电阻应变仪主要用于实验应力分析及静态强度研究中测量结构及材料任意点的应变，其主要特点是将应变仪与平衡箱二者合为一体，携带方便，是大中专院校实验室应力测试仪器最理想的选择。配上相应的传感器，可以测力、压力、扭距、位移、温度等物理量，是在研究设计中作非破坏性实验的静态应变的测量分析的一种重要工具。本仪器具有如下特点：﹡智能化管理﹡电子开关切换，可靠性高﹡通道、桥路指示灯指示﹡自动平衡﹡交直流供电﹡基于 WINDOWS9X 操作平台的应用软件二、主要技术指标 (1). 应变测量范围： ±19999μ ε； (2). 分辨率：1μ ε； (3). 基本误差：不大于测量值的 ± 0.2% ±1 个字；(4). 稳定度：零点漂移： 4 小时内不大于 ±2μ ε /4小时；读数值变化： 4 小时不大于测 量值的 ± 0.2%；1 (5). 灵敏系数： 1.800-2.800线性可调； (6). 平衡范围： ±6000μ ε； (7). 工作环境：相对湿度不大于（80±3）%，温度 0--40℃； (8). 抗干扰性能：能在强电火花（或强工频）干扰下正常工作； (9). 电桥电压：直流 2.5V； (10). 使用应变片： 120Ω 及其它阻值； (11). 测量点数： 8/16 点； (12). 电源：交流 220V； (13). 超量程显示：显示屏左上方“<--”出现；。三、结构与工作原理3.1型静态电阻应变仪是利用金属材料的特性的特征，将非电量的变化转换成电量的变化的测量仪器，应变测量的转换元件——应变片，若用粘贴剂将应变片牢固固定地粘贴在试件上，当被测试件受到外力作用长度发生变化时，粘贴在试件上应变片的电量值也随着发生了△R的变化，这样就把机械量——变形转换成电量（电阻值的变化）。这个变化量经放大器放大后，通过 A/D 转换过，就可以直接读出应变值，完成了非电量的电测本仪器采用初读法进行自动平衡。对某一测进行自动平衡时，将显示并存储该点的初始不平衡量。 在以后对该点的测量结果中将减去该存储的初始不平衡量，其效果等同于微调桥路使之平衡的方法，但操作更为简便。仪器的测量结果在实测结果减去初始不平衡量的基础上还要进行灵敏系数及应变片阻值的修正，但不进行桥路形式的修正。1/4 桥（公共补偿片）测量时其结果即为实际应变量，但在半桥及全桥测量时其结果需要根据测量的具体工作片及补偿情况做进一步修正。仪器既可连机也可脱机工作。通过RS-232串行口连机工作时可完成所有的测量工作。2 3.2 测量...
