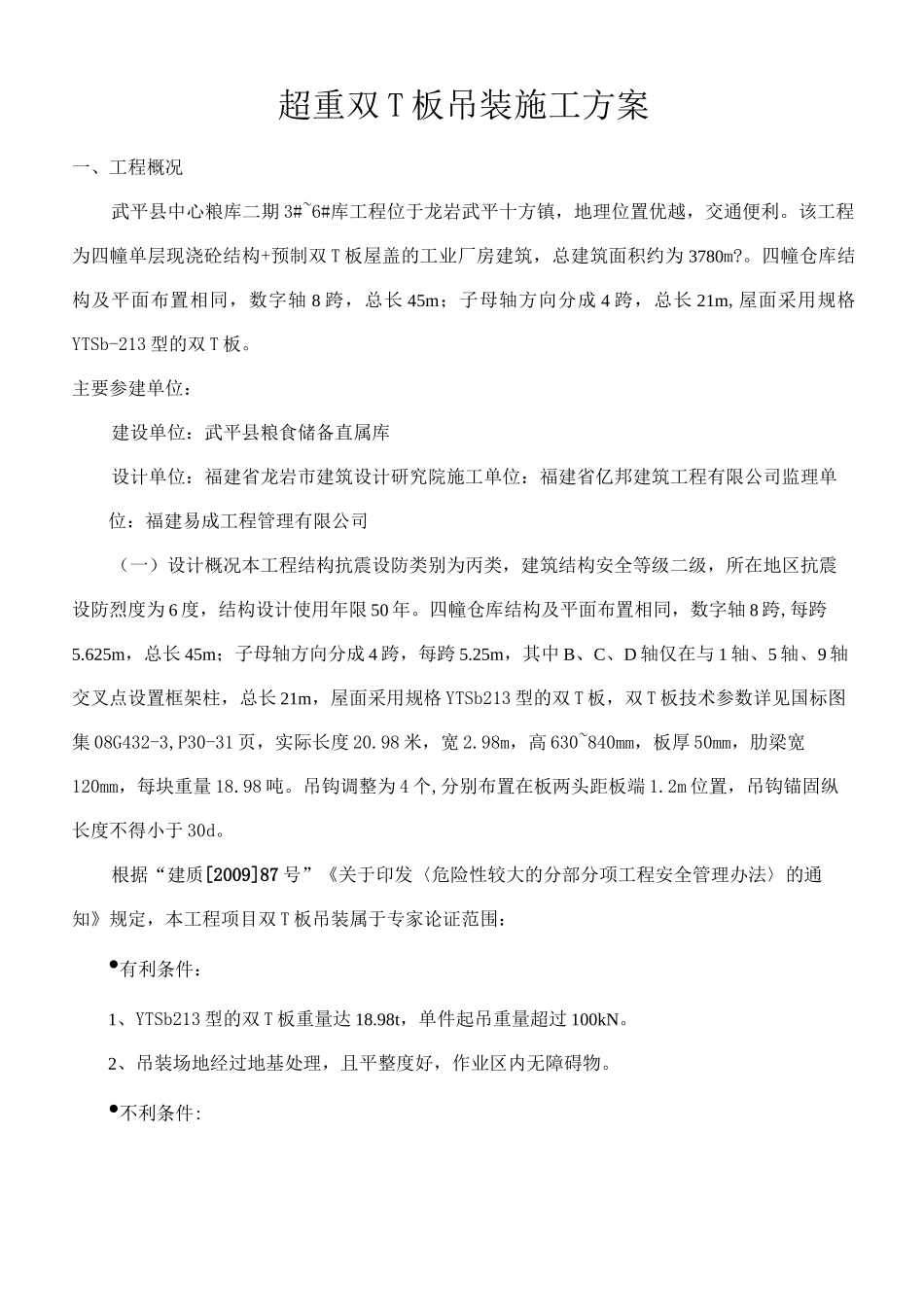

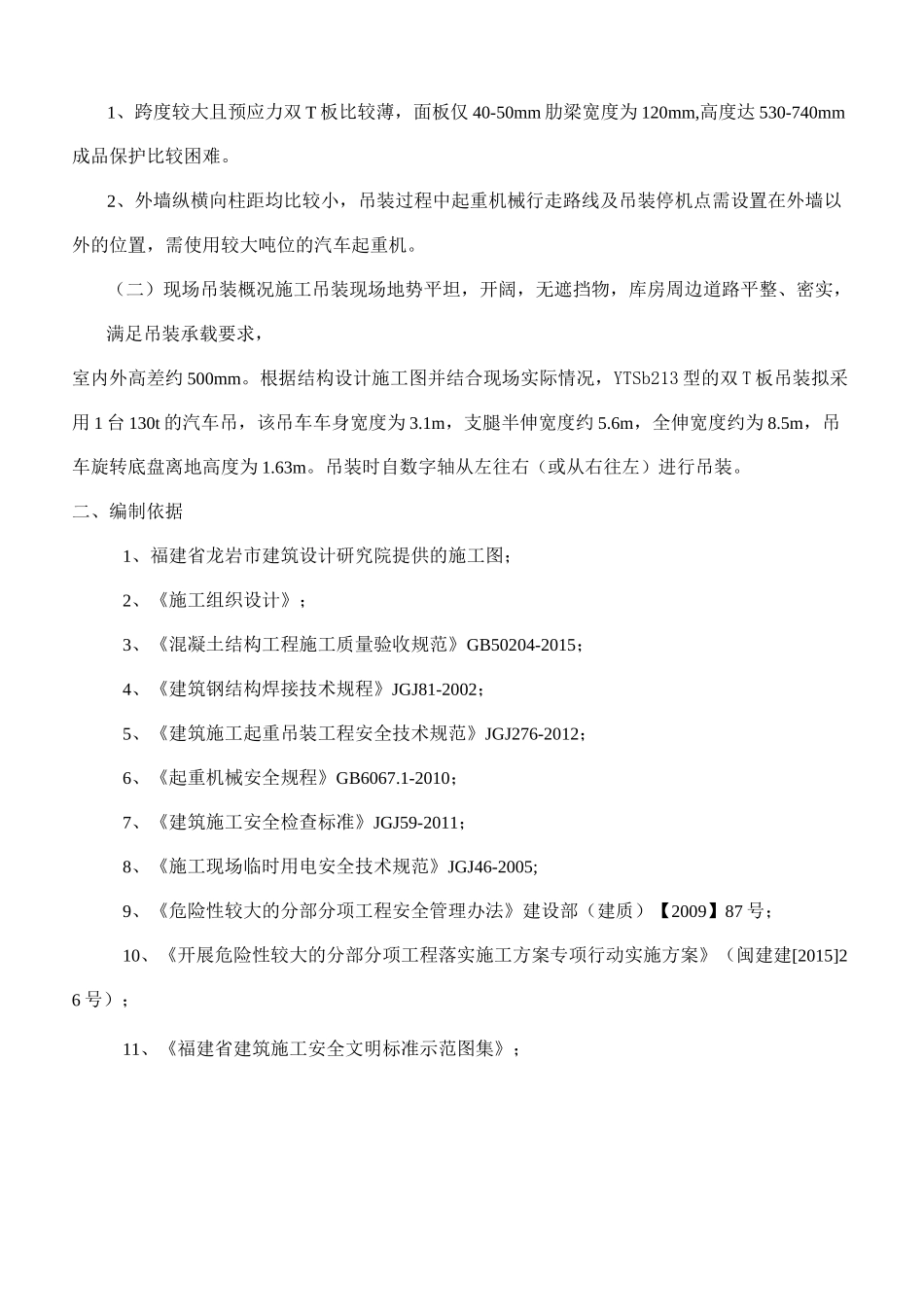

超重双 T 板吊装施工方案一、工程概况武平县中心粮库二期 3#~6#库工程位于龙岩武平十方镇，地理位置优越，交通便利。该工程为四幢单层现浇砼结构+预制双 T 板屋盖的工业厂房建筑，总建筑面积约为 3780m?。四幢仓库结构及平面布置相同，数字轴 8 跨，总长 45m；子母轴方向分成 4 跨，总长 21m,屋面采用规格YTSb-213 型的双 T 板。主要参建单位：建设单位：武平县粮食储备直属库设计单位：福建省龙岩市建筑设计研究院施工单位：福建省亿邦建筑工程有限公司监理单位：福建易成工程管理有限公司（一）设计概况本工程结构抗震设防类别为丙类，建筑结构安全等级二级，所在地区抗震设防烈度为 6 度，结构设计使用年限 50 年。四幢仓库结构及平面布置相同，数字轴 8 跨,每跨5.625m，总长 45m；子母轴方向分成 4 跨，每跨 5.25m，其中 B、C、D 轴仅在与 1 轴、5 轴、9 轴交叉点设置框架柱，总长 21m，屋面采用规格 YTSb213 型的双 T 板，双 T 板技术参数详见国标图集 08G432-3,P30-31 页，实际长度 20.98 米，宽 2.98m，高 630~840mm，板厚 50mm，肋梁宽120mm，每块重量 18.98 吨。吊钩调整为 4 个,分别布置在板两头距板端 1.2m 位置，吊钩锚固纵长度不得小于 30d。根据“建质[2009]87 号”《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》规定，本工程项目双 T 板吊装属于专家论证范围：•有利条件：1、YTSb213 型的双 T 板重量达 18.98t，单件起吊重量超过 100kN。2、吊装场地经过地基处理，且平整度好，作业区内无障碍物。•不利条件:1、跨度较大且预应力双 T 板比较薄，面板仅 40-50mm 肋梁宽度为 120mm,高度达 530-740mm成品保护比较困难。2、外墙纵横向柱距均比较小，吊装过程中起重机械行走路线及吊装停机点需设置在外墙以外的位置，需使用较大吨位的汽车起重机。（二）现场吊装概况施工吊装现场地势平坦，开阔，无遮挡物，库房周边道路平整、密实，满足吊装承载要求，室内外高差约 500mm。根据结构设计施工图并结合现场实际情况，YTSb213 型的双 T 板吊装拟采用 1 台 130t 的汽车吊，该吊车车身宽度为 3.1m，支腿半伸宽度约 5.6m，全伸宽度约为 8.5m，吊车旋转底盘离地高度为 1.63m。吊装时自数字轴从左往右（或从右往左）进行吊装。二、编制依据1、福建省龙岩市建筑设计研究院提供的施工图；2、《施工组织设计》；3、《混凝土结构工程施工质量验收规范...
