电动机维修技术标准汇总

电动机维修技术标准汇总_第1页
1/16
电动机维修技术标准汇总_第2页
2/16
电动机维修技术标准汇总_第3页
3/16

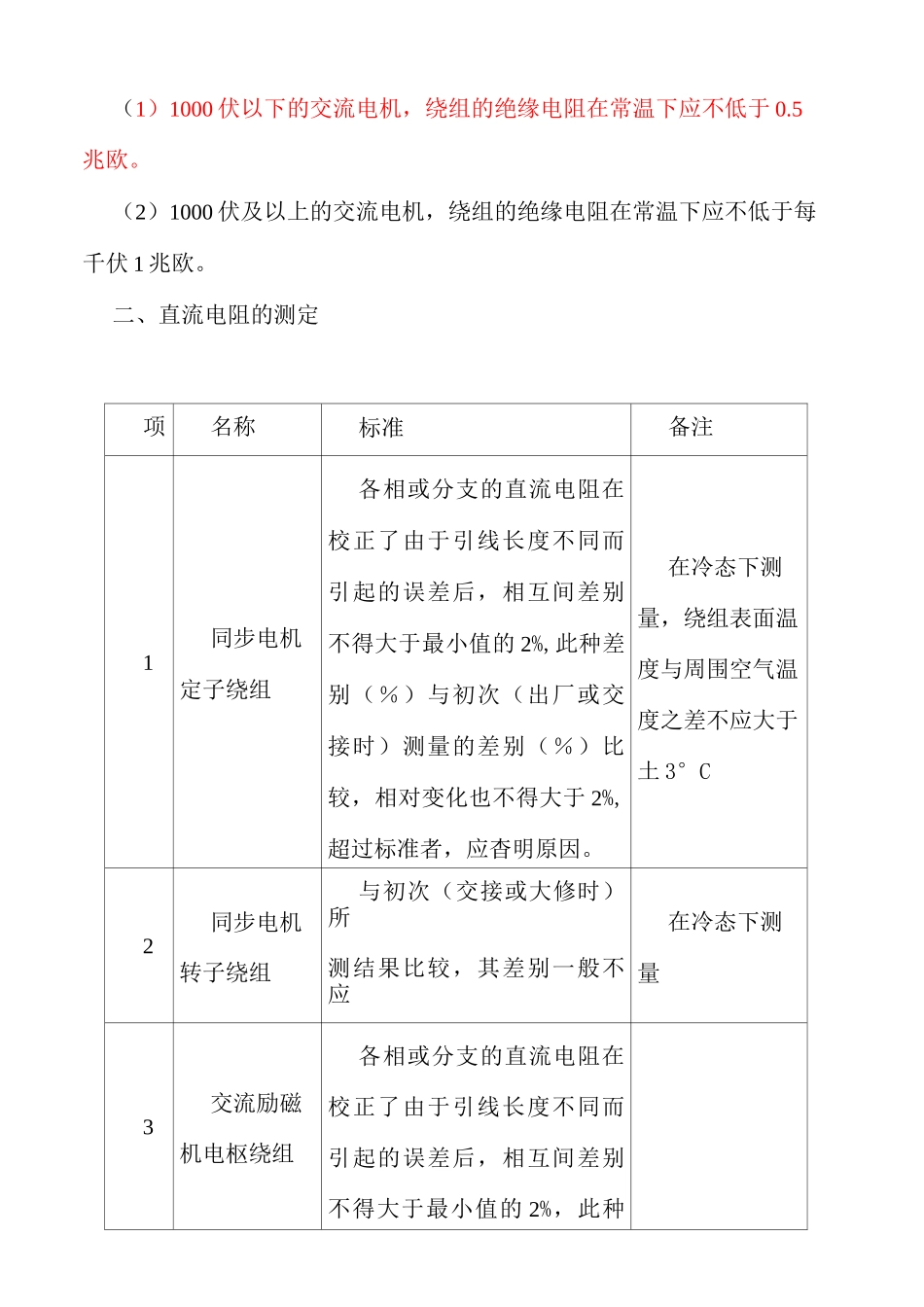

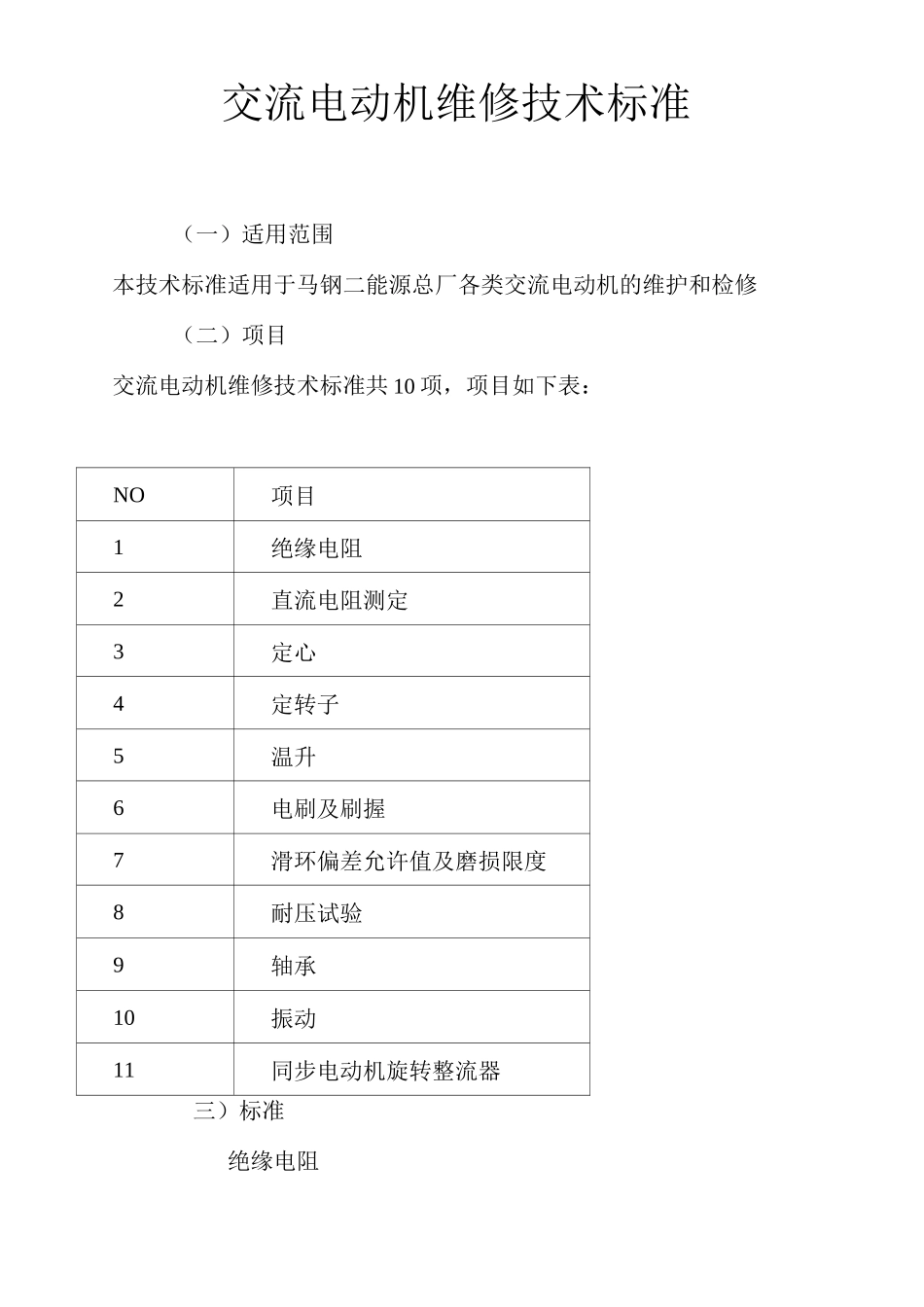

交流电动机维修技术标准(一)适用范围本技术标准适用于马钢二能源总厂各类交流电动机的维护和检修(二)项目交流电动机维修技术标准共 10 项,项目如下表:NO项目1绝缘电阻2直流电阻测定3定心4定转子5温升6电刷及刷握7滑环偏差允许值及磨损限度8耐压试验9轴承10振动11同步电动机旋转整流器三)标准绝缘电阻(1)1000 伏以下的交流电机,绕组的绝缘电阻在常温下应不低于 0.5兆欧。(2)1000 伏及以上的交流电机,绕组的绝缘电阻在常温下应不低于每千伏 1 兆欧。二、直流电阻的测定项名称标准备注1同步电机定子绕组各相或分支的直流电阻在校正了由于引线长度不同而引起的误差后,相互间差别不得大于最小值的 2%,此种差别(%)与初次(出厂或交接时)测量的差别(%)比较,相对变化也不得大于 2%,超过标准者,应杳明原因。在冷态下测量,绕组表面温度与周围空气温度之差不应大于土 3°C2同步电机转子绕组与初次(交接或大修时)所测结果比较,其差别一般不应在冷态下测量3交流励磁机电枢绕组各相或分支的直流电阻在校正了由于引线长度不同而引起的误差后,相互间差别不得大于最小值的 2%,此种差别(%)与初次(出厂或交接时)测量的差别(%)比较,相对变化也不得大于 2%,超过标准者,应杳明原因。4交流励磁机励磁绕组与出厂值比较在土 10%范围以内三、定心1)刚性连轴器定心的允许偏差连轴器直径D(mm)<400400〜600600~1000径向偏差(mm)0.030.040.05轴向偏差(mm)0.020.030.042)齿轮连轴器定心的允许偏差连轴器直径D(mm)W150>150径向偏差(mm)0.080.08+[(D-150)/100]X0.01轴向偏差(mm)0.080.08+[(D-150)/100]X0.012) 弹性连轴器定心的允许偏差连轴器直径D(mm)W200>200径向偏差(mm)0.050.05+[(D-200)/100]X0.01轴向偏差(mm)0.050.05+[(D-200)/100]X0.01四、定转子气隙对不同类型的交流电机定转子气隙最大值或最小值与平均值之差,同平均值之比,不应超过下列数值:父流电机类型气隙容差值感应电机土 5%汽轮发电机土 5%快速同步电机土 2.5%慢速同步电机土 5%五、温升(1)感应电机的温升限度见下表(单位:K)项感应电机外形种A 级绝缘E 级绝缘B 级绝缘F 级绝缘H 级绝缘温度电阻埋入温度电阻埋入温度电阻埋入温度电阻埋入温度电阻埋入部分类计法温计法温计法温计法温计法温法度法度法度法度法度计计计计计法法法法法定子绕组开放型506060657575708080851001001051251251封闭型5560607075757580809010010110125125做过绝缘开放型5060...
