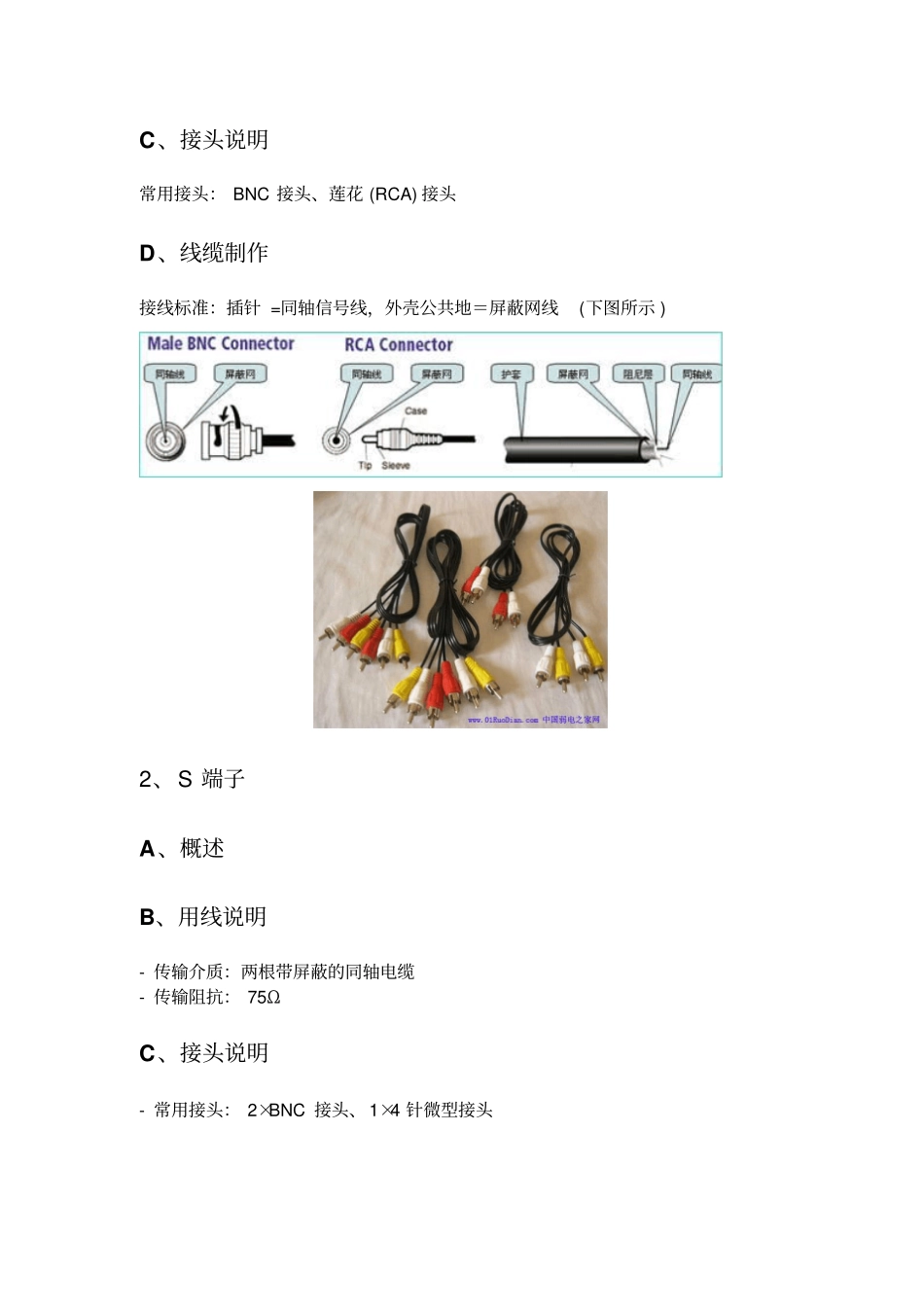

线缆制作汇总2016-3-3 一 视频线1、AV 线A、概述AV 就是 Audio 和 Vedio ,即音频和视频视频单线传输,线是黄色的;音频有双线传输,也有单线传输(仅单声道,不分左右,无法单独作左或右声道输出),双线一根是红色,一根是白色,分别为两个单声道(左声道、右声道)。AV 接口具体全称叫标准视频输入 (RCA )接口 ,通常都是成对的白色的音频接口和黄色的视频接口, 它通常采用 RCA( 俗称莲花头 )进行连接, 使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV 接口实现了音频和视频的分离传输,这就避免了因为音/视频混合干扰而导致的图像质量下降,但由于 AV 接口传输的仍然是一种亮度/色度 (Y/C) 混合的视频信号,仍然需要显示设备对其进行亮 / 色分离和色度解码才能成像, 这种先混合再分离的过程必然会造成色彩信号的损失, 色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV 还具有一定生命力,但由于它本身Y/C 混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。B、用线说明传输介质: 3 根带屏蔽的同轴电缆传输阻抗: 75ΩC、接头说明常用接头: BNC 接头、莲花 (RCA) 接头D、线缆制作接线标准:插针 =同轴信号线,外壳公共地=屏蔽网线(下图所示 ) 2、S 端子A、概述B、用线说明- 传输介质:两根带屏蔽的同轴电缆- 传输阻抗: 75ΩC、接头说明- 常用接头: 2×BNC 接头、 1×4 针微型接头D、线缆制作- 接线标准: 3 脚插针 =亮度(Y)信号线, 4 脚插针 =色度 (C)信号线1 脚、 2 脚公共地=屏蔽网线 (下图所示 ) 3、BNC 线A、概述B、用线说明C、接头说明D、线缆制作4、VGA 线A、概述B、用线说明1、线缆选用:一般工程和家庭中最好购买专门的VGA线缆,价格层次不齐,中等可用的大概价:格8-10 元/米,低于 8 元/米的可能不怎么样,高于13 元/米的应该算是质量很好的。 如果实在没条件购买的话就用别的凑乎了,比如用网线,用网线距离最好不要超过10-15 米,5 米左右还可以,再长图像效果不行。VGA 线缆的 7 根线:专用 VGA 线缆中有 7 根线,外带屏蔽层当作1 根线, 7 根线中有红、蓝、绿各一根,注意这三根中每根都是带有屏蔽层的细同轴线,所以这 3 根线实际上就是 6 根针脚了,黑、棕、黄、白线各一根。所以买到线后不要惊讶怎么里边只有7 根线而不是 11 根或者 15 根呢,如果看了这个...
