项目3调节器的检测与试验

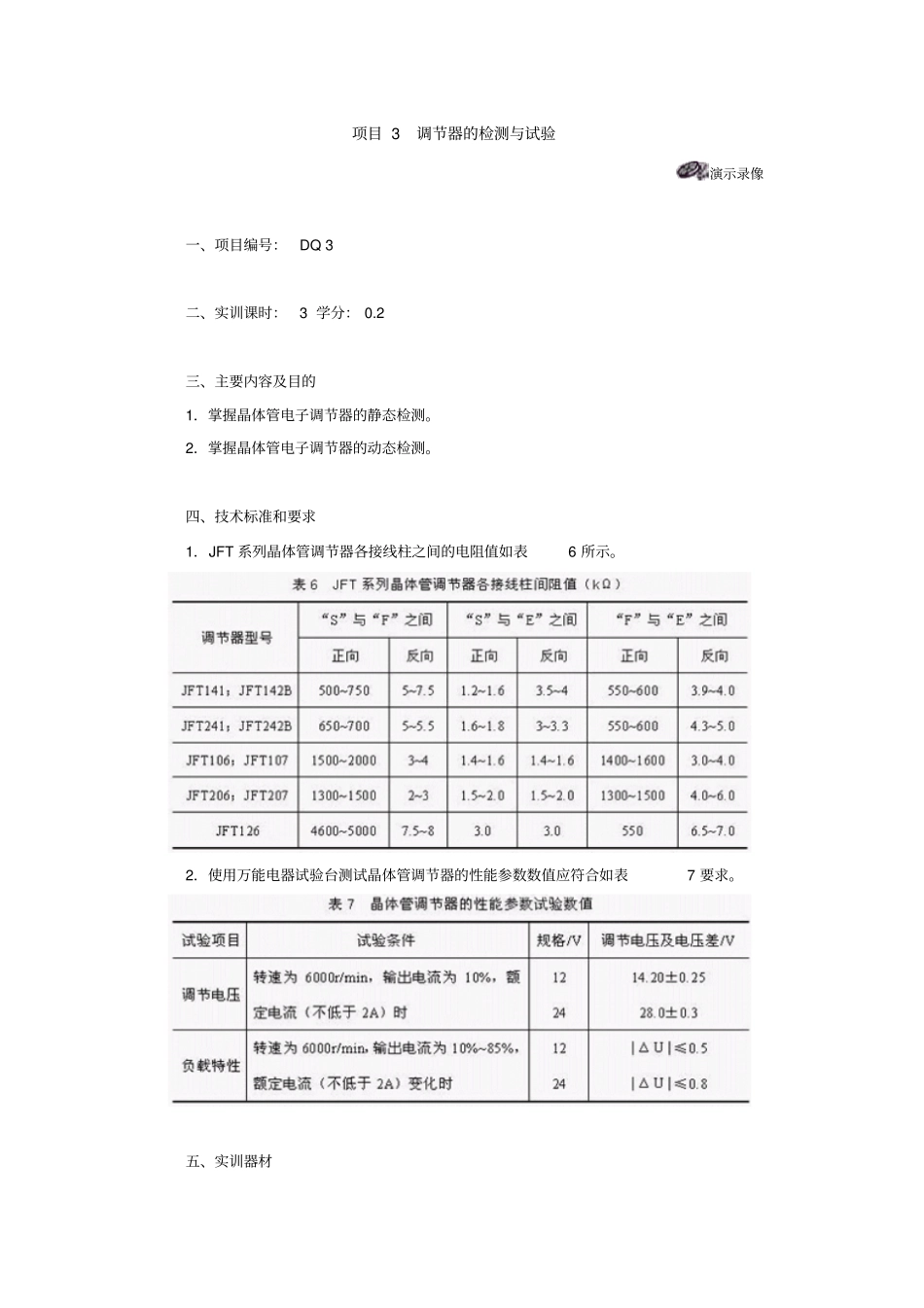

项目 3 调节器的检测与试验演示录像一、项目编号：DQ 3 二、实训课时：3 学分： 0.2 三、主要内容及目的1．掌握晶体管电子调节器的静态检测。2．掌握晶体管电子调节器的动态检测。四、技术标准和要求1．JFT 系列晶体管调节器各接线柱之间的电阻值如表6 所示。2．使用万能电器试验台测试晶体管调节器的性能参数数值应符合如表7 要求。五、实训器材1．万能电器试验台，直流可调电源一台，内外搭铁型晶体管电子调节器各一个；2．灵敏度高（内阻较大）的万用表两个，变阻器两个，开关两个；3．两只 2W/12V或者 3W/24V 灯泡，镊子一个，导线及接头夹子若干。六、操作步骤及工作要点1．静态检测使用万用表R×100 档测量晶体管调节器各接线柱之间的静态电阻，应与表5 相符。2．动态检测（1）搭铁型式的检测①按图 15a 接好线路；②将电源电压U调到 12V；③接通开关K，若小灯泡不亮，则该调节器为内搭铁型调节器；若小灯泡亮，则该调节器为外搭铁型调节器。（2）好坏的检测①将调节器根据搭铁型式不同按图15 连好线路；②接通开关K，逐渐调高电源电压，小灯泡的亮度应随电压升高而增强，当电源电压调至调节电压值（14V 调节器为 13.5~14.5V ）时，小灯泡熄灭，则为良好；若小灯泡始终发亮或始终熄灭，则为损坏，应更换。（3）管压降的检测在检测管压降时，必须限定流过大功率三极管的电流。具体数值应根据调节器调节上限和配用发电机磁场绕组的电阻确定。①PP350型内搭铁型调节器管压降的检测i ．按图 16 连好电路；ii ．将变阻器调到4Ω 左右，再接通开关S，调节变阻器，使电流表读数调到3A，此时电压表读数应在0.6~2V 之间；iii．若电压超过2V，说明调节器性能降低或有故障，须修理或更换；若电压过低（小于 0.6V ），说明大功率三极管短路，须更换三极管或调节器。②13?3702 型外搭铁型调节器管压降的检测i ．按图 17 连好电路；ii ．先将变阻器调到3Ω 左右，再接通开关S，再调节变阻器，使电流表读数达到4A，此时电压表读数应在0.6~1.6V 之间；iii．若电压超过1.6V，说明调节器性能不好或有故障，应更换调节器；若电压低于 0.6V，说明大功率三极管短路，应更换调节器。3．万能试验台测试将晶体管调节器和配套标准发电机装在万能电器试验台上，按图18 连接好线路，然后逐步提高发电机转速到规定值，再逐步变化负载电流，调节器的调压值和各种负载下的电压差值应符合试验技术要求。否则，应予以检修或更换。七、...
