顺发余热发电6MW机组技术协议

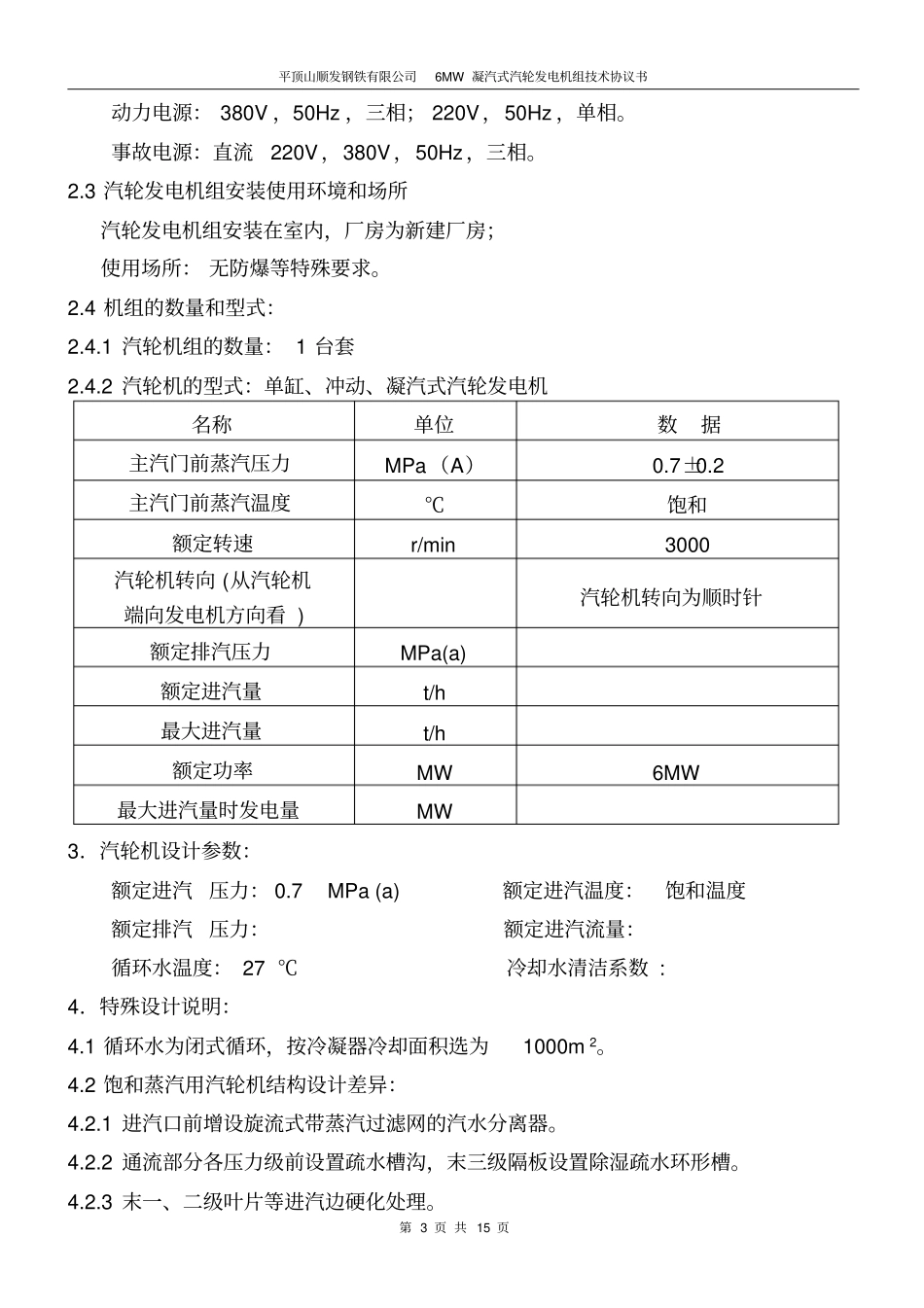

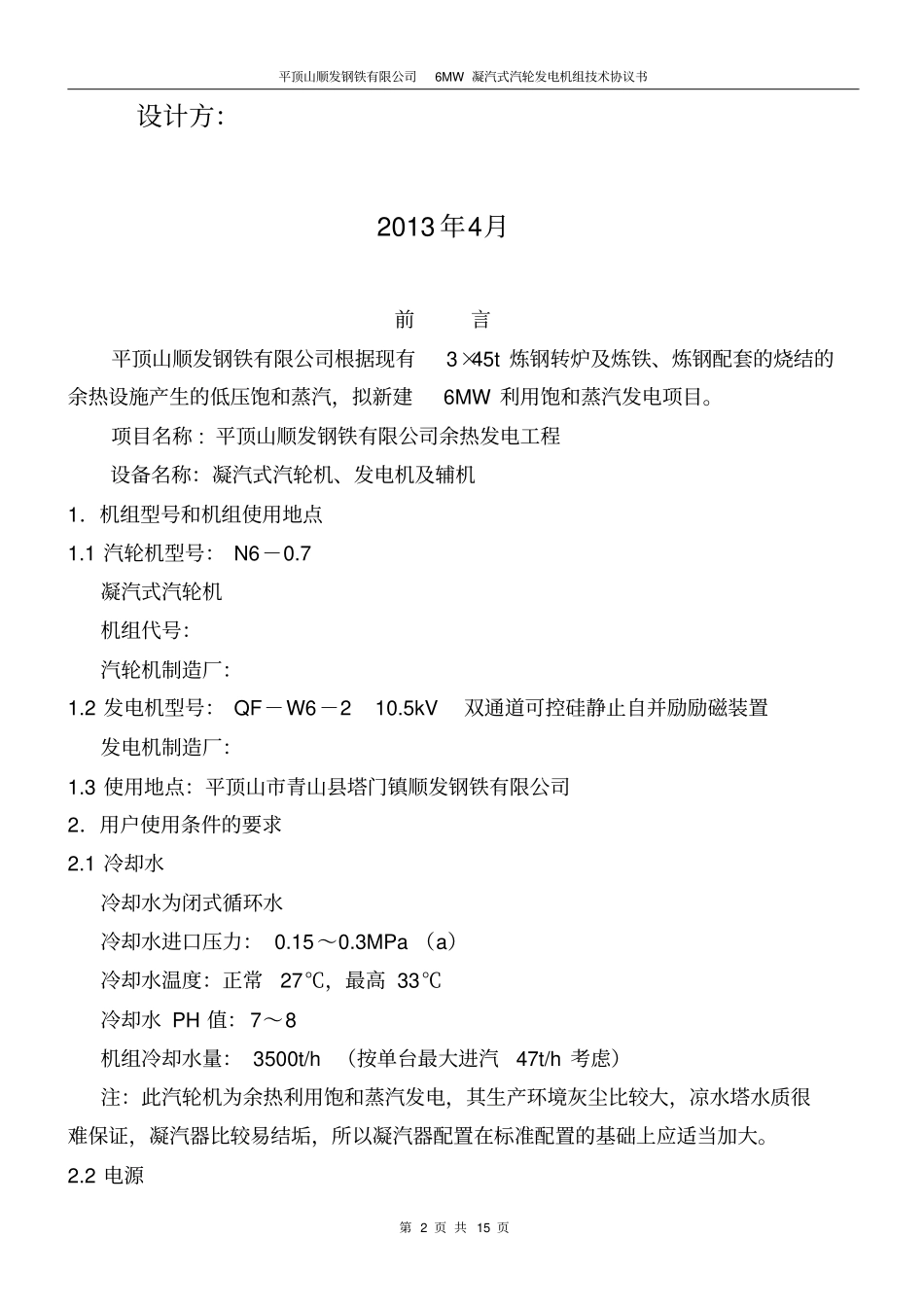

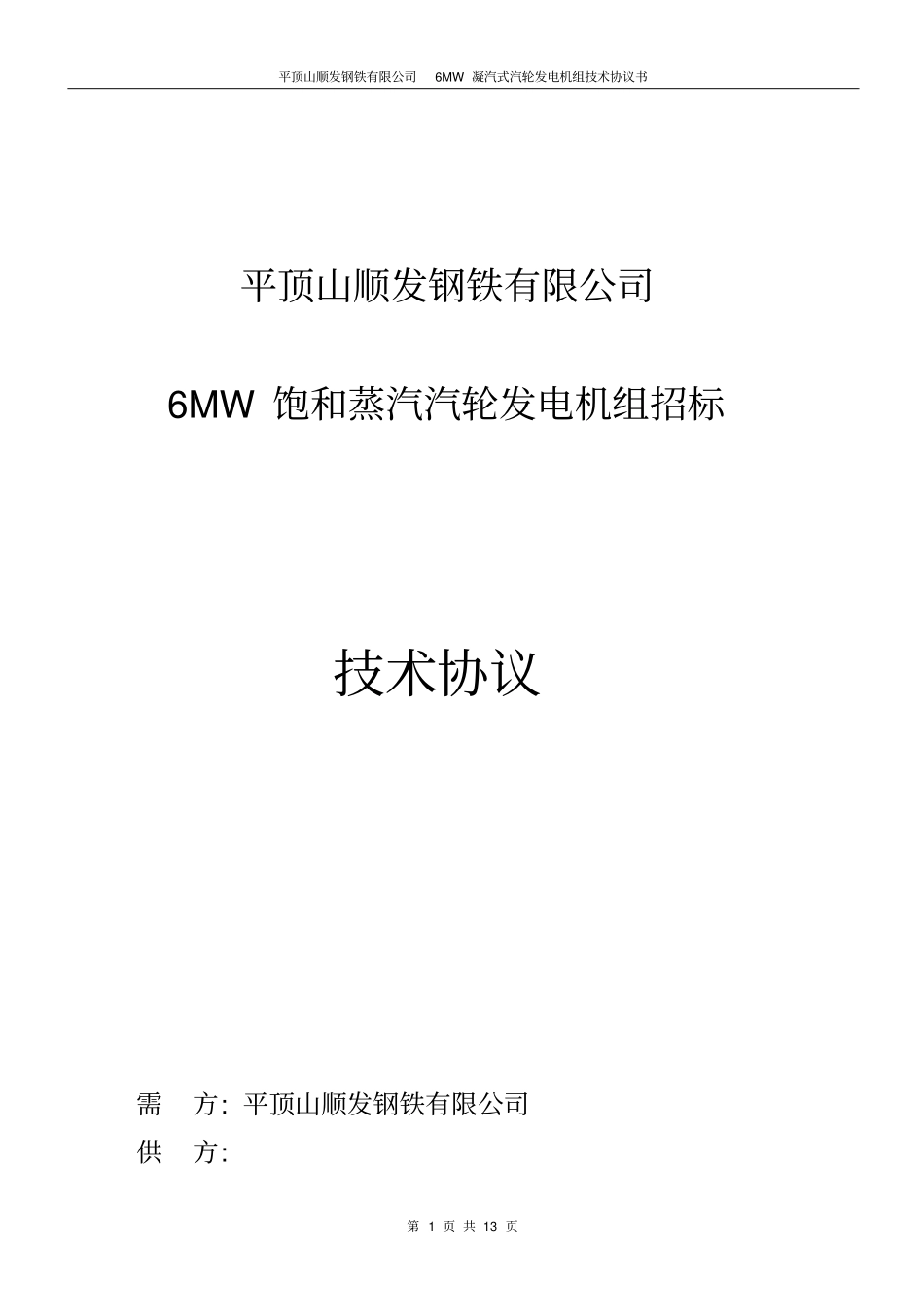

平顶山顺发钢铁有限公司6MW 凝汽式汽轮发电机组技术协议书第 1 页 共 13 页平顶山顺发钢铁有限公司6MW 饱和蒸汽汽轮发电机组招标技术协议需方: 平顶山顺发钢铁有限公司供方: 平顶山顺发钢铁有限公司6MW 凝汽式汽轮发电机组技术协议书第 2 页 共 15 页设计方：2013 年4月前言平顶山顺发钢铁有限公司根据现有3×45t 炼钢转炉及炼铁、炼钢配套的烧结的余热设施产生的低压饱和蒸汽，拟新建6MW 利用饱和蒸汽发电项目。项目名称 : 平顶山顺发钢铁有限公司余热发电工程设备名称：凝汽式汽轮机、发电机及辅机1．机组型号和机组使用地点1.1 汽轮机型号： N6－0.7凝汽式汽轮机机组代号：汽轮机制造厂：1.2 发电机型号： QF－W6－2 10.5kV 双通道可控硅静止自并励励磁装置发电机制造厂：1.3 使用地点：平顶山市青山县塔门镇顺发钢铁有限公司2．用户使用条件的要求2.1 冷却水冷却水为闭式循环水冷却水进口压力： 0.15～0.3MPa （a）冷却水温度：正常27℃，最高 33℃冷却水 PH 值：7～8 机组冷却水量： 3500t/h （按单台最大进汽47t/h 考虑）注：此汽轮机为余热利用饱和蒸汽发电，其生产环境灰尘比较大，凉水塔水质很难保证，凝汽器比较易结垢，所以凝汽器配置在标准配置的基础上应适当加大。2.2 电源平顶山顺发钢铁有限公司6MW 凝汽式汽轮发电机组技术协议书第 3 页 共 15 页动力电源： 380V ，50Hz ，三相； 220V，50Hz ，单相。事故电源：直流220V，380V，50Hz，三相。2.3 汽轮发电机组安装使用环境和场所汽轮发电机组安装在室内，厂房为新建厂房；使用场所： 无防爆等特殊要求。2.4 机组的数量和型式：2.4.1 汽轮机组的数量： 1 台套2.4.2 汽轮机的型式：单缸、冲动、凝汽式汽轮发电机名称单位数据主汽门前蒸汽压力MPa（A）0.7±0.2 主汽门前蒸汽温度℃饱和额定转速r/min 3000 汽轮机转向 (从汽轮机端向发电机方向看 ) 汽轮机转向为顺时针额定排汽压力MPa(a) 额定进汽量t/h 最大进汽量t/h 额定功率MW 6MW 最大进汽量时发电量MW 3．汽轮机设计参数：额定进汽压力： 0.7 MPa (a) 额定进汽温度：饱和温度额定排汽压力：额定进汽流量：循环水温度： 27 ℃冷却水清洁系数 : 4．特殊设计说明：4.1 循环水为闭式循环，按冷凝器冷却面积选为1000m 2。4.2 饱和蒸汽用汽轮机结构设计差异：4.2.1 进汽口前增设旋流式带蒸汽过滤网的汽水分离器。4.2.2 通流部分各压力级前设置疏水槽沟...
