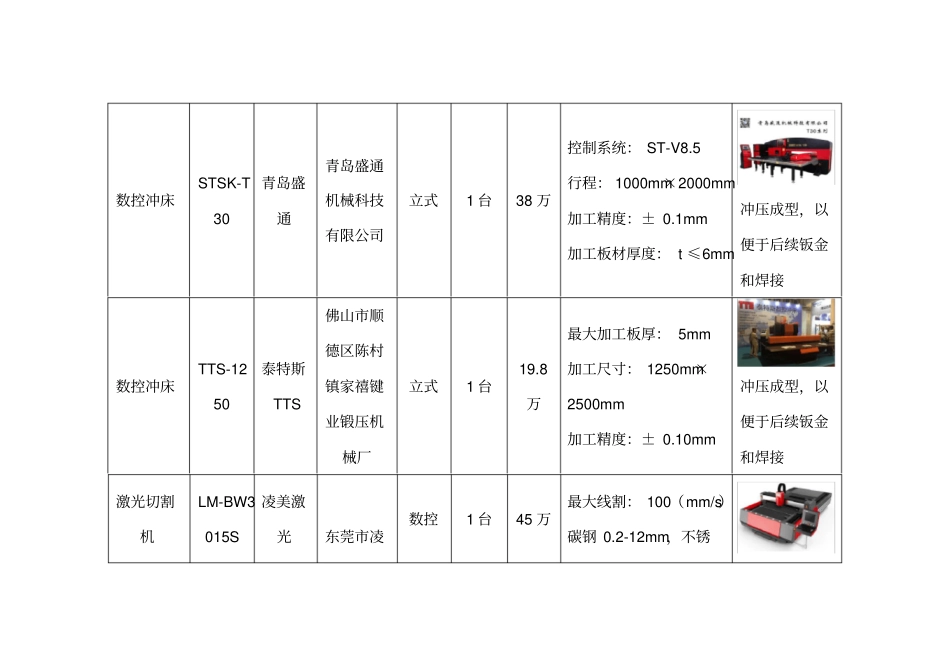

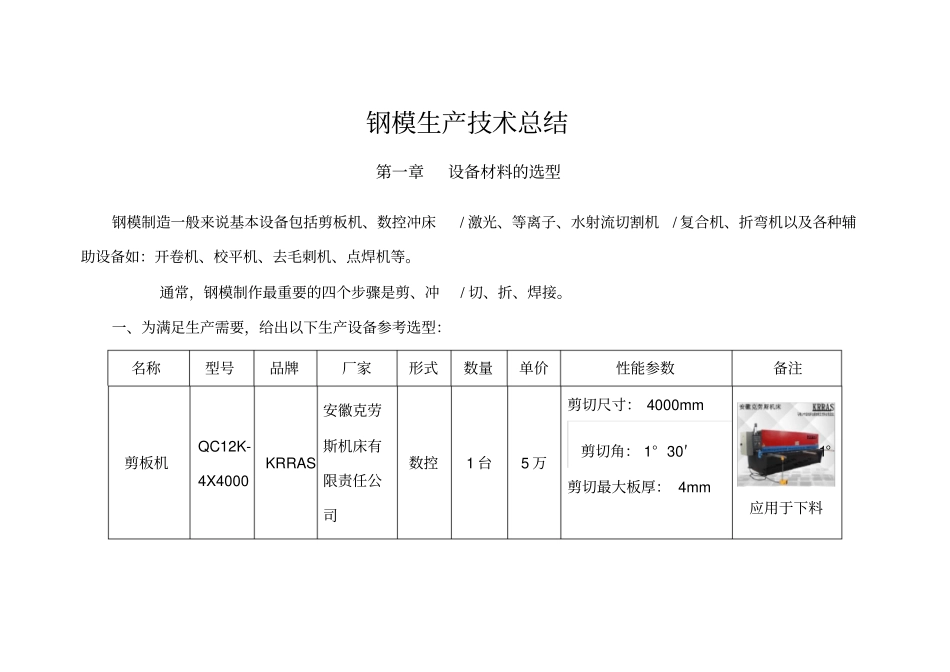

钢模生产技术总结第一章设备材料的选型钢模制造一般来说基本设备包括剪板机、数控冲床/ 激光、等离子、水射流切割机/ 复合机、折弯机以及各种辅助设备如:开卷机、校平机、去毛刺机、点焊机等。通常,钢模制作最重要的四个步骤是剪、冲/ 切、折、焊接。一、为满足生产需要,给出以下生产设备参考选型:名称型号品牌厂家形式数量单价性能参数备注剪板机QC12K-4X4000KRRAS安徽克劳斯机床有限责任公司数控1 台5 万剪切尺寸: 4000mm剪切角: 1° 30′1°剪切最大板厚: 4mm应用于下料剪板机QC11Y/K-10×2500南京双力南京双力锻压机床有限公司立式1 台11.7万剪切最大板厚: 10mm剪切角 0.5 ° -2 ° 30′剪切尺寸: 2500mm应用于下料普通冲床J23-40军威锻压淄博军威锻压机械厂立式脚踏式1 台1.4 万行程: 100mm公称压力: 400KN模具孔: 50mm应用于普通零件冲孔成型等数控冲床D-HP3032X2大东科技青岛大东自动化科技有限公司卧式1 台48 万加工尺寸范围: 1250×5000刀具数量: 32控制系统: DADONG冲压成型,以便于后续钣金和焊接数控冲床STSK-T30青岛盛通青岛盛通机械科技有限公司立式1 台38 万控制系统: ST-V8.5行程: 1000mm×2000mm加工精度:± 0.1mm加工板材厚度: t ≤6mm冲压成型,以便于后续钣金和焊接数控冲床TTS-1250泰特斯TTS佛山市顺德区陈村镇家禧键业锻压机械厂立式1 台19.8万最大加工板厚: 5mm加工尺寸: 1250mm×2500mm加工精度:± 0.10mm冲压成型,以便于后续钣金和焊接激光切割机LM-BW3015S凌美激光东莞市凌数控1 台45 万最大线割: 100(mm/s)碳钢 0.2-12mm,不锈美激光科技有限公司0.2-6mm激光切割率: 1000w可用于切割板材,同时可用于螺旋钢桩叶片的加工等离子切割机SNR-SK美国海宝北京斯霓瑞数控设备有限公司数控1 台1.5 万最大切割厚度: 50mm可用于切割板材,同时可用于螺旋钢桩叶片的加工等离子切割机1325建创大城县建创机械设备厂数控1 台1.65万最大切割厚度: 0-20mm可用于切割板材,同时可用于螺旋钢桩叶片的加工折弯机WC67Y-160T/3200KRRAS安徽克劳斯机床有限责任公司数控1 台9 万加工尺寸: 2500mm滑块调节总量: 200mm1°用于各类型材的钣金折弯,造型折弯机WC67Y-63/2500MTR/密特尔南通密特尔机床制造有限公司数控1 台4.4 万加工尺寸: 2500mm滑块调节总量: 120mm1°用于各类型材的钣金折弯,造型二氧化碳气保焊机NB-270( 双电压)安德利安德利集团有...
