题目MW火力火力发电厂设计方案

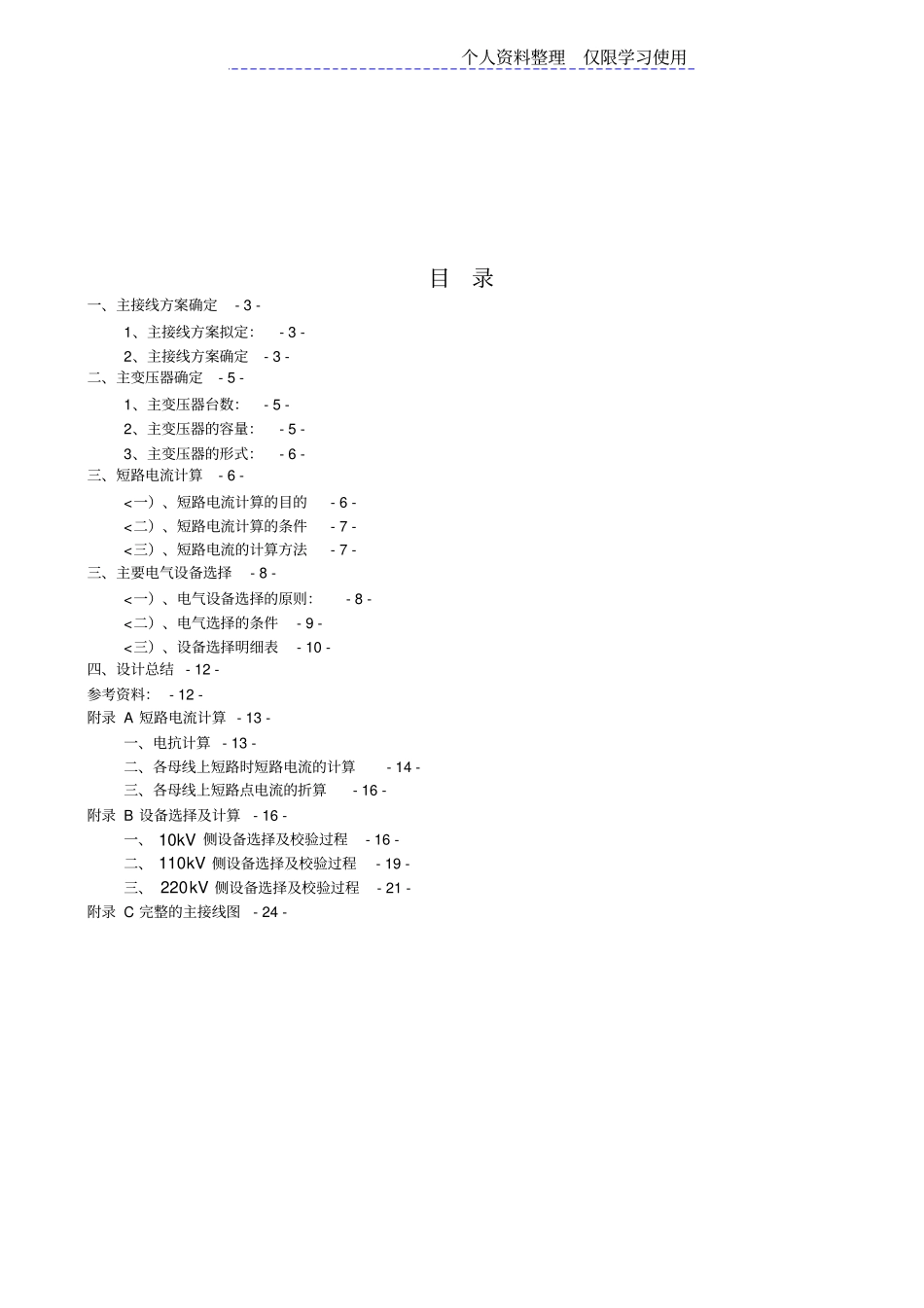

个人资料整理仅限学习使用课程结业论文200MW火力发电厂设计课程名称： 发电厂电气部分任课教师： 姜新通所在学院： 信息技术学院专业： 电气工程及其自动化班级： 2009 级三班学号： 20094073335/02/33/36/37 学生姓名：杨行/任国翔 /赵则霖 /刘铭航 /张松毅 / 中国 ·大庆2018 年 5 月个人资料整理仅限学习使用任务书：1. 本电厂为火力发电厂，第一期工程装设两台同容量的50MW 发电机组。发电机额定电压为 10.5KV ，额定功率：50MW ， COSΦ =0.81， Xd=10.75％；第二期工程装设1 台100MW 型 发 电 机 组 ， 发 电 机 额 定 电 压 为13KV ， 额 定 功 率 ： 100MW ， COS Φ=0.82,Xd=11.25％。（1） 装机 3 台，分别为 2×50MW ，UN=10.5KV 、1×100MW ，UN=13KV （2） 年利用小时数 取 Tmax=6500h （ 3）环境条件所区地势属山区，海拔1100m，交通不便。最高气温+42℃，最低温度 -20℃，年平均温度 +18℃，最大风速 25m/s，覆冰厚度 8mm，地震烈度 <6 级，土壤电阻率<500Ω .m，雷电日 25，周围环境较好，易受台风影响，冻土深度0.4m，主导风向，夏东南风，冬西北风。电力负荷及与电力系统连接情况1. 该期工程 以 220KV 线路6 回与系统联系， 220KV 母线系统正序阻抗标么<当 取S=100MVA 时）为 x1=0.1，零序阻抗标么值为x0=0.03.2. 厂用电率按 6%考虑。高压电场用电压6KV ；低压厂用电 380/220KV。摘要发电厂的设计需要考虑诸多复杂的条件因素，本设计是一种简单的整体设计，严格依照设计步骤，即对原始资料分析、主接线方案的拟定与选择、短路电流计算和主要电气选择、绘制电气主接线图，短路电流的计算是基于变压器，发电机的选择之上且影响到后面电气设备的选 择起着承前启后的作用。本次设计是在课程设计任务书的基础上，以熊信银主编的<<发电厂电气部分 >>专业理论知识为依托，翻阅及参考了相关的电气设计资料。本设计的目的是使树立工程观点，加强基本理论的理解和工程设计基本技能的训练，了解现代大型发电厂的电能生产过程及其特点掌握发电厂电气主系统的设计方法，并在分析、计算和解决实际工程能力等方面得到训练为今后从事电气设计、运行管理和科研工作，奠定必要的理论基础。个人资料整理仅限学习使用目录一、主接线方案确定- 3 -1、主接线方案拟定：- 3 -2、主接线方案确定- 3 -二、主变压器确定- 5 -1、主变压器台数：- 5 -2、...
