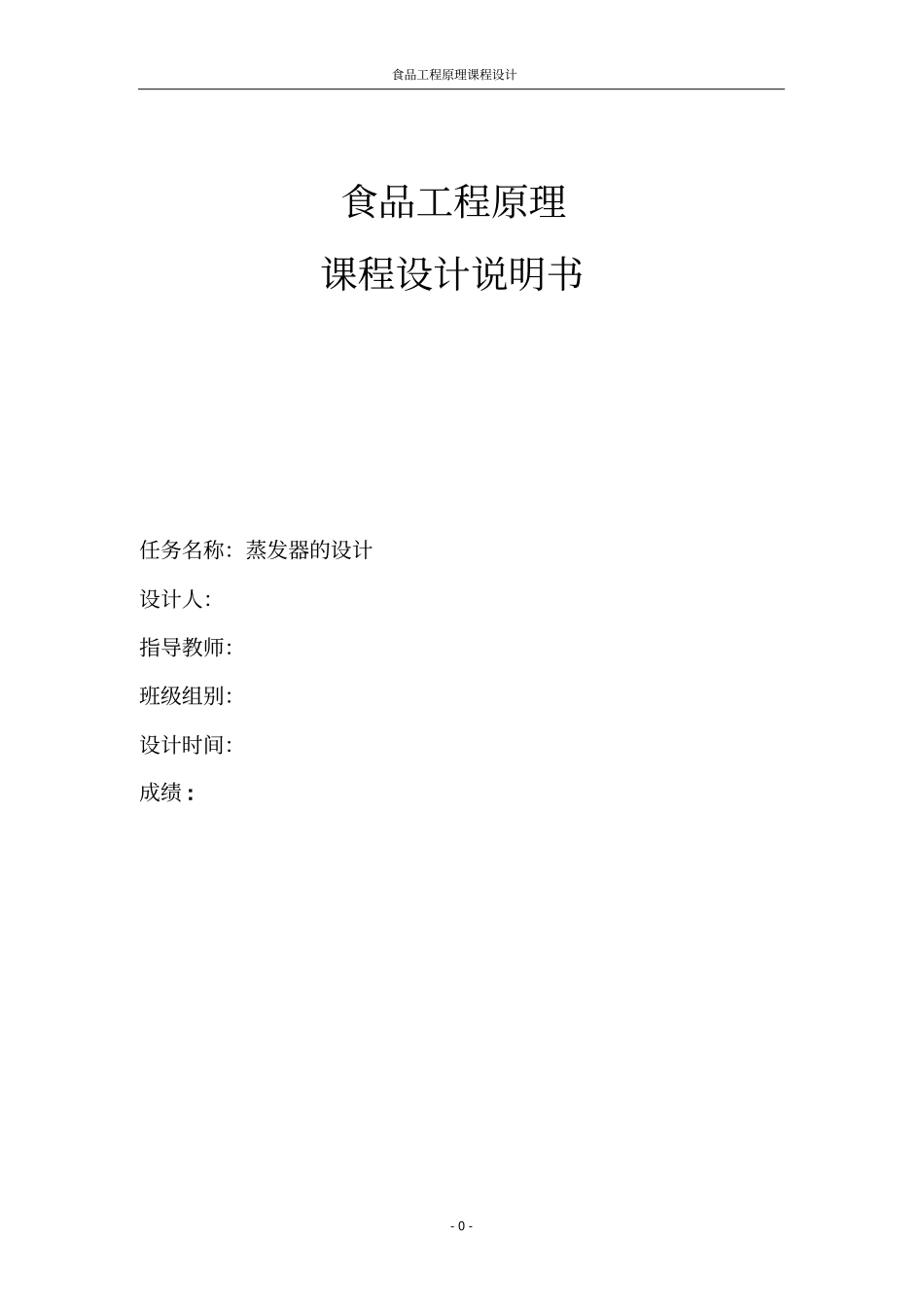

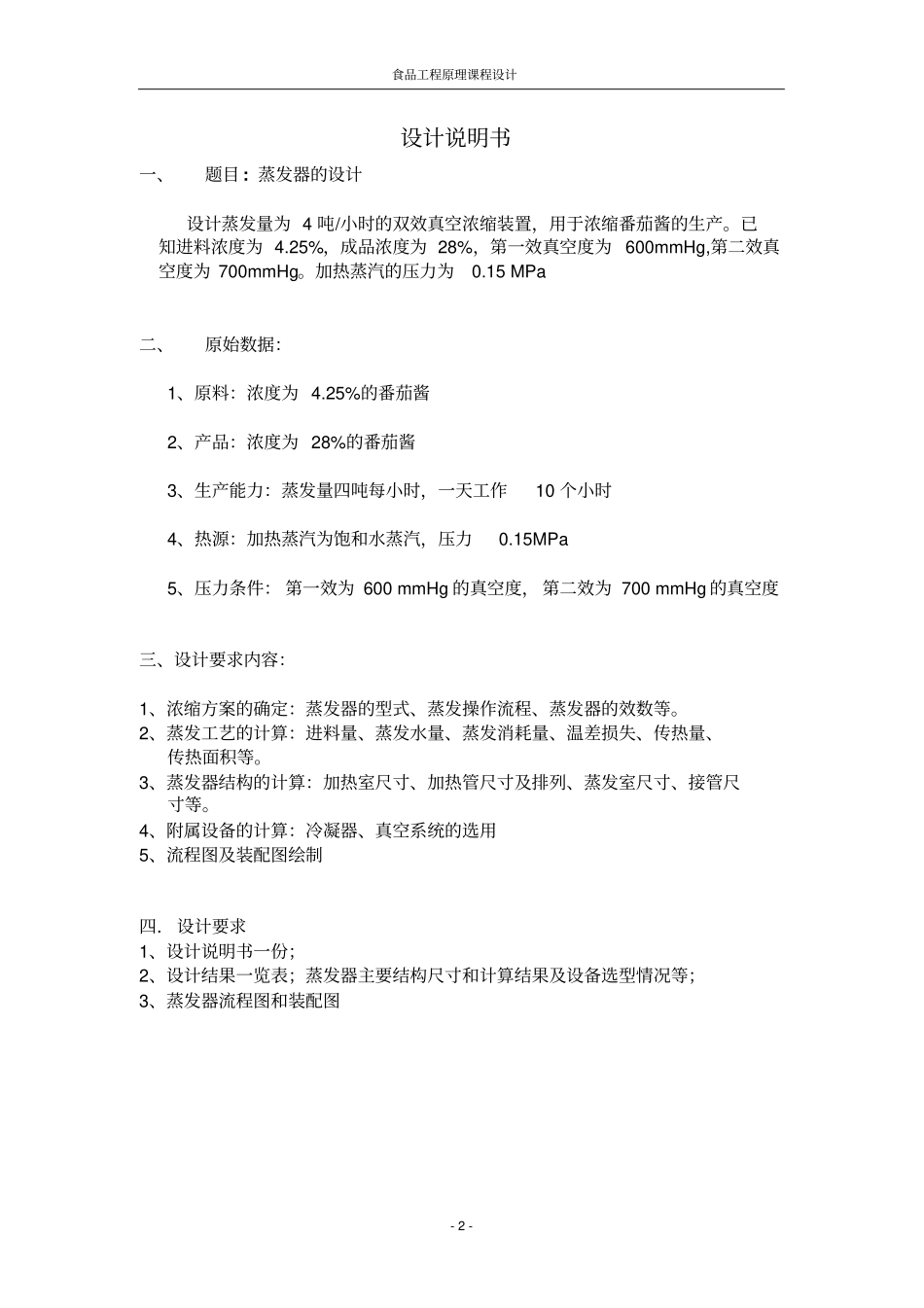

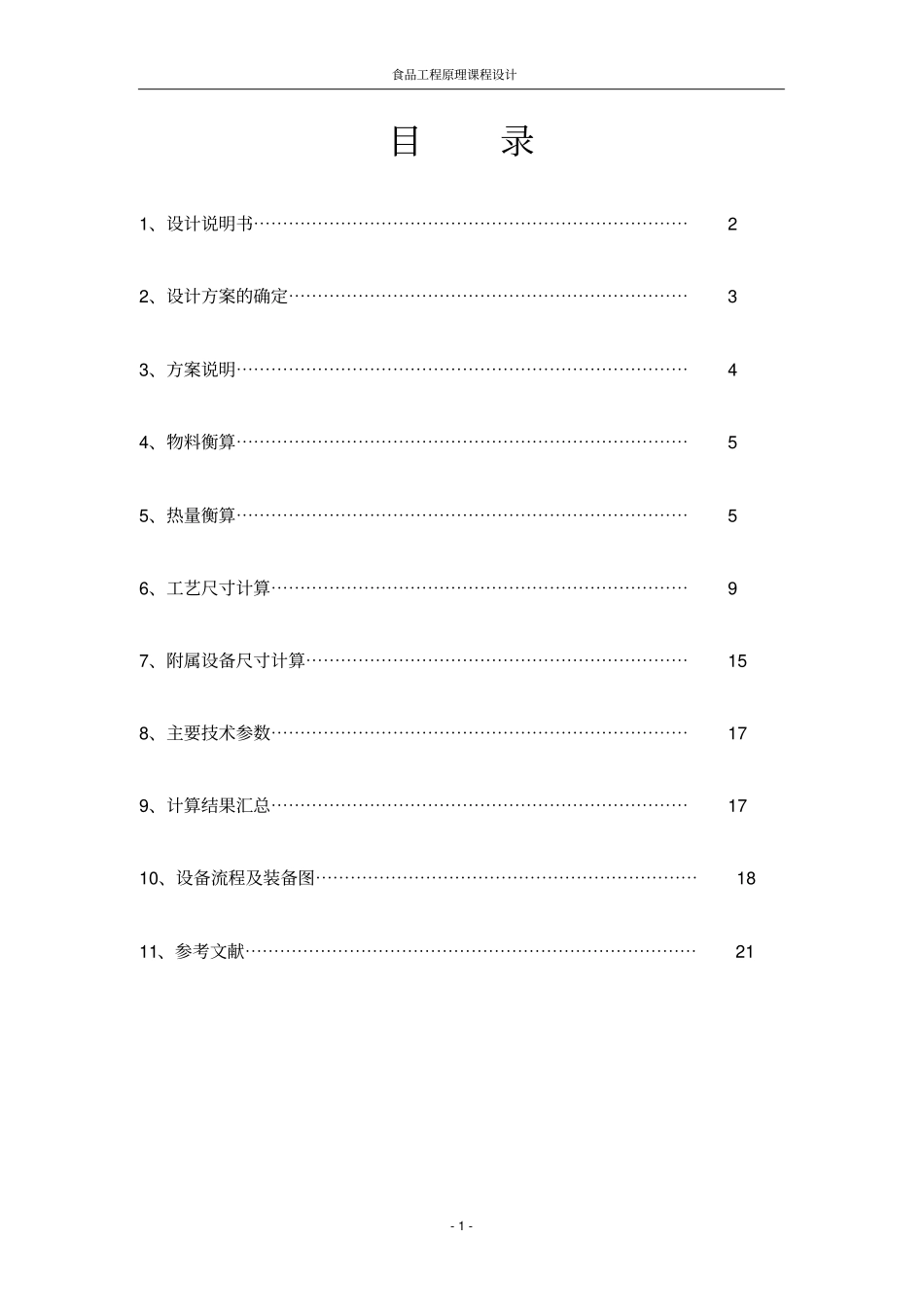

食品工程原理课程设计- 0 - 食品工程原理课程设计说明书任务名称：蒸发器的设计设计人：指导教师：班级组别：设计时间：成绩 : 食品工程原理课程设计- 1 - 目录1、设计说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22、设计方案的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33、方案说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44、物料衡算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55、热量衡算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56、工艺尺寸计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯97、附属设备尺寸计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯158、主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯179、计算结果汇总⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1710、设备流程及装备图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1811、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21食品工程原理课程设计- 2 - 设计说明书一、题目 : 蒸发器的设计设计蒸发量为 4 吨/小时的双效真空浓缩装置，用于浓缩番茄酱的生产。已知进料浓度为 4.25%，成品浓度为 28%，第一效真空度为 600mmHg,第二效真空度为 700mmHg。加热蒸汽的压力为0.15 MPa 二、原始数据：1、原料：浓度为 4.25%的番茄酱2、产品：浓度为 28%的番茄酱3、生产能力：蒸发量四吨每小时，一天工作10 个小时4、热源：加热蒸汽为饱和水蒸汽，压力0.15MPa 5、压力条件： 第一效为 600 mmHg 的真空度， 第二效为 700 mmHg 的真空度三、设计要求内容：1、浓缩方案的确定：蒸发器的型式、蒸发操作流程、蒸发器的效数等。2、蒸发工艺的计算：进料量、蒸发水量、蒸发消耗量、温差损失、传热量、传热面积等。3、蒸发器结构的计算：加热室尺寸、加热管尺寸及排列、蒸发室尺寸、接管尺寸等。4、附属设备的计算：冷凝器、真空系统的选用5、流程图及装配图绘制四． 设计要求1、设计说明书一份；2、设计结果一览表；蒸发器主要结构尺寸和计算结果及设备选型情况等；3、蒸发器流程图和装配图食品工程原理课程设计- 3 - 设计方案的确定1.蒸发器的确定：选用外加热式蒸发器，它的特点是加热室与分离室分开，便于清洗和更换。这种结构有利于降低蒸发器的总高度，所以可以采用较长的加热管。并且，因循环管不受热而增大了溶液的循环...
