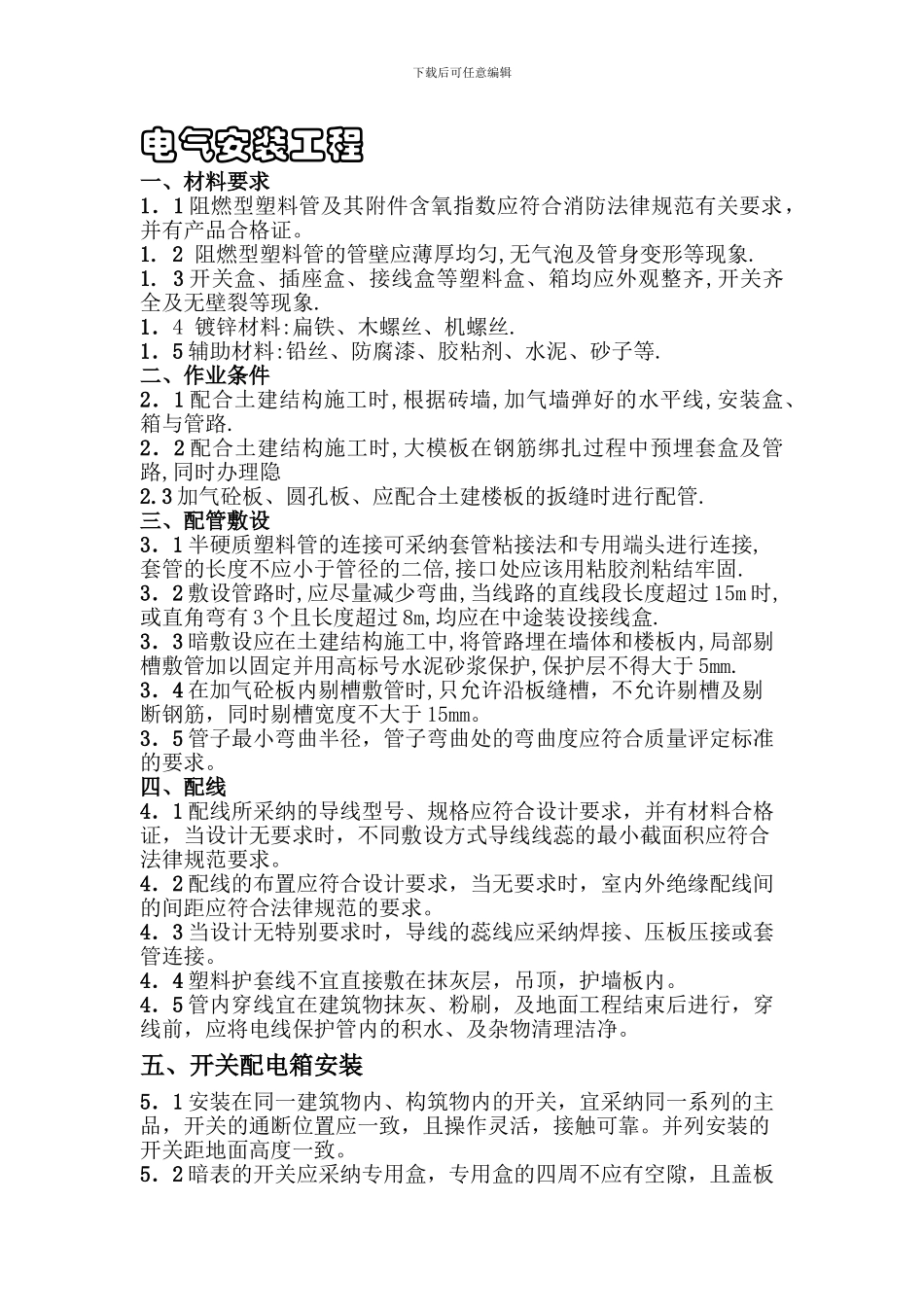

下载后可任意编辑电气安装工程一、材料要求1．1 阻燃型塑料管及其附件含氧指数应符合消防法律规范有关要求，并有产品合格证。1. 2 阻燃型塑料管的管壁应薄厚均匀,无气泡及管身变形等现象.1. 3 开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐,开关齐全及无壁裂等现象.1．4 镀锌材料:扁铁、木螺丝、机螺丝.1．5 辅助材料:铅丝、防腐漆、胶粘剂、水泥、砂子等.二、作业条件2．1 配合土建结构施工时,根据砖墙,加气墙弹好的水平线,安装盒、箱与管路.2．2 配合土建结构施工时,大模板在钢筋绑扎过程中预埋套盒及管路,同时办理隐2.3 加气砼板、圆孔板、应配合土建楼板的扳缝时进行配管.三、配管敷设3．1 半硬质塑料管的连接可采纳套管粘接法和专用端头进行连接,套管的长度不应小于管径的二倍,接口处应该用粘胶剂粘结牢固.3．2 敷设管路时,应尽量减少弯曲,当线路的直线段长度超过 15m 时,或直角弯有 3 个且长度超过 8m,均应在中途装设接线盒.3．3 暗敷设应在土建结构施工中,将管路埋在墙体和楼板内,局部剔槽敷管加以固定并用高标号水泥砂浆保护,保护层不得大于 5mm.3．4 在加气砼板内剔槽敷管时,只允许沿板缝槽，不允许剔槽及剔断钢筋，同时剔槽宽度不大于 15mm。3．5 管子最小弯曲半径，管子弯曲处的弯曲度应符合质量评定标准的要求。四、配线4．1 配线所采纳的导线型号、规格应符合设计要求，并有材料合格证，当设计无要求时，不同敷设方式导线线蕊的最小截面积应符合法律规范要求。4．2 配线的布置应符合设计要求，当无要求时，室内外绝缘配线间的间距应符合法律规范的要求。4．3 当设计无特别要求时，导线的蕊线应采纳焊接、压板压接或套管连接。4．4 塑料护套线不宜直接敷在抹灰层，吊顶，护墙板内。4．5 管内穿线宜在建筑物抹灰、粉刷，及地面工程结束后进行，穿线前，应将电线保护管内的积水、及杂物清理洁净。五、开关配电箱安装5．1 安装在同一建筑物内、构筑物内的开关，宜采纳同一系列的主品，开关的通断位置应一致，且操作灵活，接触可靠。并列安装的开关距地面高度一致。5．2 暗表的开关应采纳专用盒，专用盒的四周不应有空隙，且盖板下载后可任意编辑应端正并紧贴墙面。5．3 电气照明装置的接线应牢固，电气接触应良好，需接地或接零的灯具、开关、插座等非带电金属部份应有明显的专用接地螺丝。5．4 电气照明装置施工结束后，对施工中造成的建筑物、构筑物破损部位应修补完善。5．5 配线工程施工后应进行...
