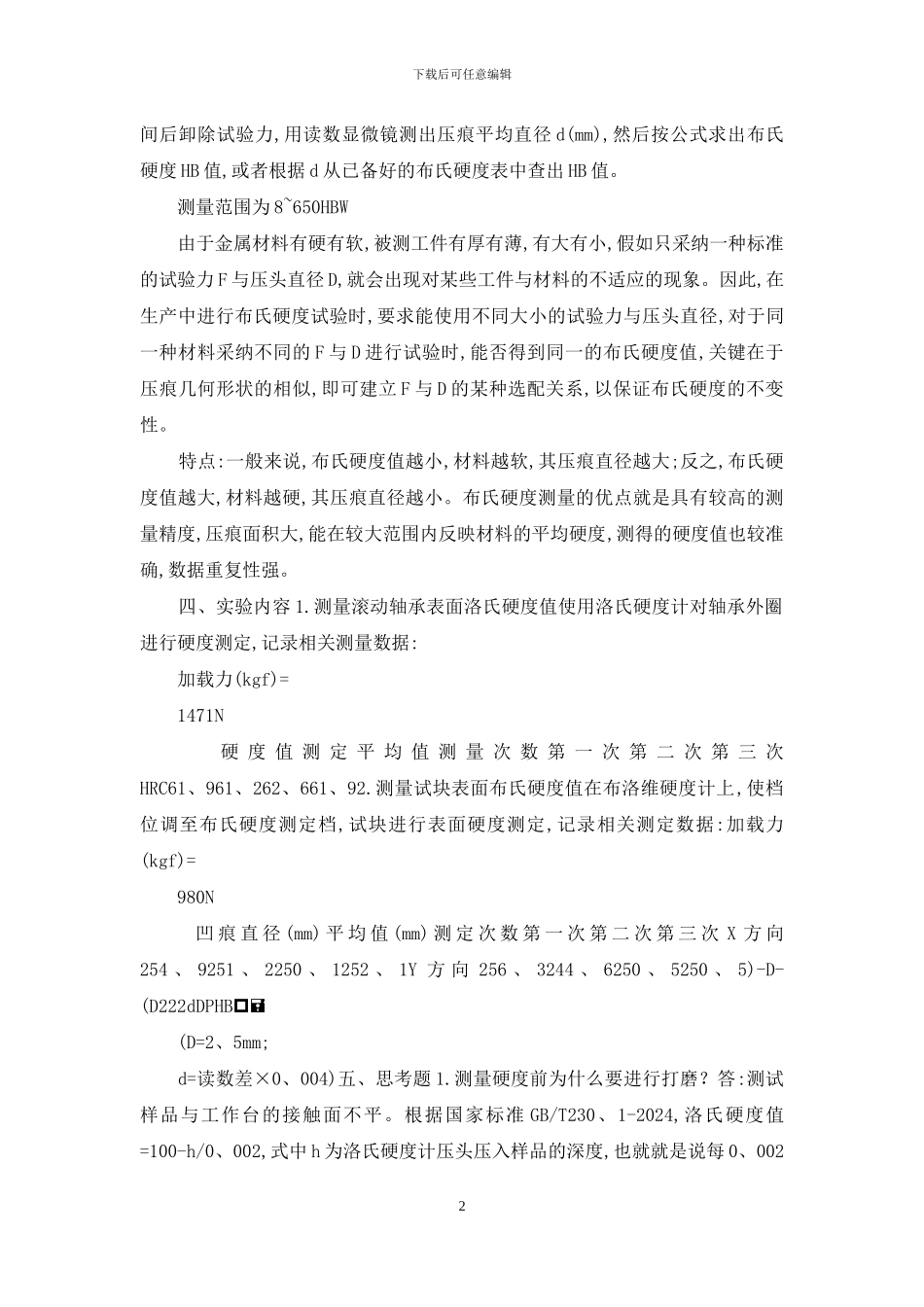

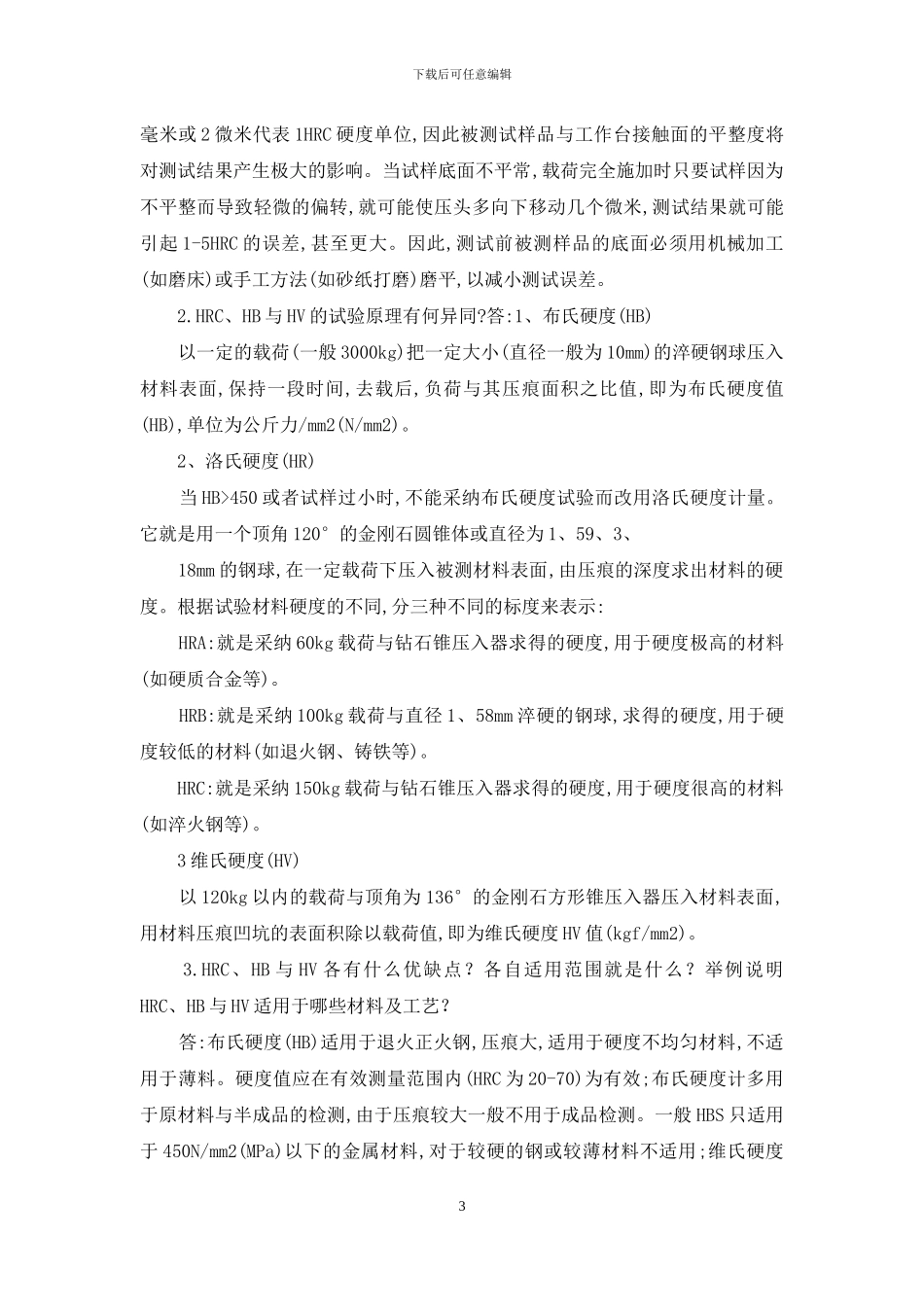

下载后可任意编辑硬度测量实验报告 硬度测量实验报告一、实验目的 1、了解常用硬度测量原理及方法;2、了解布氏与洛氏硬度的测量范围及其测量步骤与方法;二、实验设备洛氏硬度计、布洛维硬度计、轴承、试块三、实验原理 1.硬度就是表示材料性能的指标之一,通常指的就是一种材料抵抗另一较硬的具有一定形状与尺寸的物体(金刚石压头或钢球)压入其表面的阻力。由于硬度试验简单易行,又无损于零件,因此在生产与科研中应用十分广泛。常用的硬度试验方法有:洛氏硬度计,主要用于金属材料热处理后的产品性能检验。布氏硬度计,应用于黑色、有色金属材料检验,也可测一般退火、正火后试件的硬度。 2.洛氏硬度洛氏硬度测量法就是最常用的硬度试验方法之一。它就是用压头(金刚石圆锥或淬火钢球)在载荷(包括预载荷与主载荷)作用下,压入材料的塑性变形浓度来表示的。通常压入材料的深度越大,材料越软;压入的浓度越小,材料越硬。下图表示了洛氏硬度的测量原理。 图:未加载荷,压头未接触试件时的位置。 2-1:压头在预载荷 P0(98、1N)作用下压入试件深度为 h0 时的位置。h0 包括预载所相起的弹形变形与塑性变形。 2-2:加主载荷 P1 后,压头在总载荷 P=P0+P1 的作用下压入试件的位置。 2-3:去除主载荷 P1 后但仍保留预载荷 P0 时压头的位置,压头压入试样的深度为 h1。由于 P1 所产生的弹性变形被消除,所以压头位置提高了 h,此时压头受主载荷作用实际压入的浓度为 h=h1-h0。实际代表主载 P1 造成的塑性变形深度。 h 值越大,说明试件越软,h 值越小,说明试件越硬。为了适应人们习惯上数值越大硬度越高的概念,人为规定,用一常数 K 减去压痕深度 h 的数值来表示硬度的高低。并规定 0、002mm 为一个洛氏硬度单位,用符号 HR 表示,则洛氏硬度值为:002.0-HhkR3 、布氏硬度布氏硬度的测定原理就是用一定大小的试验力F(N)把直径为 D(mm)的淬火钢球或硬质合金球压入被测金属的表面,保持规定时1下载后可任意编辑间后卸除试验力,用读数显微镜测出压痕平均直径 d(mm),然后按公式求出布氏硬度 HB 值,或者根据 d 从已备好的布氏硬度表中查出 HB 值。 测量范围为 8~650HBW 由于金属材料有硬有软,被测工件有厚有薄,有大有小,假如只采纳一种标准的试验力 F 与压头直径 D,就会出现对某些工件与材料的不适应的现象。因此,在生产中进行布氏硬度试验时,要求能使用不同大小的试验力与压头直径,对于同一种材料采纳不同的 F 与 D 进行试...
