简易卸荷方法在高层建筑施工中的应用

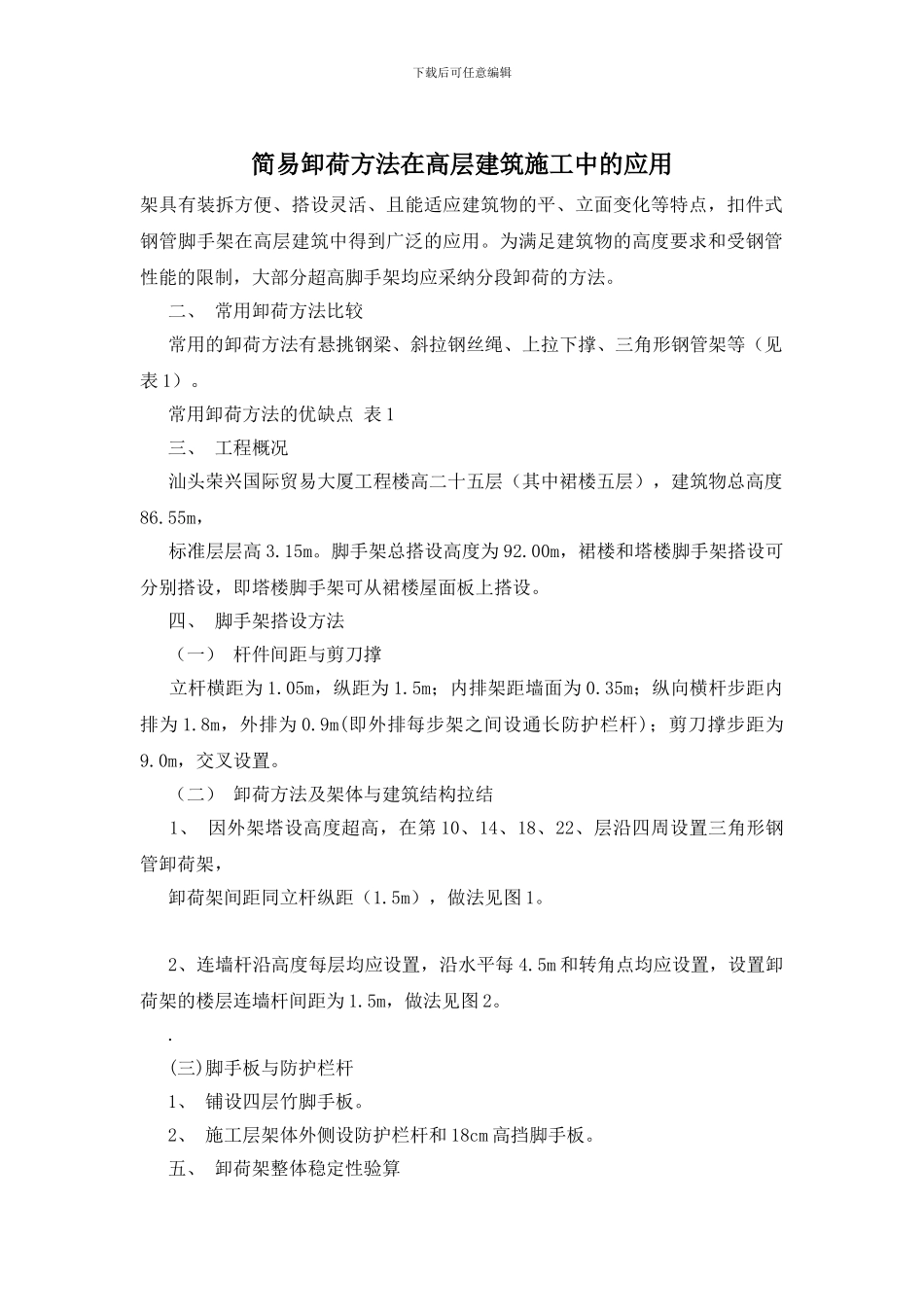

简易卸荷方法在高层建筑施工中的应用_第1页
1/3
简易卸荷方法在高层建筑施工中的应用_第2页
2/3

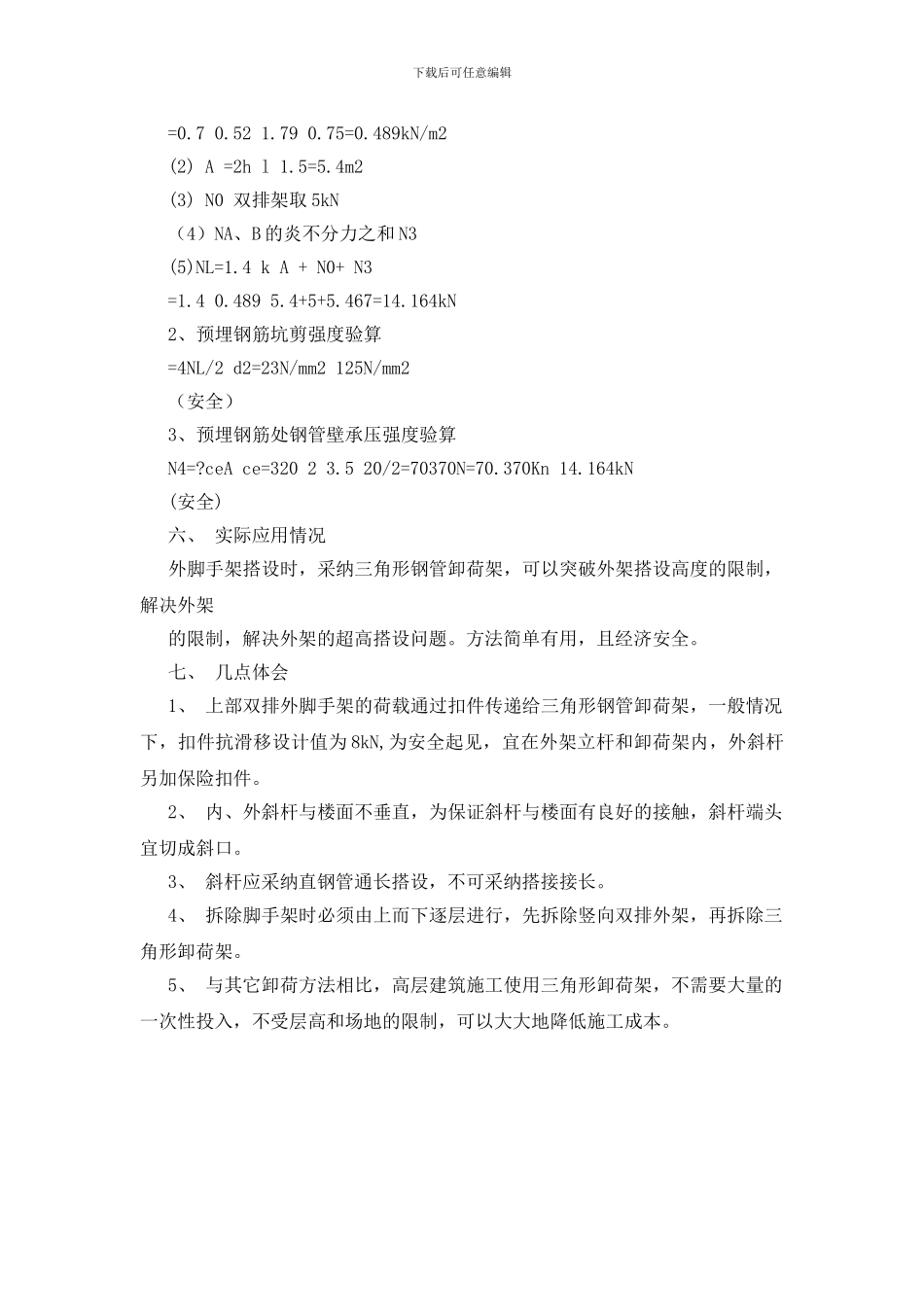

简易卸荷方法在高层建筑施工中的应用_第3页
3/3
下载后可任意编辑简易卸荷方法在高层建筑施工中的应用架具有装拆方便、搭设灵活、且能适应建筑物的平、立面变化等特点,扣件式钢管脚手架在高层建筑中得到广泛的应用。为满足建筑物的高度要求和受钢管性能的限制,大部分超高脚手架均应采纳分段卸荷的方法。 二、 常用卸荷方法比较 常用的卸荷方法有悬挑钢梁、斜拉钢丝绳、上拉下撑、三角形钢管架等(见表 1)。 常用卸荷方法的优缺点 表 1 三、 工程概况 汕头荣兴国际贸易大厦工程楼高二十五层(其中裙楼五层),建筑物总高度86.55m, 标准层层高 3.15m。脚手架总搭设高度为 92.00m,裙楼和塔楼脚手架搭设可分别搭设,即塔楼脚手架可从裙楼屋面板上搭设。 四、 脚手架搭设方法 (一) 杆件间距与剪刀撑 立杆横距为 1.05m,纵距为 1.5m;内排架距墙面为 0.35m;纵向横杆步距内排为 1.8m,外排为 0.9m(即外排每步架之间设通长防护栏杆);剪刀撑步距为9.0m,交叉设置。 (二) 卸荷方法及架体与建筑结构拉结 1、 因外架塔设高度超高,在第 10、14、18、22、层沿四周设置三角形钢管卸荷架, 卸荷架间距同立杆纵距(1.5m),做法见图 1。 2、连墙杆沿高度每层均应设置,沿水平每 4.5m 和转角点均应设置,设置卸荷架的楼层连墙杆间距为 1.5m,做法见图 2。 . (三)脚手板与防护栏杆 1、 铺设四层竹脚手板。 2、 施工层架体外侧设防护栏杆和 18cm 高挡脚手板。 五、 卸荷架整体稳定性验算下载后可任意编辑 本 工 程 每 四 层 设 置 一 道 卸 荷 架 , 每 段 搭 设 高 度 为 3.15 4=12.6m,12.6/1.8=7 步架。立 杆横距 b(架宽)=1.05m,立杆纵距 l=1.5m,纵向横杆步距 h=1.8m,铺四层竹脚手板,同时施工 2 层,旆工荷载 Qk=2kN/m2(装修架)。 (一) 计算上部脚手架传给卸荷架的轴向力 N 1、 NG1K(一步纵距自重 全高) 48 3.5 钢管脚手架每米立杆承受结构自重标准值查《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)(下称《法律规范》)表 A-1 得 gk=0.1248kN/m NG1K=0.1248 7 1.8=1.572Kn(按里外立杆平均受力计) 2、 NG2K(构配件 纵距自重) NG2K=2.950KN 3、 NQK(施工荷载) Qk=2k/m2 2=4kN/m2 QQk=(1.5 1.05 4)/2=3.150kN 4 各值代入公式求 N N=1.2(NG1K+ NG1K)+1.4 QQk =1.2 (1.572+2.950)+1.4 3.150 =9.836kN (二)斜杆稳定性验算 1、 计算简图见图 3 2、 外斜杆...
