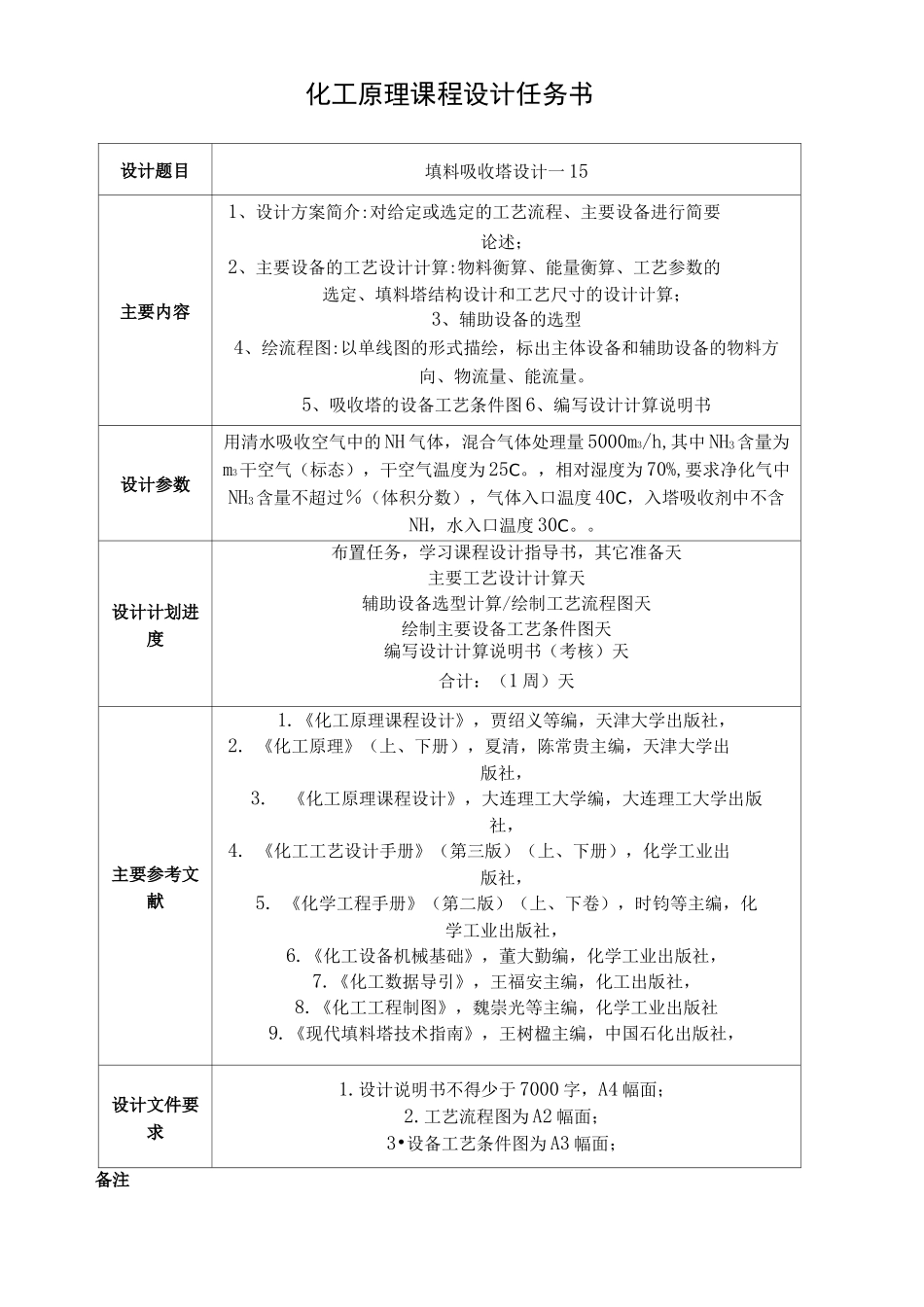

化工原理课程设计氨气填料吸收塔设计NewlycompiledonNovember23,2020化工原理课程设计任务书设计题目填料吸收塔设计一 15主要内容1、设计方案简介:对给定或选定的工艺流程、主要设备进行简要论述;2、主要设备的工艺设计计算:物料衡算、能量衡算、工艺参数的选定、填料塔结构设计和工艺尺寸的设计计算;3、辅助设备的选型4、绘流程图:以单线图的形式描绘,标出主体设备和辅助设备的物料方向、物流量、能流量。5、吸收塔的设备工艺条件图 6、编写设计计算说明书设计参数用清水吸收空气中的 NH 气体,混合气体处理量 5000m3/h,其中 NH3含量为m3干空气(标态),干空气温度为 25C。,相对湿度为 70%,要求净化气中NH3含量不超过%(体积分数),气体入口温度 40C,入塔吸收剂中不含NH,水入口温度 30C。。设计计划进度布置任务,学习课程设计指导书,其它准备天主要工艺设计计算天辅助设备选型计算/绘制工艺流程图天绘制主要设备工艺条件图天编写设计计算说明书(考核)天合计:(1 周)天主要参考文献1.《化工原理课程设计》,贾绍义等编,天津大学出版社,2. 《化工原理》(上、下册),夏清,陈常贵主编,天津大学出版社,3.《化工原理课程设计》,大连理工大学编,大连理工大学出版社,4. 《化工工艺设计手册》(第三版)(上、下册),化学工业出版社,5. 《化学工程手册》(第二版)(上、下卷),时钧等主编,化学工业出版社,6.《化工设备机械基础》,董大勤编,化学工业出版社,7.《化工数据导引》,王福安主编,化工出版社,8.《化工工程制图》,魏崇光等主编,化学工业出版社9.《现代填料塔技术指南》,王树楹主编,中国石化出版社,设计文件要求1.设计说明书不得少于 7000 字,A4 幅面;2.工艺流程图为 A2 幅面;3•设备工艺条件图为 A3 幅面;备注目录一前言………………………………………………………………………………………3二设计任务…………………………………………………………………………………4三设计条件…………………………………………………………………………………4四设计方案…………………………………………………………………………………51 •吸收剂的选择 52•流程图及流程说明 53 •塔填料的选择 7五工艺计算…………………………………………………………………………………111•物料衡算,确定塔顶、塔底的气液流量和组成 112•塔径的计算 123. 填料层高度计算…………………...
