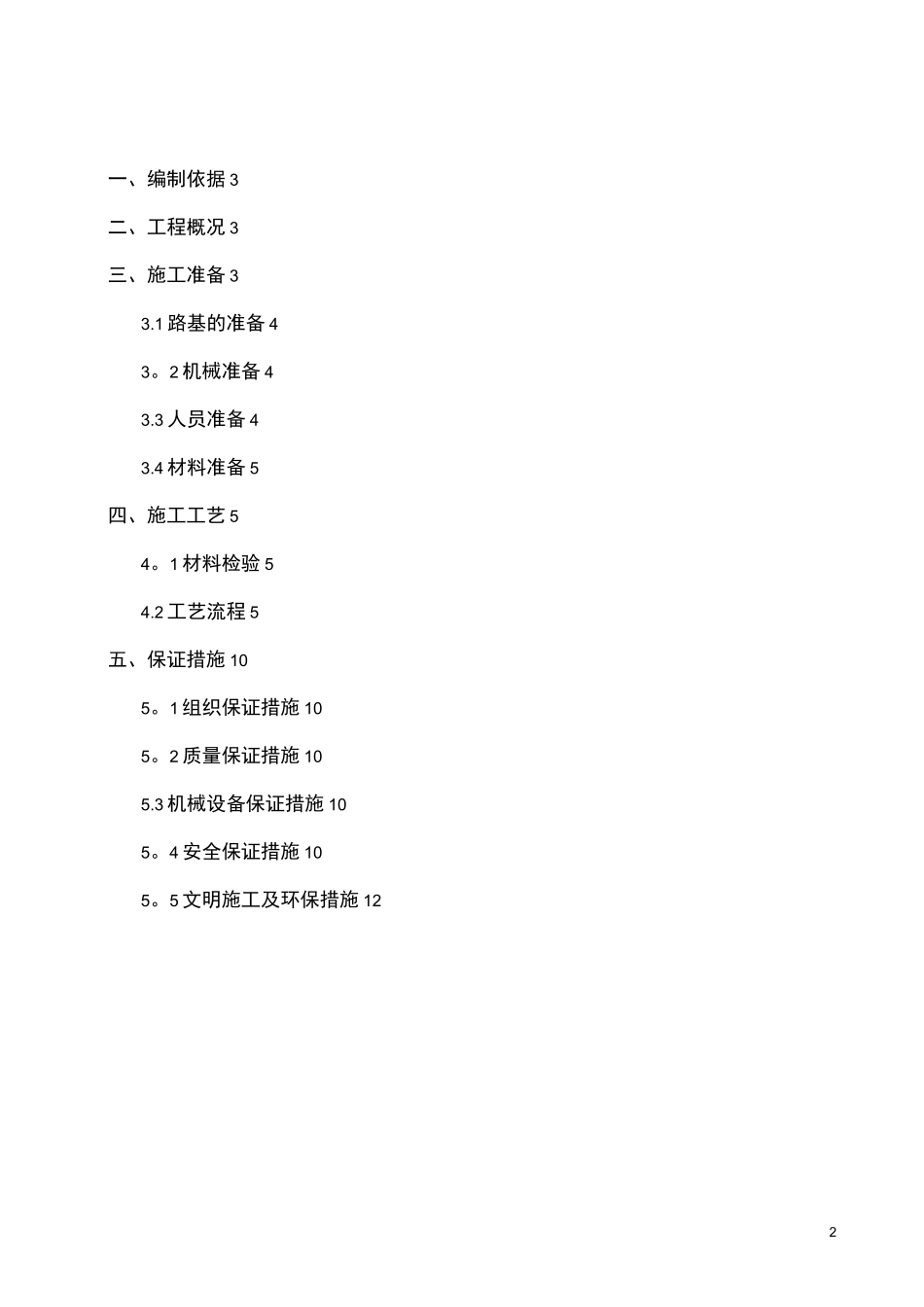

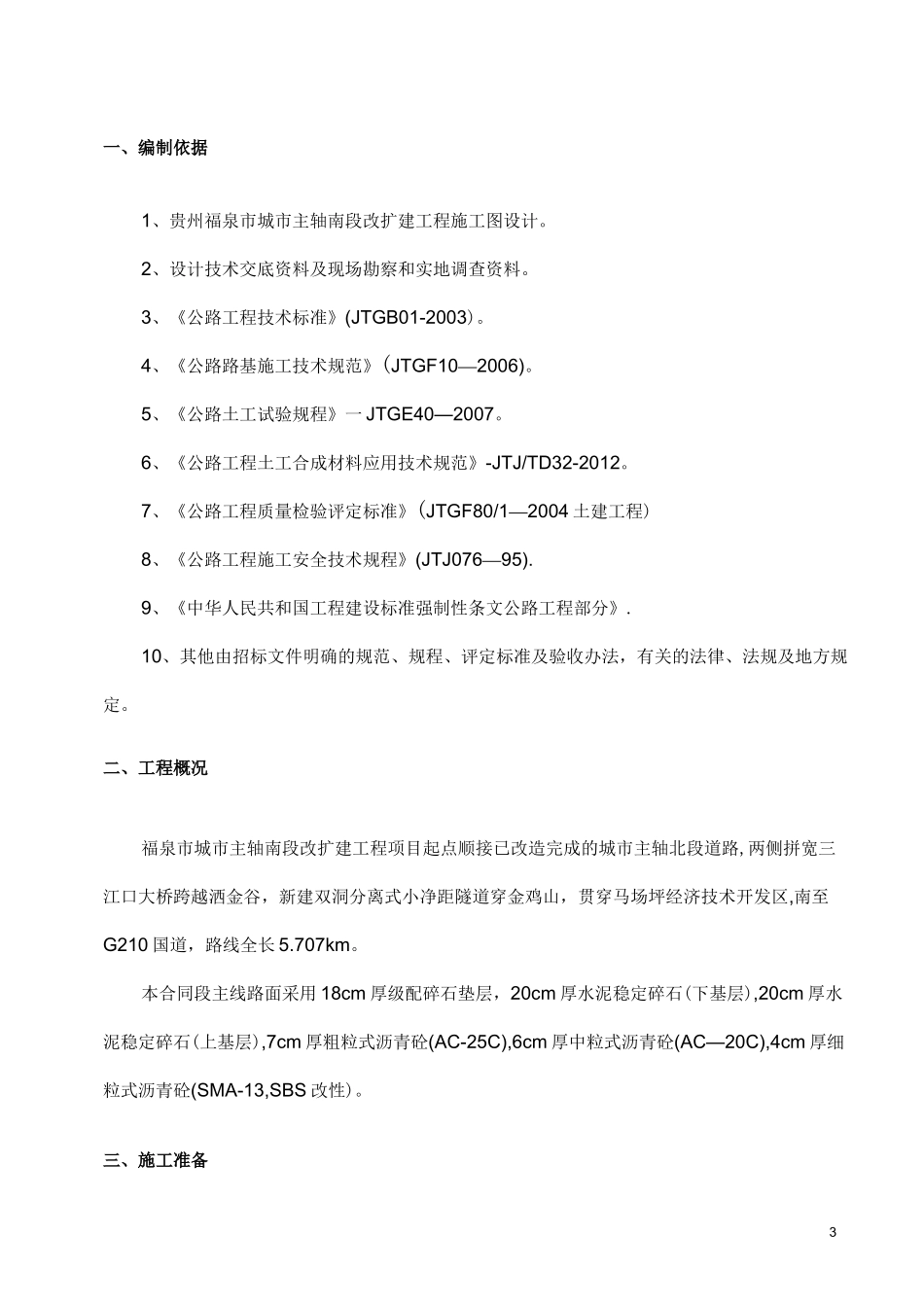

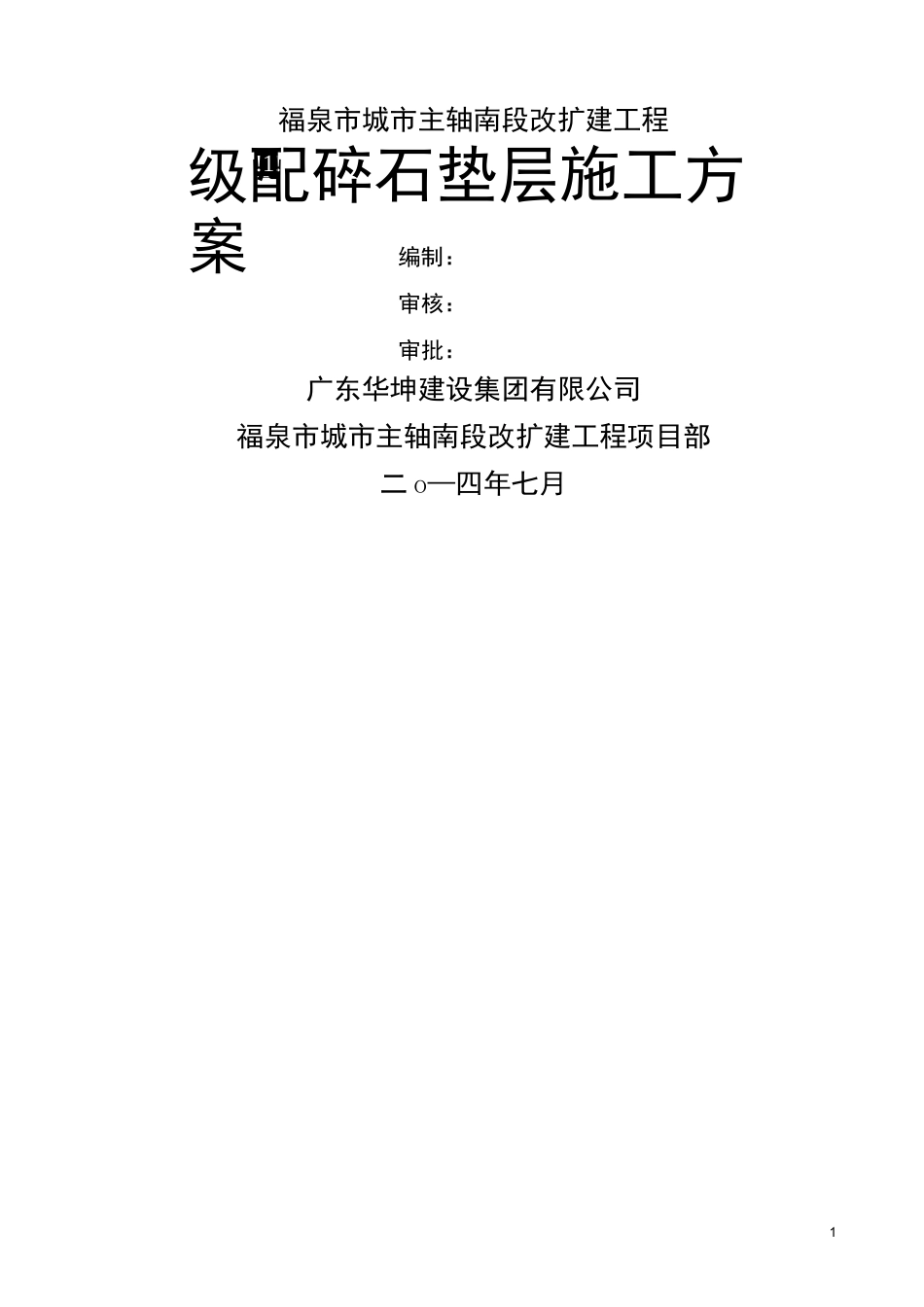

1福泉市城市主轴南段改扩建工程编制:审核:审批:广东华坤建设集团有限公司福泉市城市主轴南段改扩建工程项目部二 o—四年七月级配碎石垫层施工方案!1!2一、编制依据 3二、工程概况 3三、施工准备 33.1 路基的准备 43。2 机械准备 43.3 人员准备 43.4 材料准备 5四、施工工艺 54。1 材料检验 54.2 工艺流程 5五、保证措施 105。1 组织保证措施 105。2 质量保证措施 105.3 机械设备保证措施 105。4 安全保证措施 105。5 文明施工及环保措施 123一、编制依据1、贵州福泉市城市主轴南段改扩建工程施工图设计。2、设计技术交底资料及现场勘察和实地调查资料。3、《公路工程技术标准》(JTGB01-2003)。4、《公路路基施工技术规范》(JTGF10—2006)。5、《公路土工试验规程》一 JTGE40—2007。6、《公路工程土工合成材料应用技术规范》-JTJ/TD32-2012。7、《公路工程质量检验评定标准》(JTGF80/1—2004 土建工程)8、《公路工程施工安全技术规程》(JTJ076—95).9、《中华人民共和国工程建设标准强制性条文公路工程部分》.10、其他由招标文件明确的规范、规程、评定标准及验收办法,有关的法律、法规及地方规定。二、工程概况福泉市城市主轴南段改扩建工程项目起点顺接已改造完成的城市主轴北段道路,两侧拼宽三江口大桥跨越洒金谷,新建双洞分离式小净距隧道穿金鸡山,贯穿马场坪经济技术开发区,南至G210 国道,路线全长 5.707km。本合同段主线路面采用 18cm 厚级配碎石垫层,20cm 厚水泥稳定碎石(下基层),20cm 厚水泥稳定碎石(上基层),7cm 厚粗粒式沥青砼(AC-25C),6cm 厚中粒式沥青砼(AC—20C),4cm 厚细粒式沥青砼(SMA-13,SBS 改性)。三、施工准备43.1 路基的准备1、当上路床施工完毕并自检合格后,立即报验,检测内容内包括:固体体积率、纵断面高程、中线偏位宽度、平整度、横坡度、边坡及弯沉。已交验的路段尽量封闭交通。2、级配碎石施工前,待施工的路床应进行检查,有积水坑槽、弹软、松散等现象要及时处理,并且整段进行复压(无论是否存在缺陷)。3、施工放样:用全站仪恢复中桩,桩距在直线段为 20M,曲线段为 10M。并在边桩外 30CM处设指示桩,标注级配碎石顶面位置线。3。2 机械准备用于级配碎石底基层的机械如下:WCB600 型拌和楼 1 套三一 DTU95 摊铺机 1 台,沃尔沃 ABG6820B 摊铺机 1 台,ZL—40 装载机 2 台,15 吨自卸车 15 辆,洒水车 1 辆,徐工 22 振动压路机 2 台。3....
