数据采集AD转换实验报告

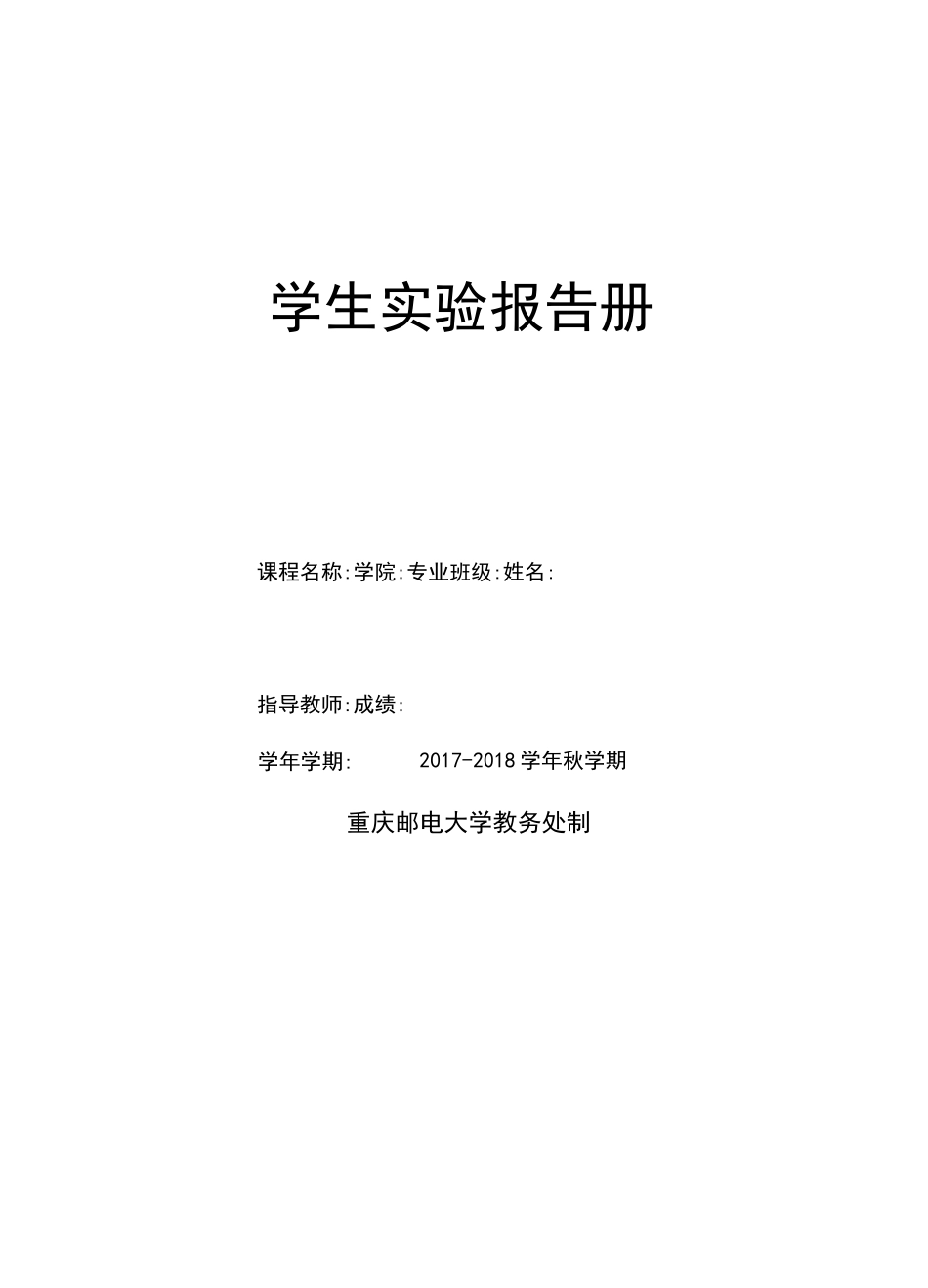

学生实验报告册课程名称:学院:专业班级:姓名:指导教师:成绩:重庆邮电大学教务处制学年学期:2017-2018 学年秋学期41 呂1 曰B1514LT=b实验项目名称数据采集_A/D 转换实验地点控制专题实验室C611/C612实验时间第九周周三第 9-12节实验指导教师仇国庆成绩一、实验目的(1) 掌握 A\D 转换与单片机接口的方法；(2) 了解 A\D 转换芯片 0809 转换性能及编程方法;(3) 通过实验链接了解单片机如何进行数据采集。二、实验原理(或设计方案)实验原理：ADC0809 是 8 位的 A/D 转换器，每采集一次一般需 100us。由于 ADC0809A/D 转换器转换结束后会自动产生 EOC 信号(高电平有效)，取反后将其与 8031 的 INTO 相连,可以用中断方式读取 A/D 转换结果。ADC0809 是带有 8 位 A/D 转换器、8 路多路开关以及微处理机兼容的控制逻辑的 CMOS组件。它是逐次逼近式 A/D 转换器，可以和单片机直接接口。(1)ADC0809 的内部逻辑结构如下图所示，ADC0809 由一个 8 路模拟开关、一个地址锁存与译码器、一个 A/D 转换器和一个三态输出锁存器组成。多路开关可选通 8 个模拟通道，允许 8 路模拟量分时输入，共用 A/D 转换器进行转换。三态输出锁器用于锁存 A/D 转换完的数字量，当 OE 端为高电平时，才可以从三态输出锁存器取走转换完的数据。15 西A/Eara:J：也址ATiHA.钢出躺存£刀START綴卜中i•活 GUI11y（2）ADC0809 引脚结构ADC0809 各脚功能如下：D7〜D0：8 位数字量输出引脚。INO〜IN7：8 位模拟量输入引脚。VCC：+5V 工作电压。GND：地。REF（+）：参考电压正端。REF（-）：参考电压负端。START:A/D 转换启动信号输入端。ALE：地址锁存允许信号输入端。（以上两种信号用于启动 A/D 转换）.EOC：转换结束信号输出引脚，开始转换时为低电平，当转换结束时为高电平。0E：输出允许控制端，用以打开三态数据输出锁存器。CLK：时钟信号输入端（一般为 500KHz）。A、B、C：地址输入线。（3）ADC0809 对输入模拟量要求：信号单极性，电压范围是 o—5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。地址输入和控制线：4 条ALE 为地址锁存允许输入线，高电平有效。当 ALE 线为高电平时，地址锁存与译码器将 A，B，C 三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。A，B 和 C 为地址输入线，用...
