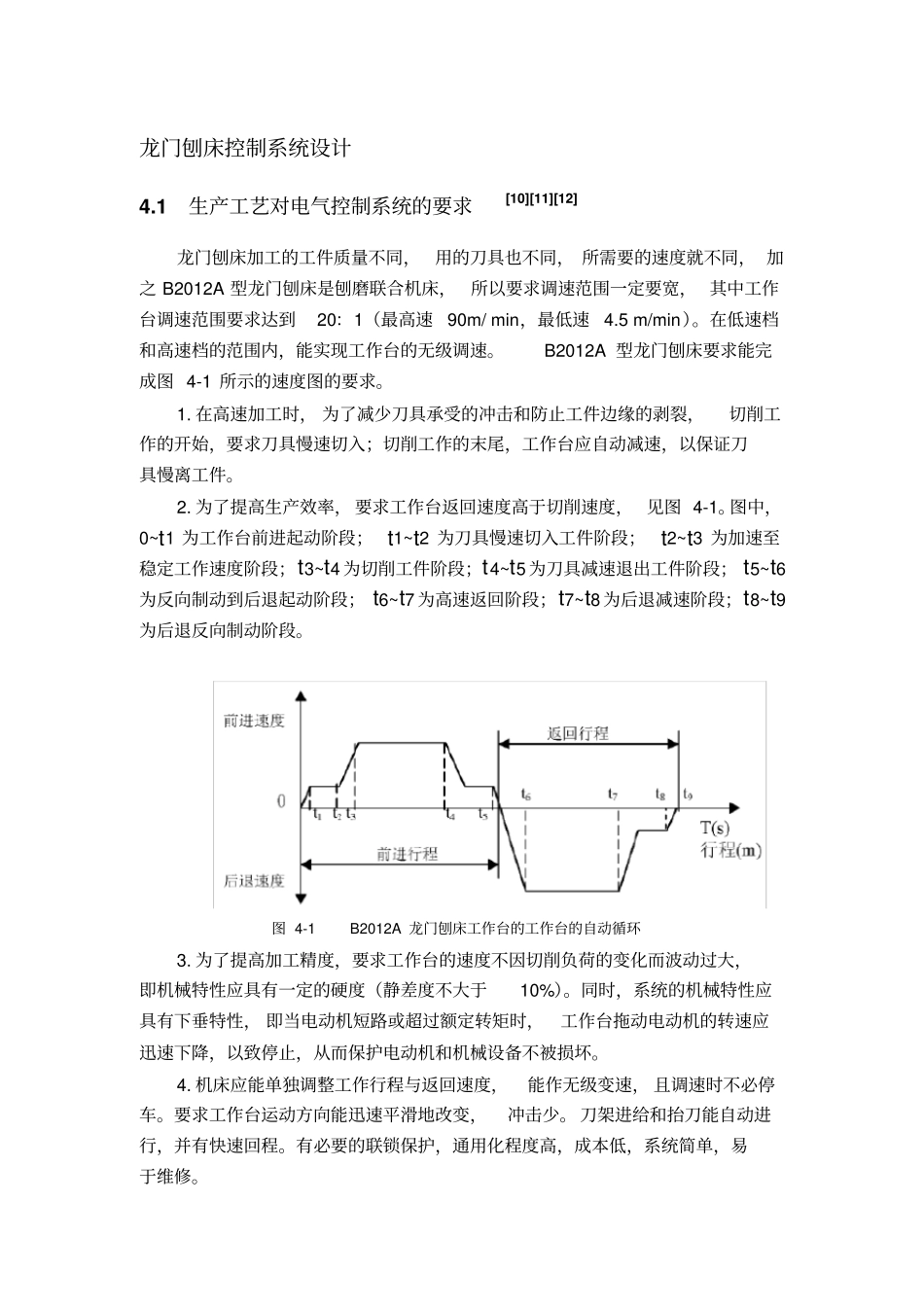

龙门刨床控制系统设计4
1 生产工艺对电气控制系统的要求[10][11][12]龙门刨床加工的工件质量不同，用的刀具也不同， 所需要的速度就不同， 加之 B2012A 型龙门刨床是刨磨联合机床，所以要求调速范围一定要宽， 其中工作台调速范围要求达到20：1（最高速90m/ min，最低速4
5 m/min）
在低速档和高速档的范围内，能实现工作台的无级调速
B2012A 型龙门刨床要求能完成图 4-1 所示的速度图的要求
在高速加工时， 为了减少刀具承受的冲击和防止工件边缘的剥裂，切削工作的开始，要求刀具慢速切入；切削工作的末尾，工作台应自动减速，以保证刀具慢离工件
为了提高生产效率， 要求工作台返回速度高于切削速度， 见图 4-1
图中，0~t1 为工作台前进起动阶段； t1~t2 为刀具慢速切入工件阶段； t2~t3 为加速至稳定工作速度阶段；t3~t4 为切削工件阶段；t4~t5 为刀具减速退出工件阶段； t5~t6为反向制动到后退起动阶段； t6~t7 为高速返回阶段；t7~t8 为后退减速阶段；t8~t9为后退反向制动阶段
图 4-1 B2012A 龙门刨床工作台的工作台的自动循环3
为了提高加工精度，要求工作台的速度不因切削负荷的变化而波动过大，即机械特性应具有一定的硬度（静差度不大于10%）
同时，系统的机械特性应具有下垂特性， 即当电动机短路或超过额定转矩时，工作台拖动电动机的转速应迅速下降，以致停止，从而保护电动机和机械设备不被损坏
机床应能单独调整工作行程与返回速度，能作无级变速， 且调速时不必停车
要求工作台运动方向能迅速平滑地改变，冲击少
刀架进给和抬刀能自动进行，并有快速回程
有必要的联锁保护，通用化程度高，成本低，系统简单，易于维修
2 控制系统整体结构机床电气控制系统中， 主电路部分包括主传动电动机 （工作台电动机，5
