龙门吊拆卸及安装技术方案

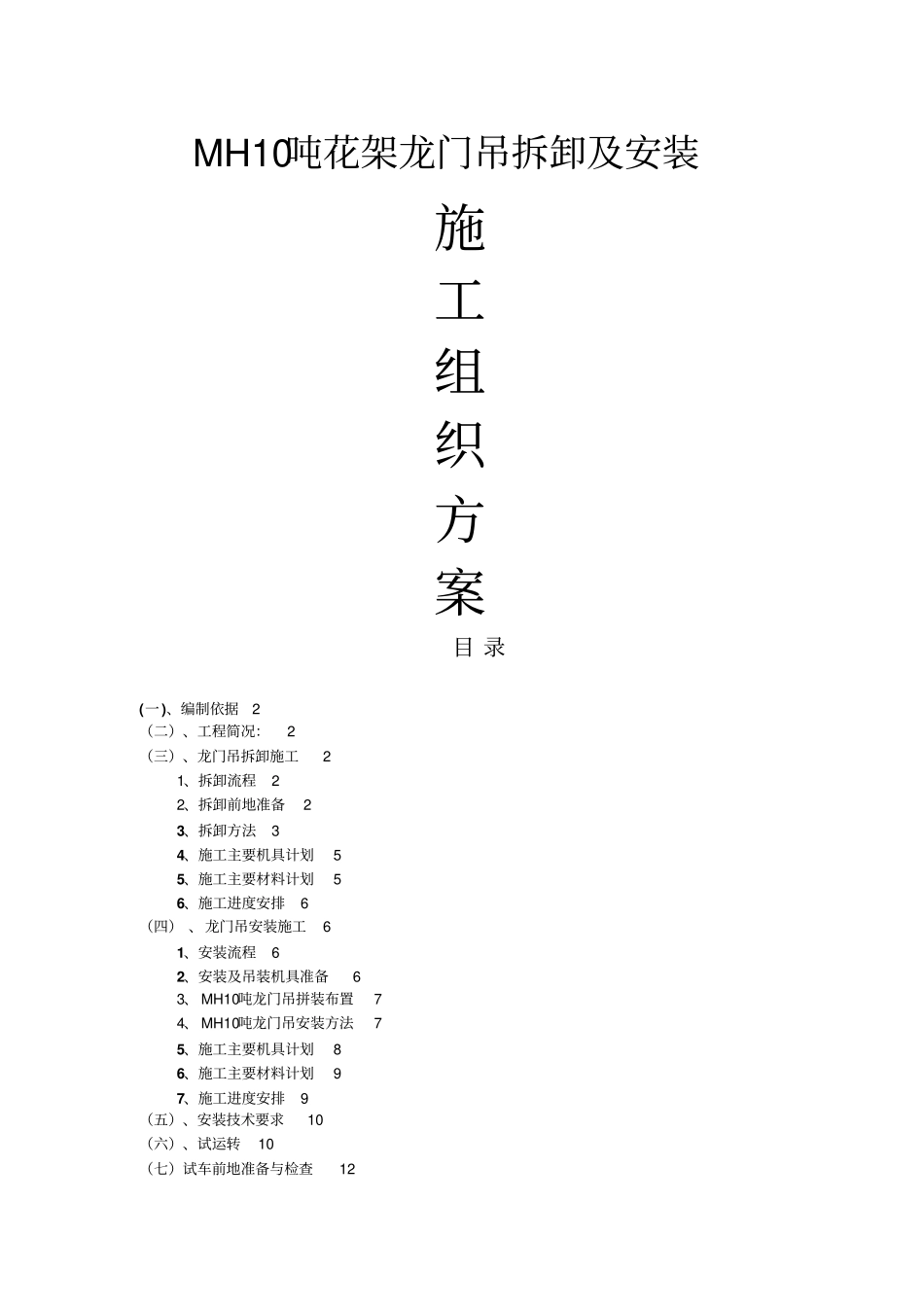

龙门吊拆卸及安装技术方案_第1页
1/22

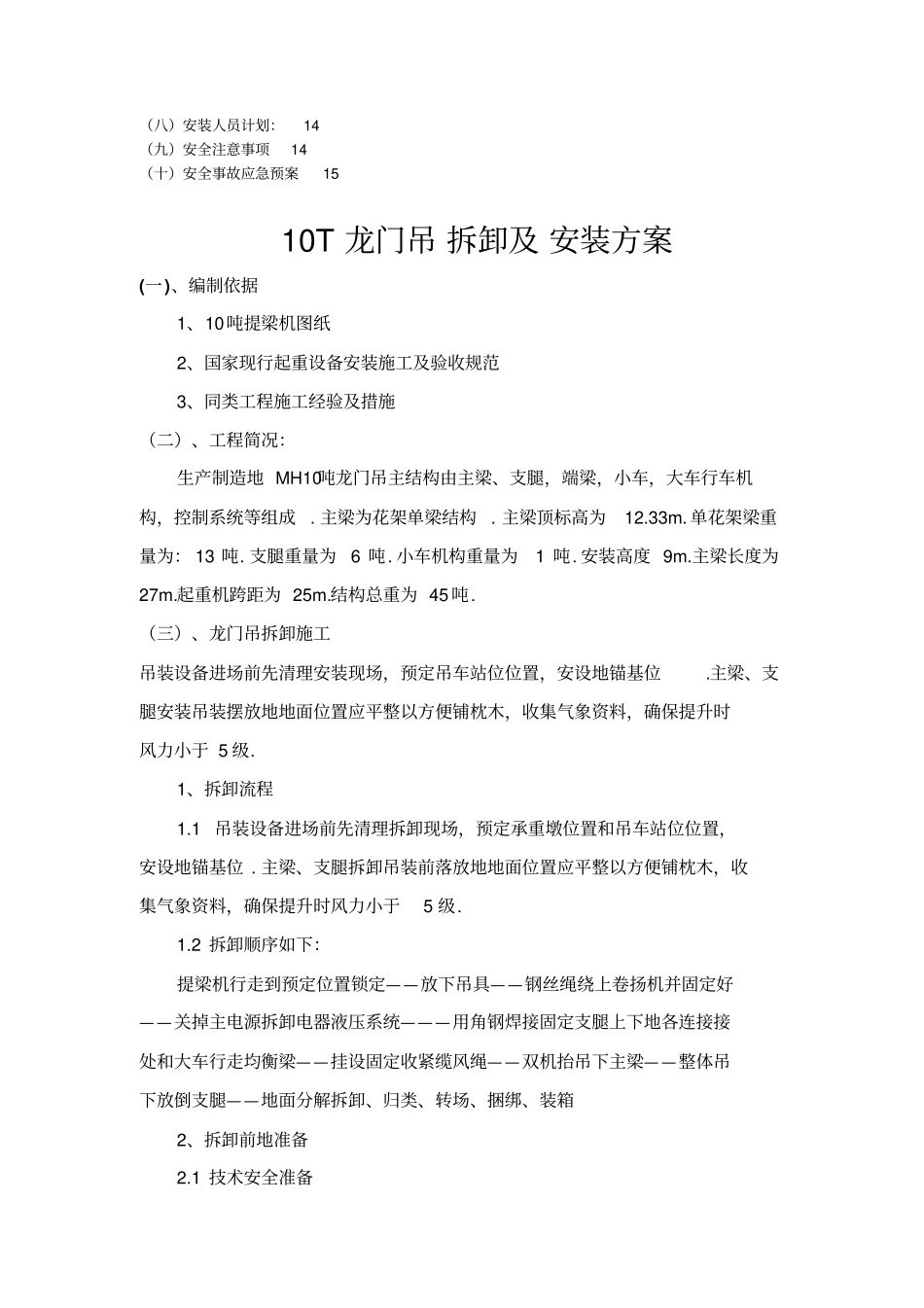

龙门吊拆卸及安装技术方案_第2页
2/22
龙门吊拆卸及安装技术方案_第3页
3/22
MH10吨花架龙门吊拆卸及安装施工组织方案目 录(一)、编制依据2(二)、工程简况:2(三)、龙门吊拆卸施工21、拆卸流程22、拆卸前地准备23、拆卸方法34、施工主要机具计划55、施工主要材料计划56、施工进度安排6(四) 、龙门吊安装施工61、安装流程62、安装及吊装机具准备63、 MH10吨龙门吊拼装布置74、 MH10吨龙门吊安装方法75、施工主要机具计划86、施工主要材料计划97、施工进度安排9(五)、安装技术要求10(六)、试运转10(七)试车前地准备与检查12(八)安装人员计划:14(九)安全注意事项14(十)安全事故应急预案1510T 龙门吊 拆卸及 安装方案(一)、编制依据1、10吨提梁机图纸2、国家现行起重设备安装施工及验收规范3、同类工程施工经验及措施(二)、工程简况:生产制造地 MH10吨龙门吊主结构由主梁、支腿,端梁,小车,大车行车机构,控制系统等组成. 主梁为花架单梁结构. 主梁顶标高为12.33m. 单花架梁重量为: 13 吨. 支腿重量为6 吨. 小车机构重量为1 吨. 安装高度 9m.主梁长度为27m.起重机跨距为 25m.结构总重为 45 吨.(三)、龙门吊拆卸施工吊装设备进场前先清理安装现场,预定吊车站位位置,安设地锚基位.主梁、支腿安装吊装摆放地地面位置应平整以方便铺枕木,收集气象资料,确保提升时风力小于 5 级.1、拆卸流程1.1 吊装设备进场前先清理拆卸现场,预定承重墩位置和吊车站位位置,安设地锚基位 . 主梁、支腿拆卸吊装前落放地地面位置应平整以方便铺枕木,收集气象资料,确保提升时风力小于5 级.1.2 拆卸顺序如下:提梁机行走到预定位置锁定——放下吊具——钢丝绳绕上卷扬机并固定好——关掉主电源拆卸电器液压系统———用角钢焊接固定支腿上下地各连接接处和大车行走均衡梁——挂设固定收紧缆风绳——双机抬吊下主梁——整体吊下放倒支腿——地面分解拆卸、归类、转场、捆绑、装箱2、拆卸前地准备2.1 技术安全准备拆卸前必须认真审阅相关技术文件,设备图纸及相关资料;技术负责人做好拆卸前技术交底工作,提出具体拆卸工艺要求及保证质量措施;参加施工人员进行安全、技术培训,特殊工种持证上岗.2.2 现场机工具及材料准备大车走行、电动葫芦、平台栏杆、司机室、梯子、支撑用25t 汽车吊依次拆卸;主梁、支腿用两台25t 吊车抬吊放下;主梁、支腿地面分解拆卸、归类、转场用 25t汽车吊依次拆卸 . 在距离刚性支腿、柔性支腿各6m处两侧设立地锚,共4 处,供斜拉所用;各类工具材料应...
