14、隧道接触网槽道及综合接地施工作业指导书

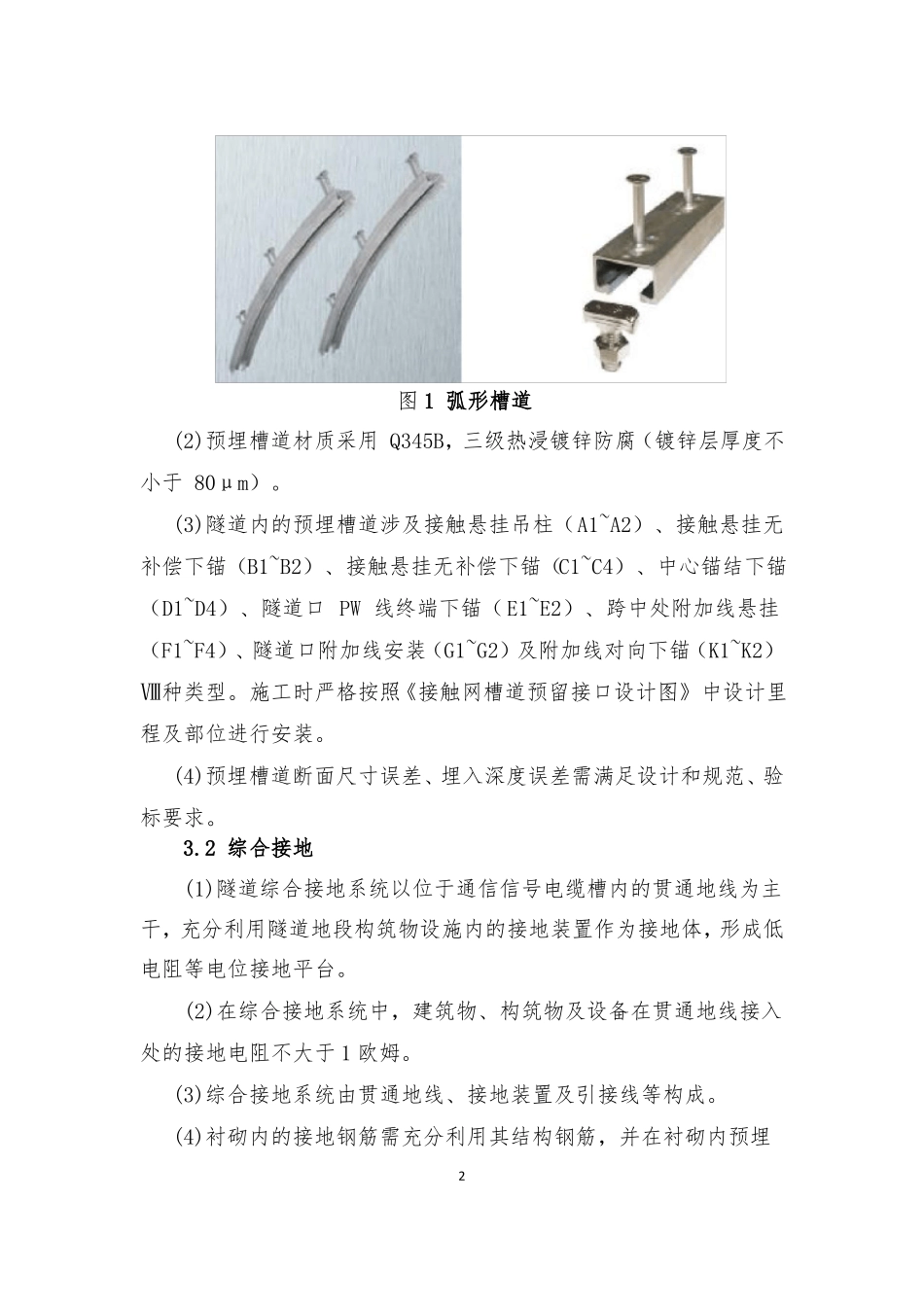

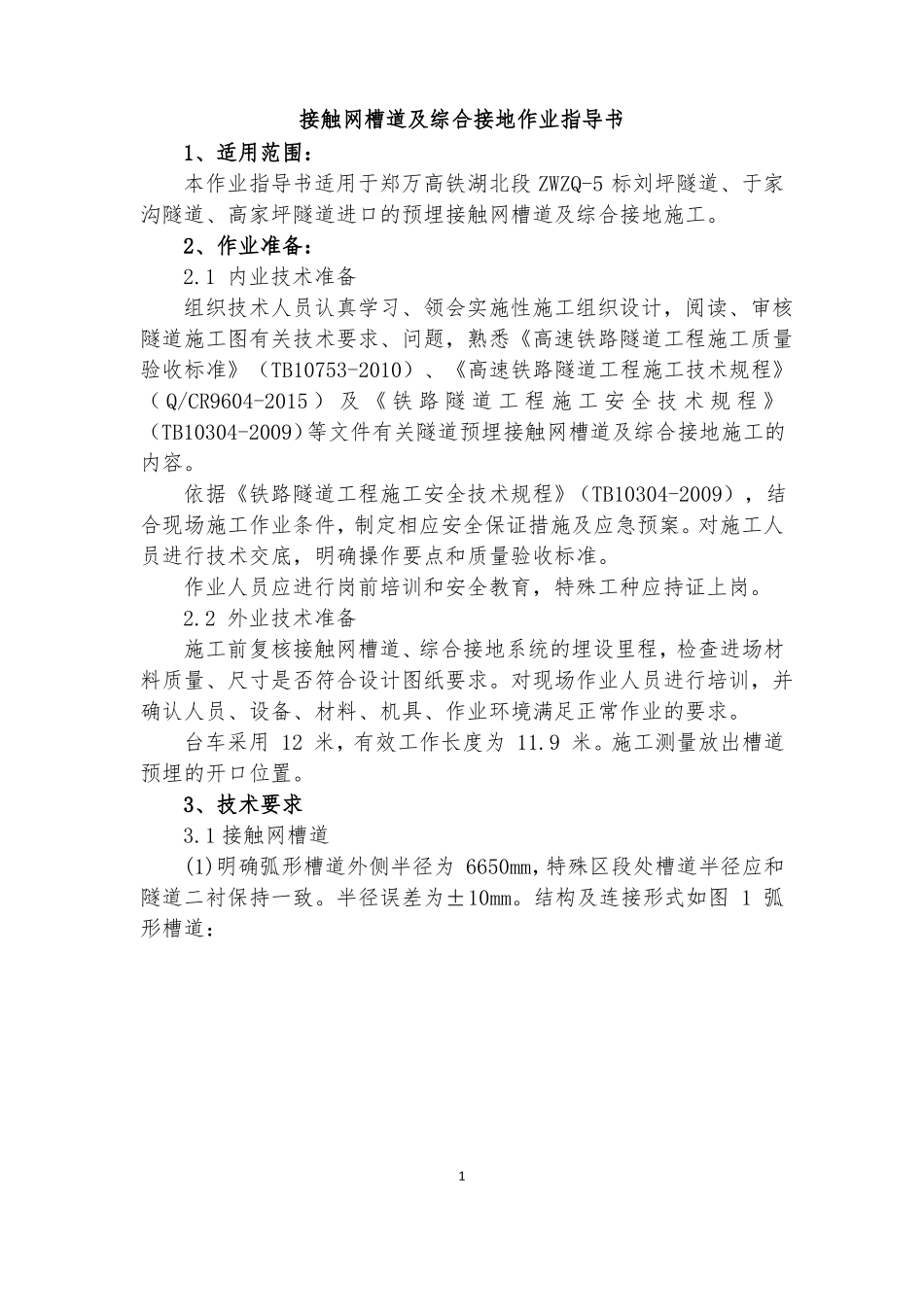

郑万高铁湖北段 ZWZQ-5 标编号：SD-ZWZQ-5 标隧道接触网槽道及综合接地施工作业指导书单位：中铁十一局集团郑万高铁 ZWZQ-5 标项目经理部编制：审核：批准：二 O 一七年二月十日发布二 O 一七年二月十二日实施接触网槽道及综合接地作业指导书1、适用范围：本作业指导书适用于郑万高铁湖北段 ZWZQ-5 标刘坪隧道、于家沟隧道、高家坪隧道进口的预埋接触网槽道及综合接地施工。2、作业准备：2.1 内业技术准备组织技术人员认真学习、领会实施性施工组织设计，阅读、审核隧道施工图有关技术要求、问题，熟悉《高速铁路隧道工程施工质量验收标准》（TB10753-2010）、《高速铁路隧道工程施工技术规程》（ Q/CR9604-2015 ） 及 《 铁 路 隧 道 工 程 施 工 安 全 技 术 规 程 》（TB10304-2009）等文件有关隧道预埋接触网槽道及综合接地施工的内容。依据《铁路隧道工程施工安全技术规程》（TB10304-2009），结合现场施工作业条件，制定相应安全保证措施及应急预案。对施工人员进行技术交底，明确操作要点和质量验收标准。作业人员应进行岗前培训和安全教育，特殊工种应持证上岗。2.2 外业技术准备施工前复核接触网槽道、综合接地系统的埋设里程，检查进场材料质量、尺寸是否符合设计图纸要求。对现场作业人员进行培训，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。台车采用 12 米，有效工作长度为 11.9 米。施工测量放出槽道预埋的开口位置。3、技术要求3.1 接触网槽道(1)明确弧形槽道外侧半径为 6650mm，特殊区段处槽道半径应和隧道二衬保持一致。半径误差为±10mm。结构及连接形式如图 1 弧形槽道：1图 1 弧形槽道 (2)预埋槽道材质采用 Q345B，三级热浸镀锌防腐（镀锌层厚度不小于 80μm）。 (3)隧道内的预埋槽道涉及接触悬挂吊柱（A1~A2）、接触悬挂无补偿下锚（B1~B2）、接触悬挂无补偿下锚（C1~C4）、中心锚结下锚（D1~D4）、隧道口 PW 线终端下锚（E1~E2）、跨中处附加线悬挂（F1~F4）、隧道口附加线安装（G1~G2）及附加线对向下锚（K1~K2）Ⅷ种类型。施工时严格按照《接触网槽道预留接口设计图》中设计里程及部位进行安装。 (4)预埋槽道断面尺寸误差、埋入深度误差需满足设计和规范、验标要求。3.2 综合接地(1)隧道综合接地系统以位于通信信号电缆槽内的贯通地线为主干，充分利用隧道地段构筑物设施内的接地装置作为接地体，形成低电阻等电位接地平台。 (2)在综合接地系统中，...
