15MW补汽凝汽式汽轮机安装使用说明书第一分册

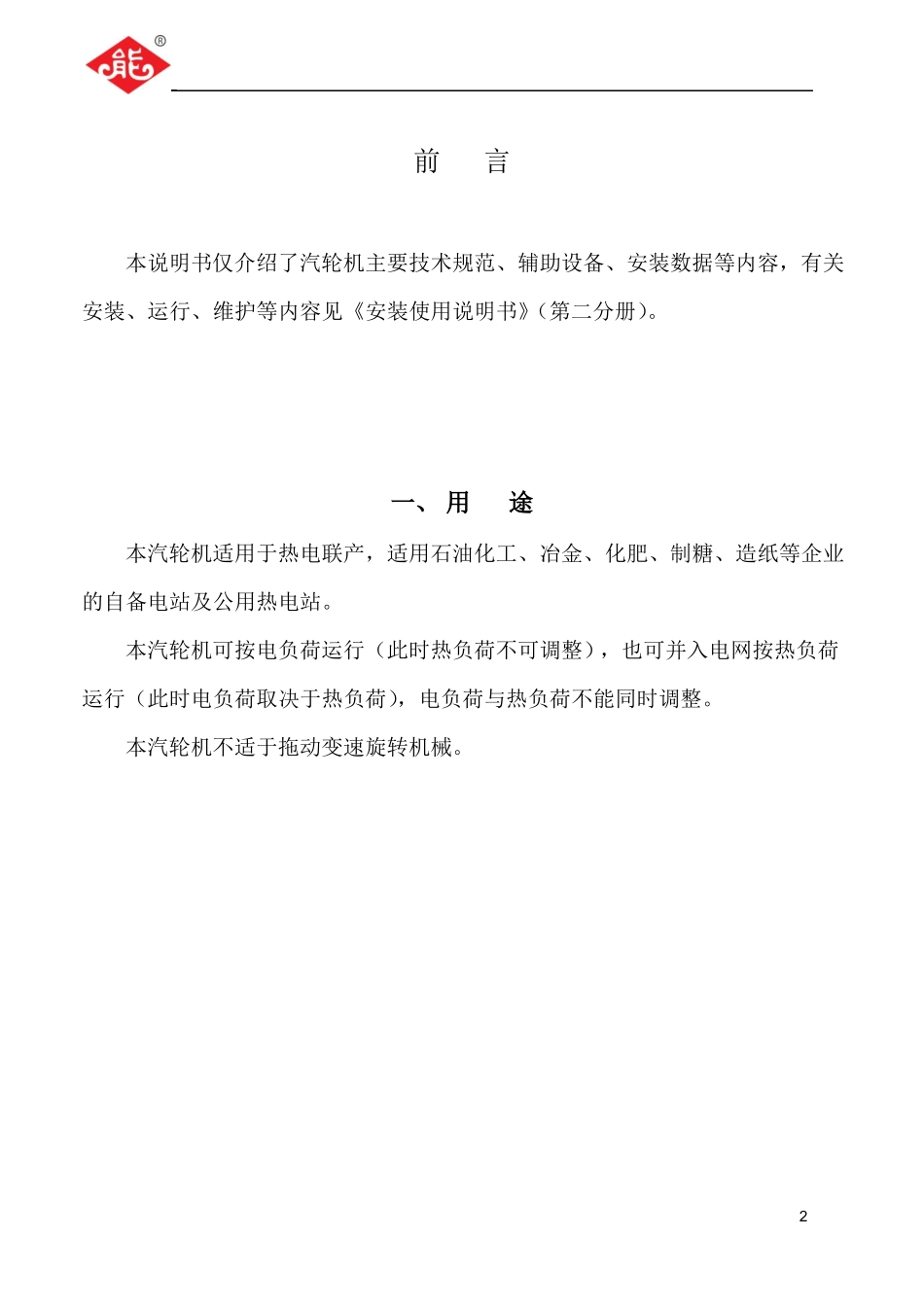

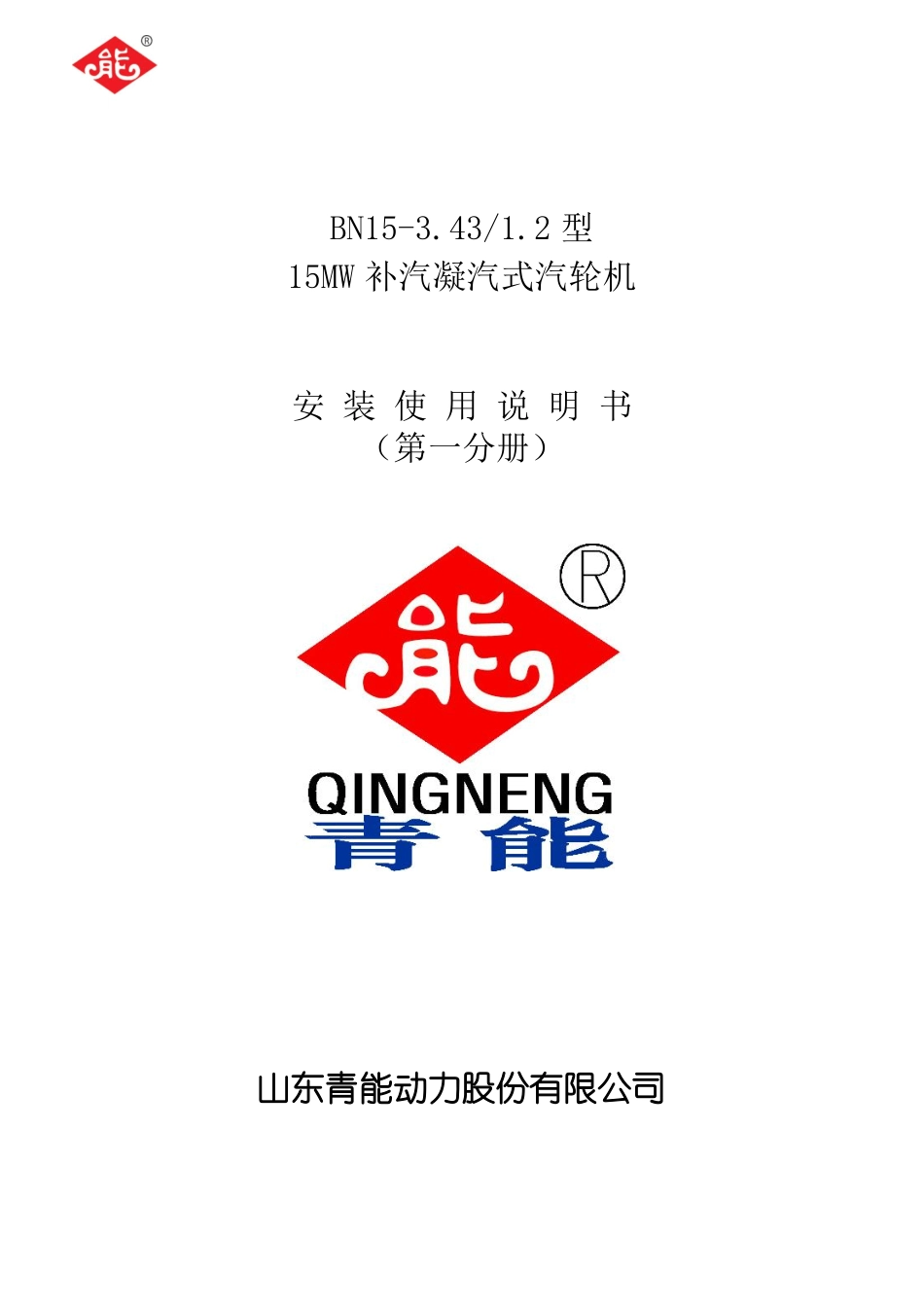

BN15-3.43/1.2 型15MW 补汽凝汽式汽轮机安 装 使 用 说 明 书（第一分册）山东青能动力股份有限公司安 装 使 用 说 明 书山东青能动力股份有限公司BN15-3.43/1.2 型15MW 补汽凝汽式汽轮机目录一、用途…………………………………………………………………… 2二、技术规范……………………………………………………………3三、主要辅助设备………………………………………………………6四、主要安装数据……………………………………………………9五、相关的热力计算数据及图表………………………………………… 191前言本说明书仅介绍了汽轮机主要技术规范、辅助设备、安装数据等内容，有关安装、运行、维护等内容见《安装使用说明书》（第二分册）。一、 用途本汽轮机适用于热电联产，适用石油化工、冶金、化肥、制糖、造纸等企业的自备电站及公用热电站。本汽轮机可按电负荷运行（此时热负荷不可调整），也可并入电网按热负荷运行（此时电负荷取决于热负荷），电负荷与热负荷不能同时调整。本汽轮机不适于拖动变速旋转机械。2二、 技术规范1、主要技术数据产品代号产品型号额定功率最大功率额定转速旋转方向额定进汽压力及变化范围额定进汽温度及变化范围额定进汽量额定补汽压力额定工况补汽干度额定补汽量冷却水温额定排汽压力给水回热级数给水温度临界转速额定转速时振动值临界转速时振动值汽轮机安装时最大件重量汽轮机检修时最大件重量转子重量正常最高MWMWr/minMPa℃t/hMPat/h℃℃MPa℃r/minmmmmtttBN6400BN15-3.43/1.21516.930000 .1963.43 0 .294  （绝对）5435 15 顺汽流方向看为顺时针75.51.2 （绝对）0.995828330.015 （绝对）3150～1630≤0.03（全振幅）≤0.15（全振幅）～25～22～10.96.225×3.65×3.65L×W×H0.75汽轮机外形尺寸（运行平台以上） m汽轮机中心标高（距运行平台）m32、调节保安润滑系统转速摆动值转速不等率调速迟缓率抽汽压力不等率抽汽调压迟缓率DEH 电液转换器出口调节油压主油泵出口油压保安油压Ⅰ路脉冲油压与主油泵进口油压差Ⅱ路脉冲油压与主油泵进口油压差危急遮断器动作转速轴向位移保安装置动作时转子相对位移值润滑油压汽轮机油牌号r/min%%%%Mpa≦53～6（可调）≤0.2//14.5(表)1.15～1.10//3300～33601.00.08～0.12GB11120-2011 L-TSA46MPaMPaMPaMPar/minmmMPa43、整定值排汽压力高限报警排汽温度高限报警抽汽安全阀动作压力抽汽压力低限报警高压加热器...
