18m单筒卧式烘干机方案

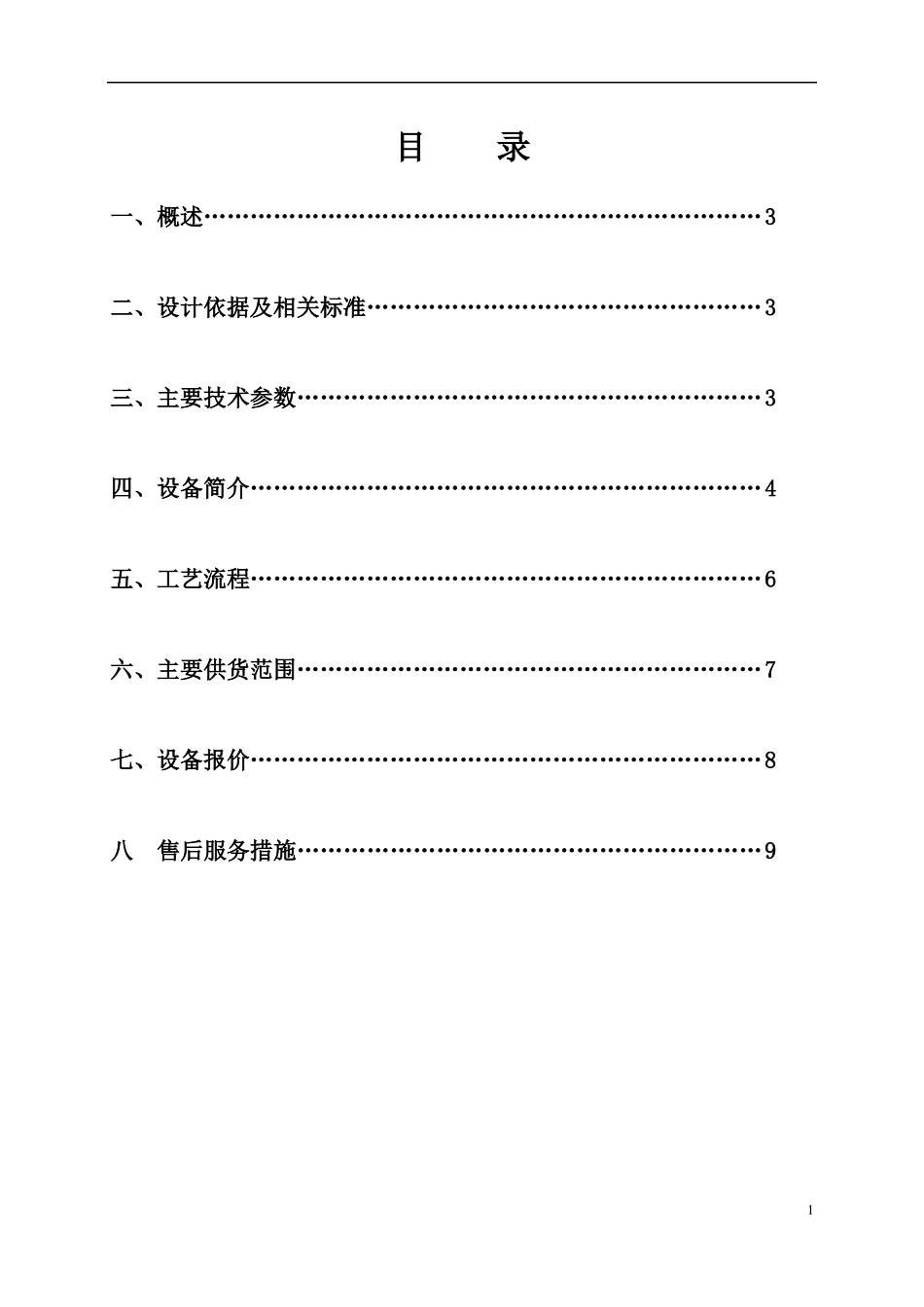

高效节能回转式烘干机工艺方案目录一、概述………………………………………………………………3二、设计依据及相关标准……………………………………………3三、主要技术参数……………………………………………………3四、设备简介…………………………………………………………4五、工艺流程…………………………………………………………6六、主要供货范围……………………………………………………7七、设备报价…………………………………………………………8八售后服务措施……………………………………………………91一、概述：贵公司现有原料煤泥,初水分较高，用作工业生产时必须进一步烘干，为此贵公司拟打算上一套烘干系统，受贵公司委托，我司特拟以下处理方案。二、设计依据及相关标准：1、贵公司提供的有关资料和相关数据；2、《工程师通用手册》；3、《通风除尘系统手册》；4、《工艺设计手册》；5、《热能工程设计手册》；6、《工业窑炉大气污染物排放标准》- GB9078-1996；三、主要技术参数：3.1.高效节能回转式烘干机设备型号：SLHW 2.2×18m烘干形式：顺流烘干物料：煤泥初 水 分：33%终 水 分：<13%生产能力：20T/h进料粒度：≤30mm传动方式：减速器、齿轮传动需方供应热能温度：850-550℃电机功率：22kw3.2.二级旋风除尘器设备型号：2-φ1600处理风量：30000-32000m3/h过滤风速：20-22 m/min设备阻力：500－800Pa本体耐压：-5000Pa2进口浓度：<200gNm出口浓度：<0.05gNm除尘效率：98%风机：4-72NO.8C风量：30834-36427全压：2754-2302Pa配套电机：37KW-2P3.3.高温沸腾炉设备型号：SLF2.2炉床面积:2.2 ㎡供热能力:25×106 KJ/H小 风 帽:363 只大 风 帽:1 只高压风机: 9-26№5.6A 右 O°风压：7.30KPa风量: 8294m3/h配套电机：30KW-2P四、设备简介：4.1.高效节能迴转式烘干机高效节能回转式烘干机：湿物料由皮带运输机或斗式提升机送到料斗，由进料口加入。转筒干燥器主体是略带倾斜并能回转的圆筒体。物料进入圆筒内部时，与通过筒内的热风成顺流或逆流接触,或与加热壁面进行有效接触而被干燥，干燥后产品从另一端下部出料。在干燥过程中，物料借助于园筒的缓慢转动，在重力作用下从高的一端向较低一端移动。筒体内壁上装有特制的 L 形或 X 形扬料板，不断把物料扬起又洒下，使物料的热接触面大大增强，提高了干燥速度率，同时，扬料板推动物料向前移动。物料通过烘干机由于周向 L 型扬抖板始终存在风...
