水电站综自改造施工方案

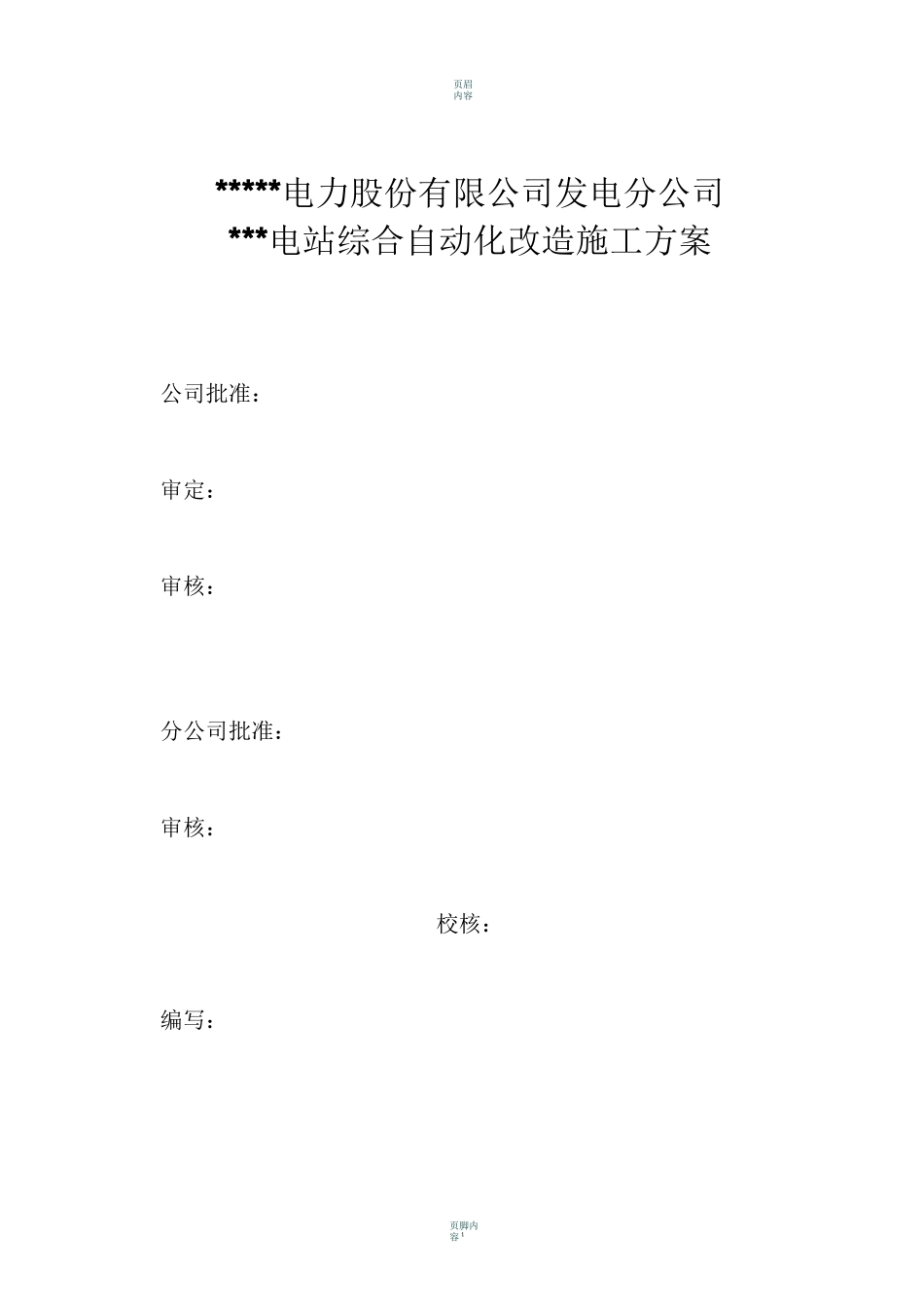

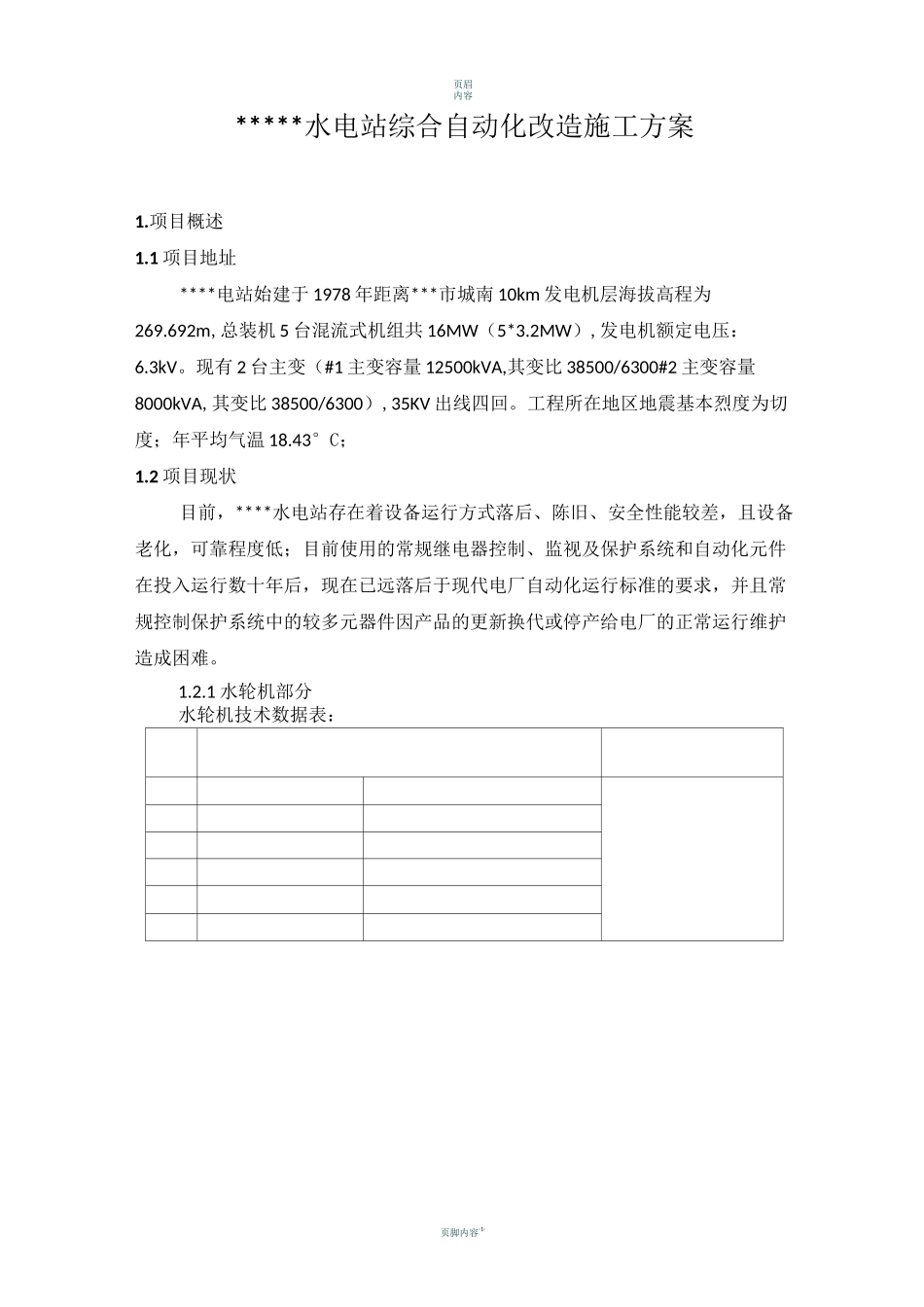

页眉内容页脚内容 1*****电力股份有限公司发电分公司***电站综合自动化改造施工方案公司批准：审定：审核：分公司批准：审核：校核：编写：页眉内容页脚内容二 O—四年九月目录页眉内容页脚内容-1-*****水电站综合自动化改造施工方案1.项目概述1.1 项目地址****电站始建于 1978 年距离***市城南 10km 发电机层海拔高程为269.692m,总装机 5 台混流式机组共 16MW（5*3.2MW）,发电机额定电压：6.3kV。现有 2 台主变（#1 主变容量 12500kVA,其变比 38500/6300#2 主变容量8000kVA,其变比 38500/6300）,35KV 出线四回。工程所在地区地震基本烈度为切度；年平均气温 18.43°C；1.2 项目现状目前，****水电站存在着设备运行方式落后、陈旧、安全性能较差，且设备老化，可靠程度低；目前使用的常规继电器控制、监视及保护系统和自动化元件在投入运行数十年后，现在已远落后于现代电厂自动化运行标准的要求，并且常规控制保护系统中的较多元器件因产品的更新换代或停产给电厂的正常运行维护造成困难。1.2.1 水轮机部分水轮机技术数据表：页眉内容页脚内容-2-页脚内容-3-页眉内容故措施》（试行）的通知”川电通自[2007]5 号“关于转发《关于贯彻落实电监会＜电力二次系统安全防护总体方案＞等安全防护方案》的通知”1.3.2监控、保护系统改造及自动化元器件部分更换的必要性***电站原有的常规控制、监视及保护系统在现在已远落后于目前电厂自动化标准的要求，并且常规监控系统中的较多元器件因产品的更新换代或停产会给电厂的正常运行维护造成困难。受当时设备制造能力限制，自动化元器件加工及配合精度差，随着运行年限增长，磨损加重，导致漏油、漏水、漏气现象严重，运行极不可靠，影响机组安全操作，运行维护成本极高。1.3.3 直流系统改造的必要性原直流系统电池的选择不符合新技术标准的要求。原直流系统已运行时间较长，装置功能不完善，运行故障率高，运行可靠性低。近年来已更换多样备件。全厂的控制、保护系统均使用直流电源，故直流系统的稳定可靠直接影响到电厂的安全运行。1.3.4 气、水系统改造的必要性低压气机的缸体、活塞等主要零部件磨损严重，气系统经常不能正常建压，跑、冒、滴、漏现象严重，故障率高，维护工作量大；常规控制，功能单一，不能在线监测气压，无计算机监控系统接口。水系统（包括顶盖排水、检修井、渗漏井等）均为常规电磁式控制，无法在线监视，容易造成如水淹油盆、轴承温度升高等故障。1.4 改...
