2017年高中物理恒定电流第6讲试验：测定金属的电阻率学案鲁科版

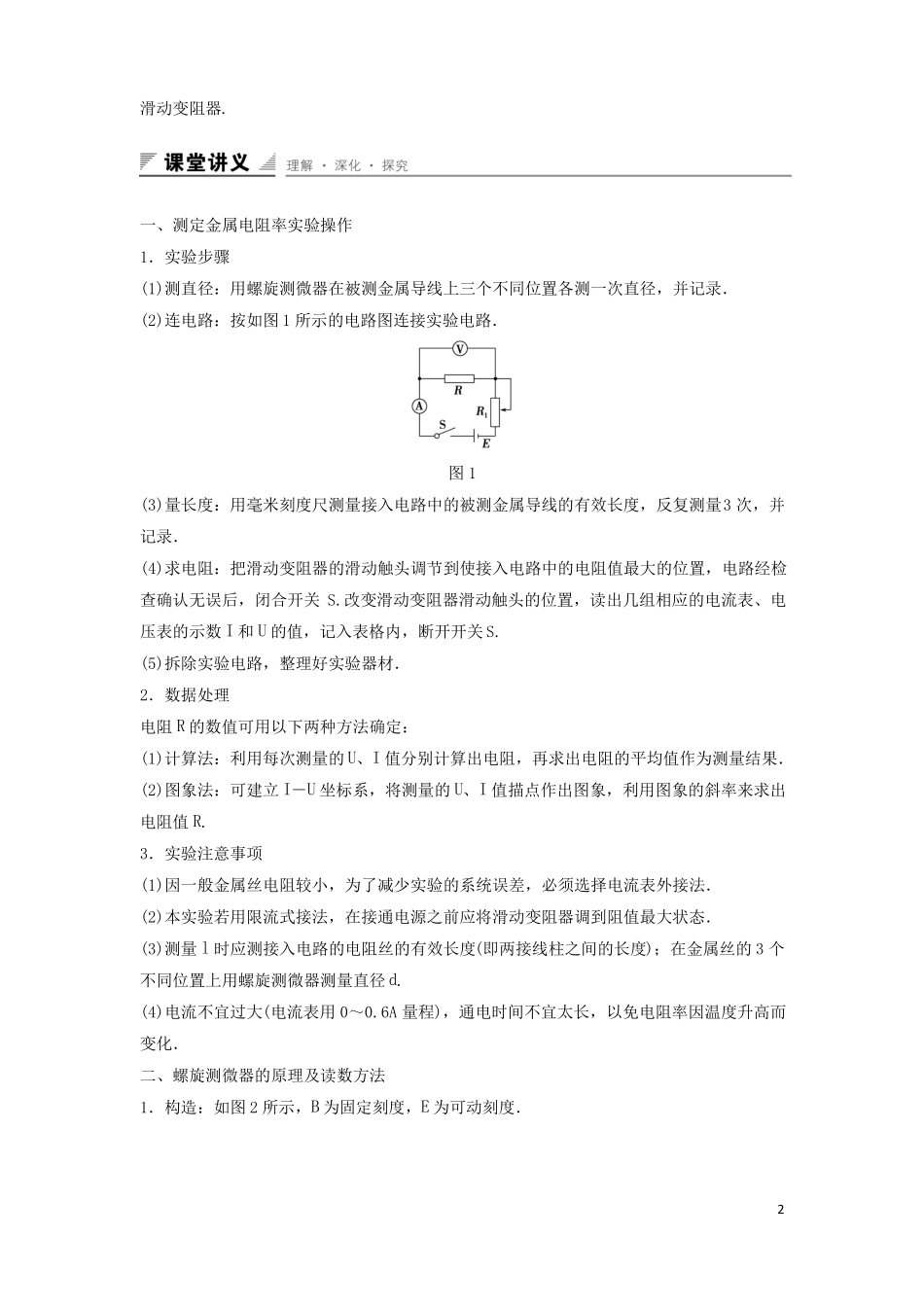

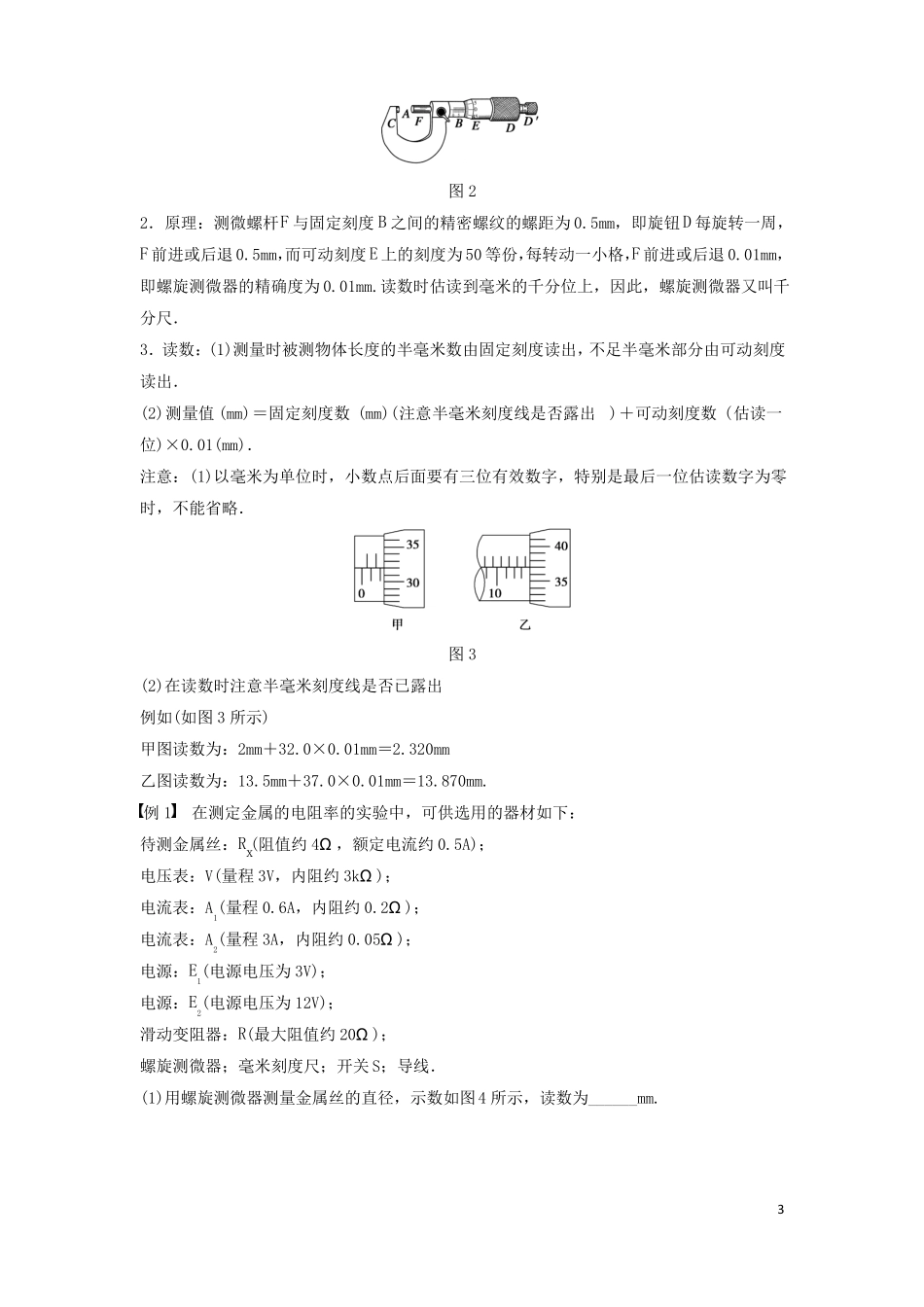

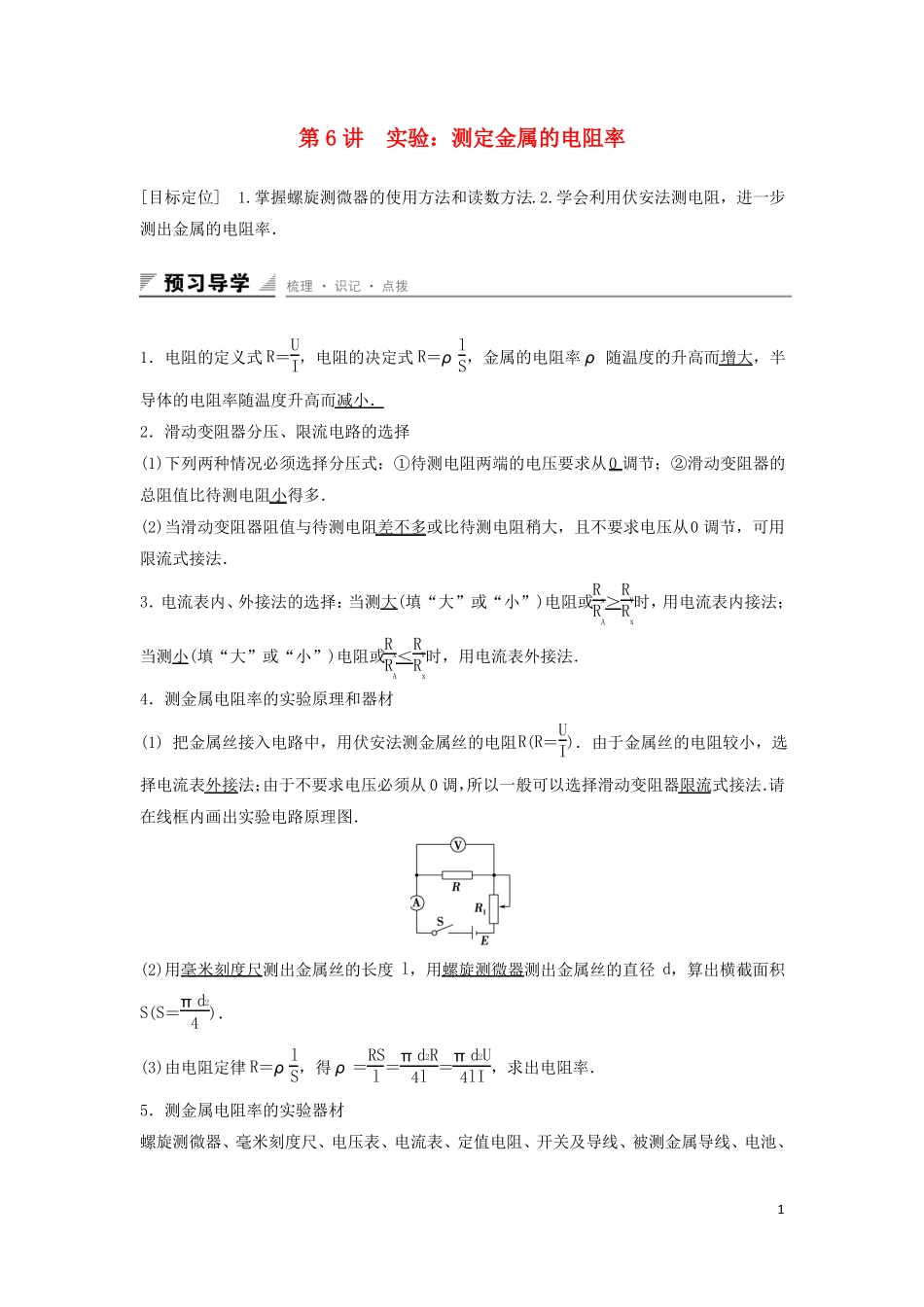

第 6 讲实验：测定金属的电阻率[目标定位]1.掌握螺旋测微器的使用方法和读数方法.2.学会利用伏安法测电阻，进一步测出金属的电阻率．1．电阻的定义式 R＝ ，电阻的决定式 R＝ρ，金属的电阻率 ρ 随温度的升高而增大，半导体的电阻率随温度升高而减小．2．滑动变阻器分压、限流电路的选择(1)下列两种情况必须选择分压式：①待测电阻两端的电压要求从0 调节；②滑动变阻器的总阻值比待测电阻小得多．(2)当滑动变阻器阻值与待测电阻差不多或比待测电阻稍大，且不要求电压从0 调节，可用限流式接法．3．电流表内、外接法的选择：当测大(填“大”或“小”)电阻或 ＞ 时，用电流表内接法；当测小(填“大”或“小”)电阻或 ＜ 时，用电流表外接法．4．测金属电阻率的实验原理和器材(1) 把金属丝接入电路中，用伏安法测金属丝的电阻R(R＝ )．由于金属丝的电阻较小，选择电流表外接法；由于不要求电压必须从 0 调，所以一般可以选择滑动变阻器限流式接法．请在线框内画出实验电路原理图．UIlSRxRVRARxRxRVRARxUI(2)用毫米刻度尺测出金属丝的长度 l，用螺旋测微器测出金属丝的直径 d，算出横截面积π dS(S＝)．42lRSπ d2Rπ d2U(3)由电阻定律 R＝ρ，得 ρ ＝＝＝，求出电阻率．Sl4l4lI5．测金属电阻率的实验器材螺旋测微器、毫米刻度尺、电压表、电流表、定值电阻、开关及导线、被测金属导线、电池、1滑动变阻器.一、测定金属电阻率实验操作1．实验步骤(1)测直径：用螺旋测微器在被测金属导线上三个不同位置各测一次直径，并记录．(2)连电路：按如图 1 所示的电路图连接实验电路．图 1(3)量长度：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3 次，并记录．(4)求电阻：把滑动变阻器的滑动触头调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关 S.改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，记入表格内，断开开关 S.(5)拆除实验电路，整理好实验器材．2．数据处理电阻 R 的数值可用以下两种方法确定：(1)计算法：利用每次测量的 U、I 值分别计算出电阻，再求出电阻的平均值作为测量结果．(2)图象法：可建立 I－U 坐标系，将测量的 U、I 值描点作出图象，利用图象的斜率来求出电阻值 R.3．实验注意事项(1)因一般金属丝电阻较小，为了减少实验的系统误差，必须选择电流表外接法．(2)本实验若用限流式接法，在接通电源之前应将滑动...
