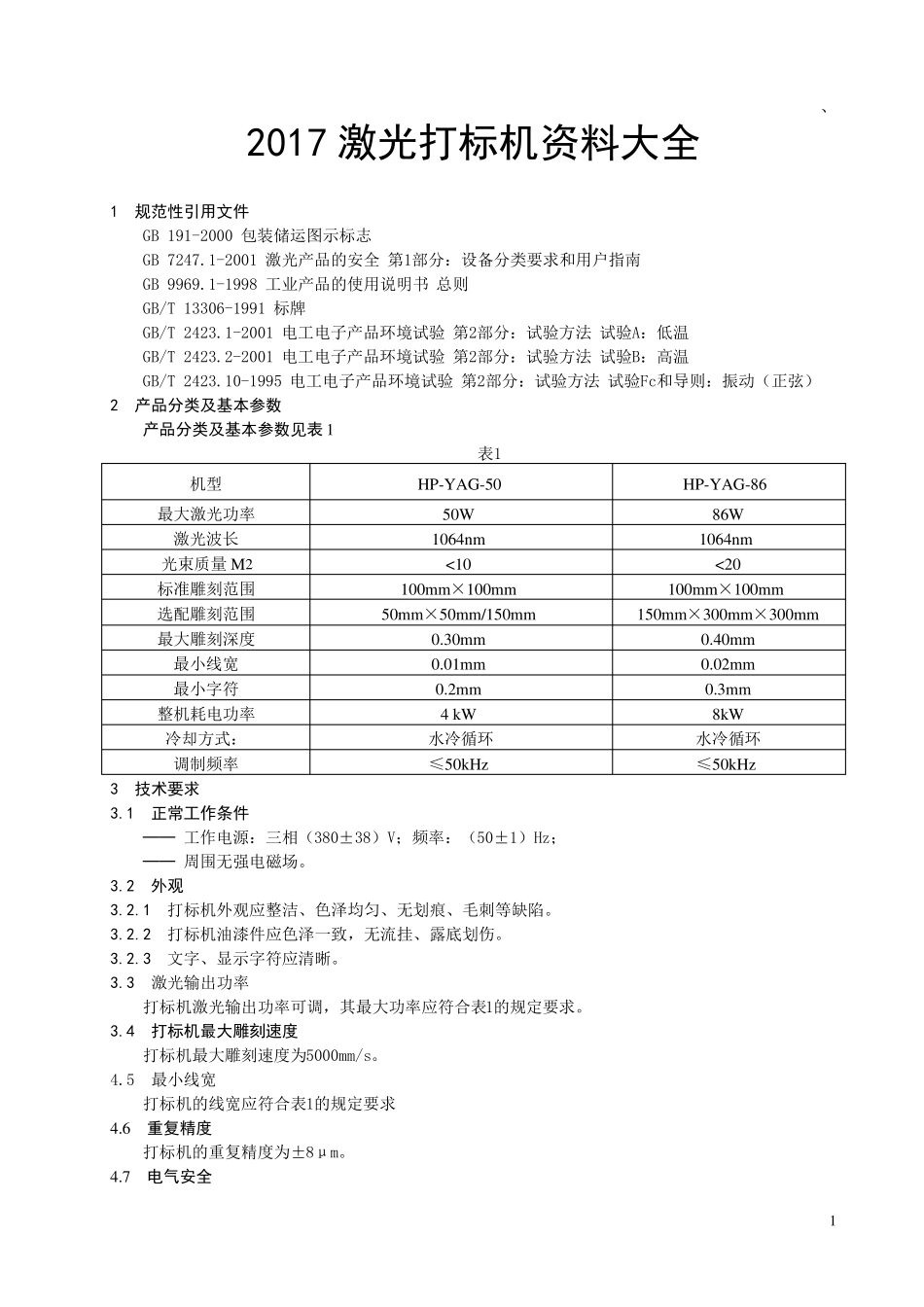

2017激光打标大全资料_第1页
1/15

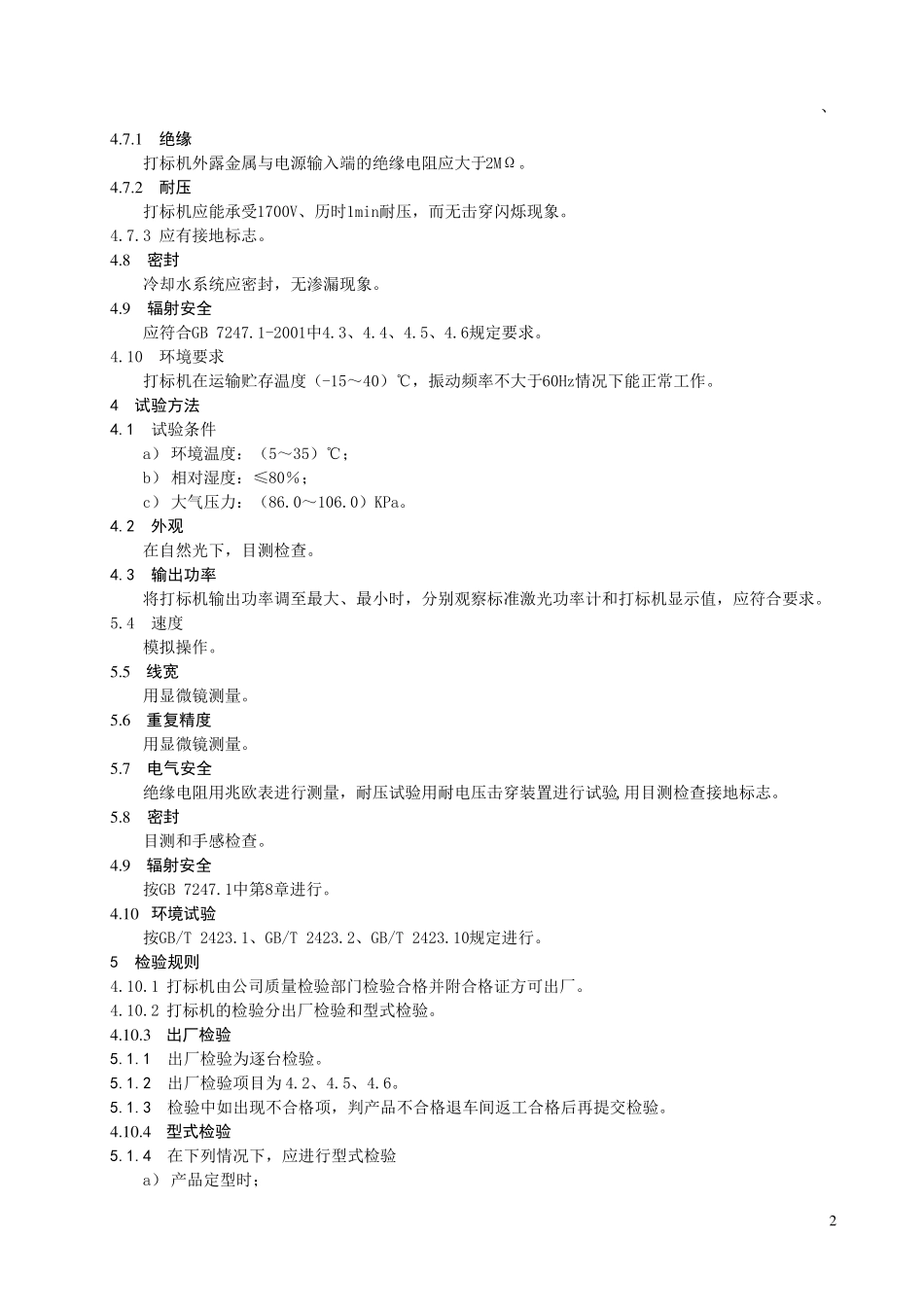

2017激光打标大全资料_第2页
2/15

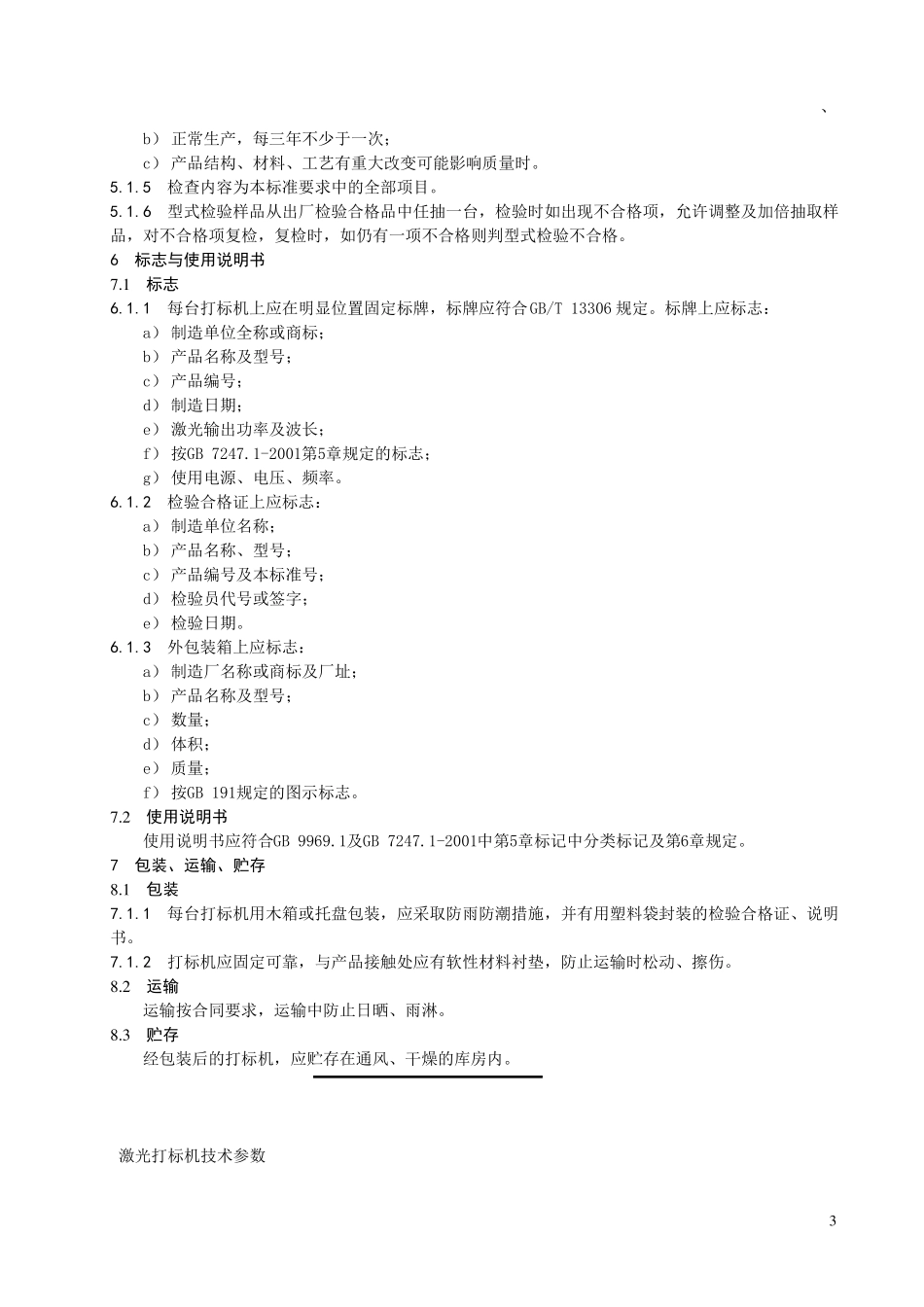

2017激光打标大全资料_第3页
3/15
、2017 激光打标机资料大全1规范性引用文件GB 191-2000 包装储运图示标志GB 7247.1-2001 激光产品的安全 第1部分:设备分类要求和用户指南GB 9969.1-1998 工业产品的使用说明书 总则GB/T 13306-1991 标牌GB/T 2423.1-2001 电工电子产品环境试验 第2部分:试验方法 试验A:低温GB/T 2423.2-2001 电工电子产品环境试验 第2部分:试验方法 试验B:高温GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动(正弦)2产品分类及基本参数产品分类及基本参数见表 1表1机型最大激光功率激光波长光束质量 M2标准雕刻范围选配雕刻范围最大雕刻深度最小线宽最小字符整机耗电功率冷却方式:调制频率HP-YAG-5050W1064nm<10100mm×100mm50mm×50mm/150mm0.30mm0.01mm0.2mm4 kW水冷循环≤50kHzHP-YAG-8686W1064nm<20100mm×100mm150mm×300mm×300mm0.40mm0.02mm0.3mm8kW水冷循环≤50kHz3技术要求3.1正常工作条件── 工作电源:三相(380±38)V;频率:(50±1)Hz;── 周围无强电磁场。3.2外观3.2.1打标机外观应整洁、色泽均匀、无划痕、毛刺等缺陷。3.2.2打标机油漆件应色泽一致,无流挂、露底划伤。3.2.3文字、显示字符应清晰。3.3激光输出功率打标机激光输出功率可调,其最大功率应符合表1的规定要求。3.4打标机最大雕刻速度打标机最大雕刻速度为5000mm/s。4.5最小线宽打标机的线宽应符合表1的规定要求4.6重复精度打标机的重复精度为±8μm。4.7电气安全1、4.7.1绝缘打标机外露金属与电源输入端的绝缘电阻应大于2MΩ。4.7.2耐压打标机应能承受1700V、历时1min耐压,而无击穿闪烁现象。4.7.3 应有接地标志。4.8密封冷却水系统应密封,无渗漏现象。4.9辐射安全应符合GB 7247.1-2001中4.3、4.4、4.5、4.6规定要求。4.10环境要求打标机在运输贮存温度(-15~40)℃,振动频率不大于60Hz情况下能正常工作。4试验方法4.1试验条件a) 环境温度:(5~35)℃;b) 相对湿度:≤80%;c) 大气压力:(86.0~106.0)KPa。4.2外观在自然光下,目测检查。4.3输出功率将打标机输出功率调至最大、最小时,分别观察标准激光功率计和打标机显示值,应符合要求。5.4速度模拟操作。5.5线宽用显微镜测量。5.6重复精度用显微镜测量。5.7电气安全绝缘电阻用兆欧表进行测量,耐压试验用耐电压击穿装置进行试验,用目测检查接地标志。5.8密封目测和手感检查。4.9辐射安全按GB 7247.1中第8章进行。4.10 环境试验按GB/...
