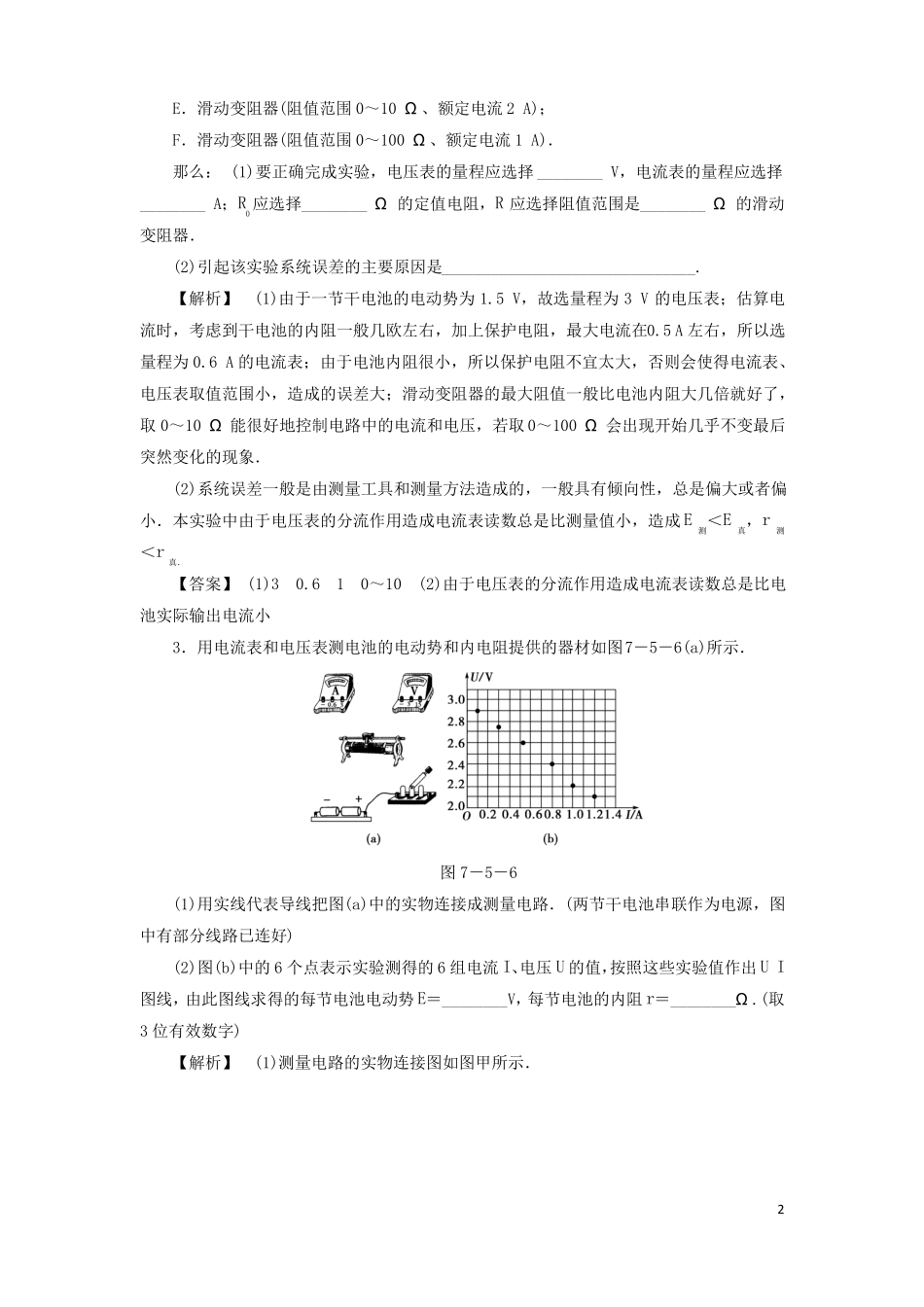

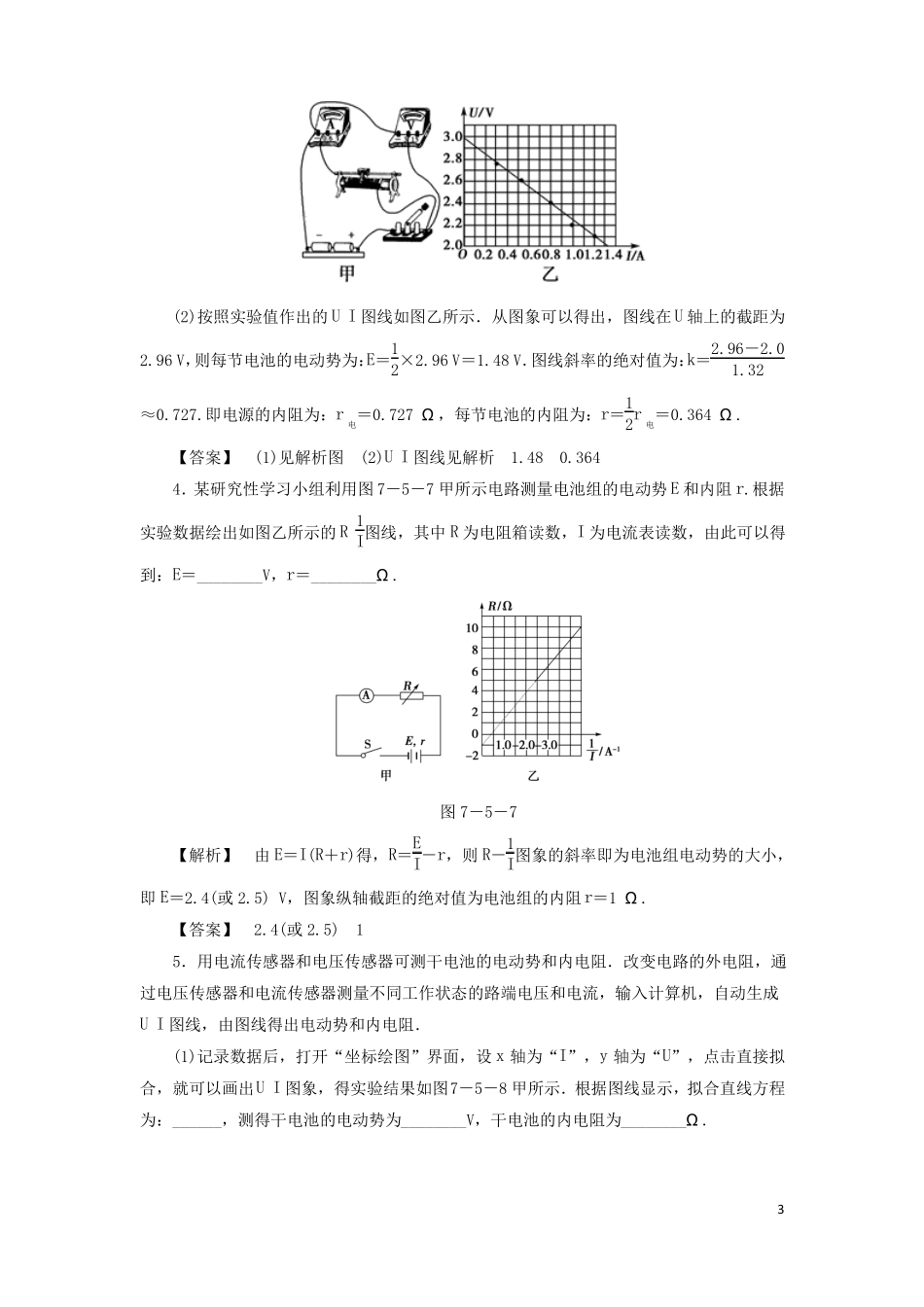

实验九测定电源电动势和内阻1．(双选)某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为 0～20 Ω ，连接电路的实物图如图 7－5－4 所示．该学生接线中错误的和不规范的做法是()图 7－5－4A．滑动变阻器不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线不妥【解析】由图中接线可知，滑动变阻器能起到变阻作用，电流表正、负极连错，电压表始终有读数，电压表量程为 3 V 符合实验要求，电压表接线应接到开关外侧，故 B、D 两项中不规范．【答案】BD图 7－5－52．用图 7－5－5 所示电路，测量一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻 R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：A．电流表(量程 0.6 A、3 A)；B．电压表(量程 3 V、15 V)；C．定值电阻(阻值 1 Ω 、额定功率 5 W)；D．定值电阻(阻值 10 Ω 、额定功率 10 W)；1E．滑动变阻器(阻值范围 0～10 Ω 、额定电流 2 A)；F．滑动变阻器(阻值范围 0～100 Ω 、额定电流 1 A)．那么： (1)要正确完成实验，电压表的量程应选择 ________ V，电流表的量程应选择________ A；R0应选择________ Ω 的定值电阻，R 应选择阻值范围是________ Ω 的滑动变阻器．(2)引起该实验系统误差的主要原因是_______________________________.【解析】(1)由于一节干电池的电动势为 1.5 V，故选量程为 3 V 的电压表；估算电流时，考虑到干电池的内阻一般几欧左右，加上保护电阻，最大电流在0.5 A 左右，所以选量程为 0.6 A 的电流表；由于电池内阻很小，所以保护电阻不宜太大，否则会使得电流表、电压表取值范围小，造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好了，取 0～10 Ω 能很好地控制电路中的电流和电压，若取 0～100 Ω 会出现开始几乎不变最后突然变化的现象．(2)系统误差一般是由测量工具和测量方法造成的，一般具有倾向性，总是偏大或者偏小．本实验中由于电压表的分流作用造成电流表读数总是比测量值小，造成 E测＜E真，r＜r真．【答案】 (1)30.610～10(2)由于电压表的分流作用造成电流表读数总是比电池实际输出电流小3．用电流表和电压表测电池的电动势和内电阻提供的器材如图7－5－6(a)所示．测图 7－5－6(1)用实线代表导线把图(a)中的实物连接成测量电路．(两节干电池串联作为电...
