2018年高考物理一轮复习试验十四测定玻璃的折射率教学案!

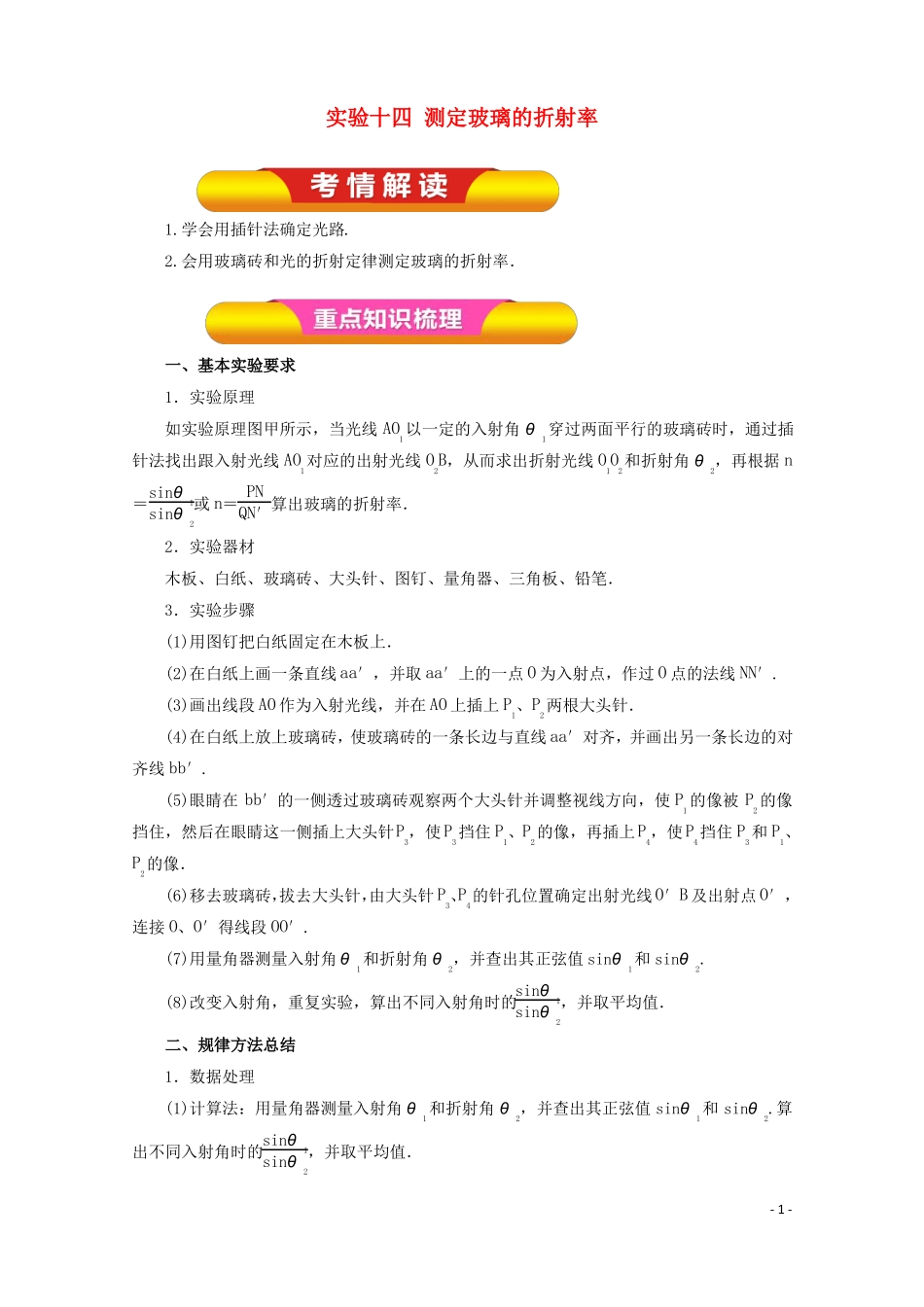

实验十四 测定玻璃的折射率1.学会用插针法确定光路.2.会用玻璃砖和光的折射定律测定玻璃的折射率．一、基本实验要求1．实验原理如实验原理图甲所示，当光线 AO1以一定的入射角 θ1穿过两面平行的玻璃砖时，通过插针法找出跟入射光线 AO1对应的出射光线 O2B，从而求出折射光线 O1O2和折射角 θ2，再根据 n＝sinθ1PN或 n＝算出玻璃的折射率．sinθ2QN′2．实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．3．实验步骤(1)用图钉把白纸固定在木板上．(2)在白纸上画一条直线 aa′，并取 aa′上的一点 O 为入射点，作过 O 点的法线 NN′.(3)画出线段 AO 作为入射光线，并在 AO 上插上 P1、P2两根大头针．(4)在白纸上放上玻璃砖，使玻璃砖的一条长边与直线 aa′对齐，并画出另一条长边的对齐线 bb′.(5)眼睛在 bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使 P1 的像被 P2的像挡住，然后在眼睛这一侧插上大头针P3，使 P3挡住 P1、P2的像，再插上P4，使P4挡住 P3和 P1、P2的像．(6)移去玻璃砖，拔去大头针，由大头针 P3、P4的针孔位置确定出射光线O′B 及出射点 O′，连接 O、O′得线段 OO′.(7)用量角器测量入射角 θ1和折射角 θ2，并查出其正弦值 sinθ1和 sinθ2.sinθ1(8)改变入射角，重复实验，算出不同入射角时的，并取平均值．sinθ2二、规律方法总结1．数据处理(1)计算法：用量角器测量入射角 θ1和折射角 θ2，并查出其正弦值 sinθ1和 sinθ2.算sinθ1出不同入射角时的，并取平均值．sinθ2- 1 -(2)作 sinθ1－sinθ2图象：改变不同的入射角 θ1，测出不同的折射角 θ2，作 sinθ1－sinθ1sinθ2图象，由 n＝可知图象应为直线，如实验原理图乙所示，其斜率为折射率．sinθ2(3)“单位圆”法确定 sinθ1、sinθ2，计算折射率 n.以入射点 O 为圆心，以一定的长度 R 为半径画圆，交入射光线 OA 于 E 点，交折射光线 OO′于 E′点，过E 作 NN′的垂线 EH，过E′作 NN′的垂线 E′H′.如实验原理图丙所示，sinθ＝，sinθ2＝1EHOEE′H′sinθ1EH，OE＝OE′＝R，则 n＝＝.只要用刻度尺量出 EH、E′H′OE′sinθ2E′H′的长度就可以求出 n.2．注意事项(1)用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面，严禁把玻璃砖当尺子画玻璃砖的另一边 bb′.(2)实验过程中，玻璃砖在纸上的位置不可移动．(3)大头针应竖直地插在白纸上，...
