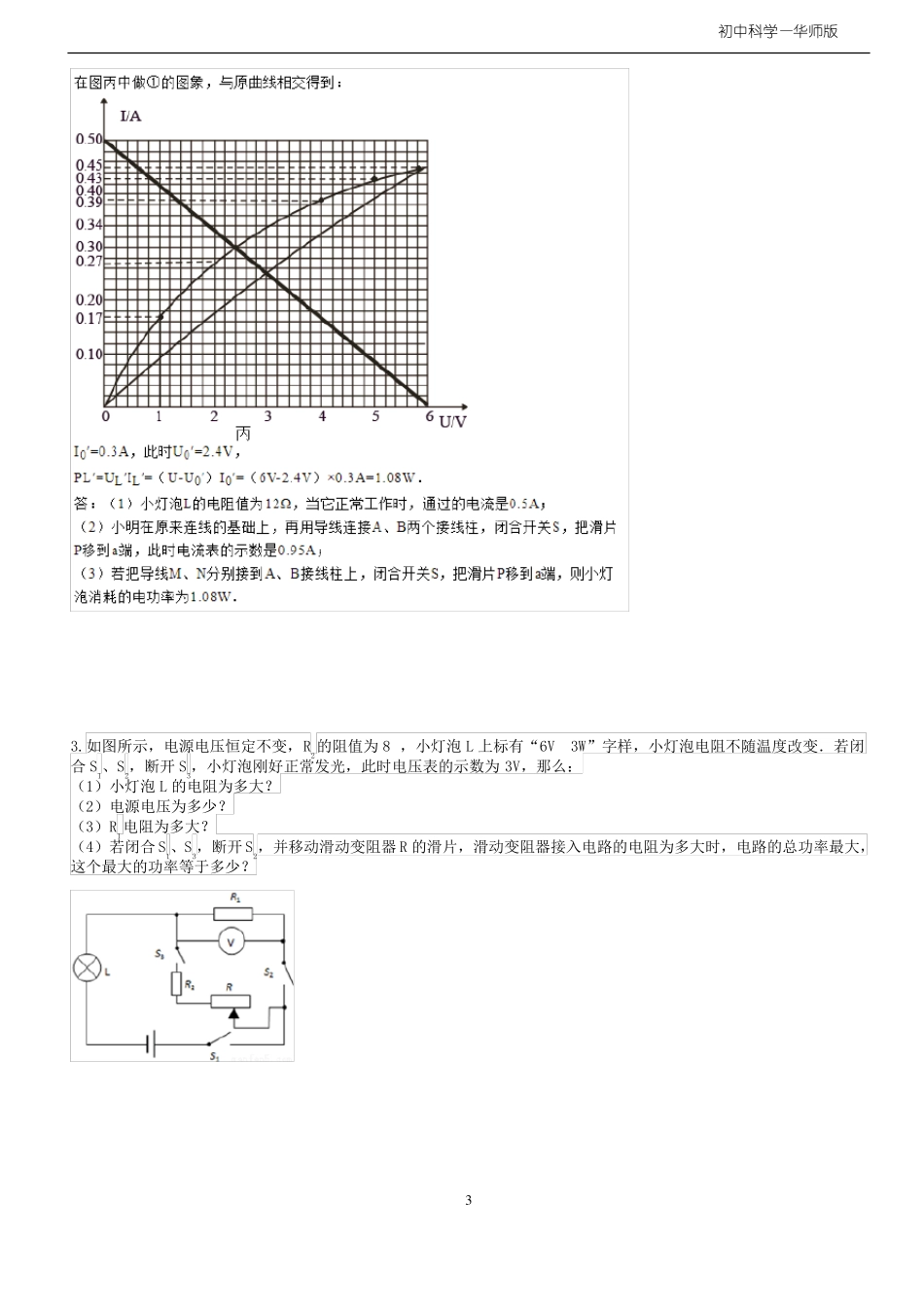

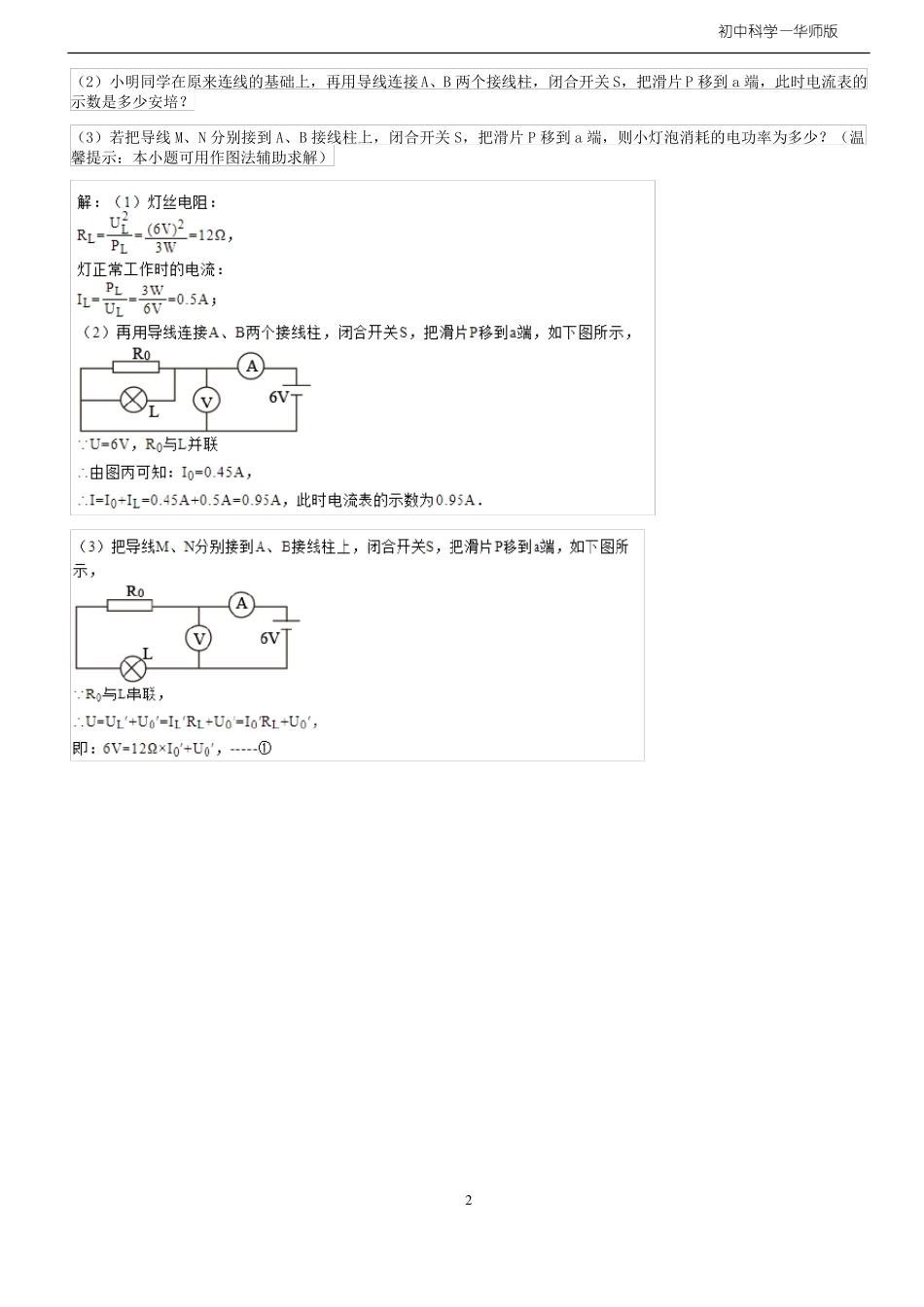

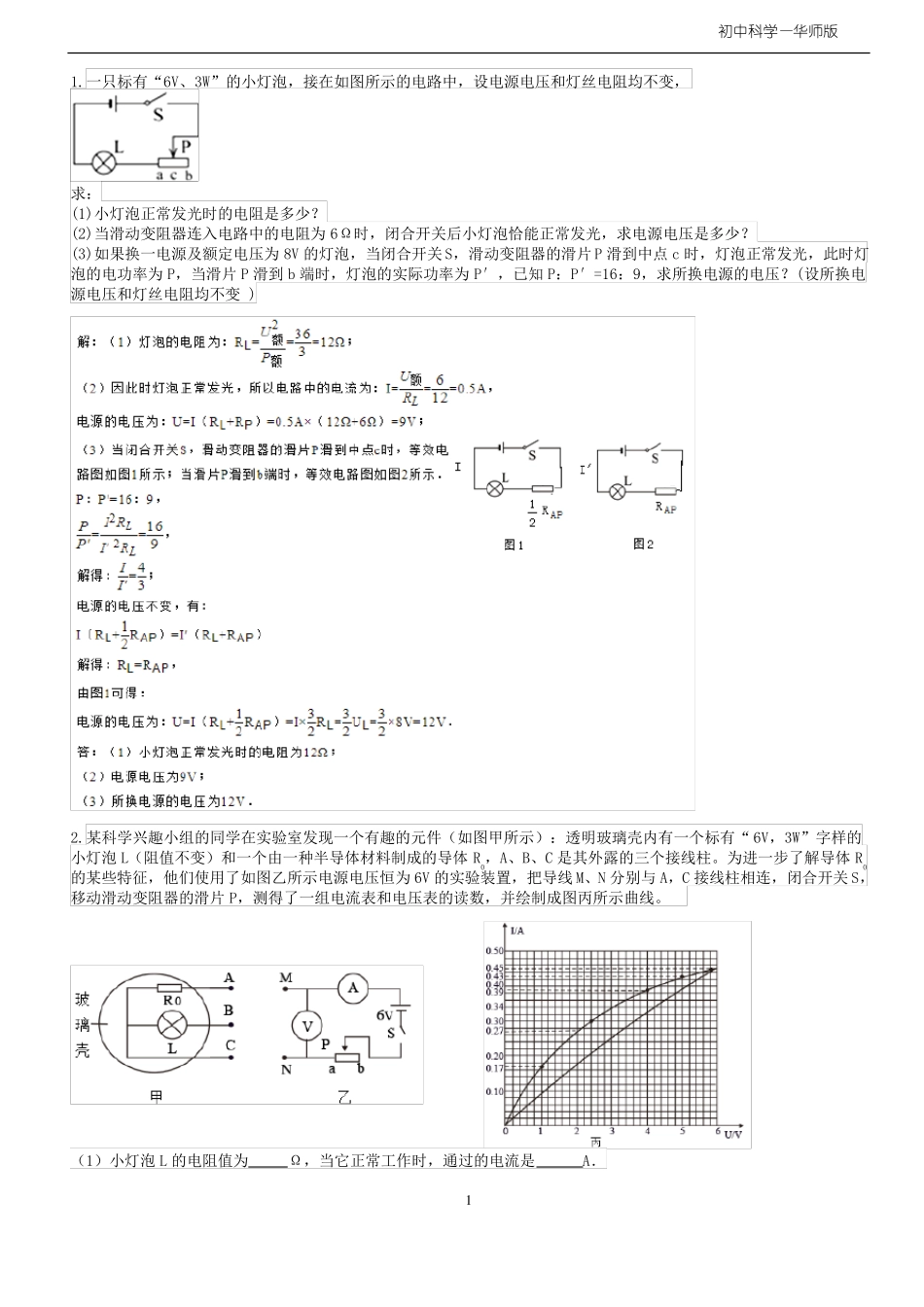

初中科学—华师版1.一只标有“6V、3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：(1)小灯泡正常发光时的电阻是多少？(2)当滑动变阻器连入电路中的电阻为 6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？(3)如果换一电源及额定电压为 8V 的灯泡，当闭合开关 S，滑动变阻器的滑片 P 滑到中点 c 时，灯泡正常发光，此时灯泡的电功率为 P，当滑片 P 滑到 b 端时，灯泡的实际功率为 P′，已知 P：P′=16：9，求所换电源的电压？(设所换电源电压和灯丝电阻均不变 )2.某科学兴趣小组的同学在实验室发现一个有趣的元件（如图甲所示）：透明玻璃壳内有一个标有“ 6V，3W”字样的小灯泡 L（阻值不变）和一个由一种半导体材料制成的导体 R0，A、B、C 是其外露的三个接线柱。为进一步了解导体 R0的某些特征，他们使用了如图乙所示电源电压恒为 6V 的实验装置，把导线 M、N 分别与 A，C 接线柱相连，闭合开关 S，移动滑动变阻器的滑片 P，测得了一组电流表和电压表的读数，并绘制成图丙所示曲线。（1）小灯泡 L 的电阻值为Ω，当它正常工作时，通过的电流是 A．1初中科学—华师版（2）小明同学在原来连线的基础上，再用导线连接 A、B 两个接线柱，闭合开关 S，把滑片 P 移到 a 端，此时电流表的示数是多少安培？（3）若把导线 M、N 分别接到 A、B 接线柱上，闭合开关 S，把滑片 P 移到 a 端，则小灯泡消耗的电功率为多少？（温馨提示：本小题可用作图法辅助求解）2初中科学—华师版3.如图所示，电源电压恒定不变，R2的阻值为 8 ，小灯泡 L 上标有“6V3W”字样，小灯泡电阻不随温度改变．若闭合 S1、S2，断开 S3，小灯泡刚好正常发光，此时电压表的示数为 3V，那么：（1）小灯泡 L 的电阻为多大？（2）电源电压为多少？（3）R1电阻为多大？（4）若闭合 S1、S3，断开 S2，并移动滑动变阻器 R 的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？3初中科学—华师版4.如图所示，电源电压保持不变，定值电阻R=20Ω，滑动变阻器的最大阻值是 12Ω，灯泡的额定电功率为 2W．不考虑灯泡电阻的变化．(1)当只闭合开关 S1，滑动变阻器的滑片 P 位于最左端 a 时，电流表的读数为 O.3A，求：电源电压 U；(2)保持滑动变阻器滑片位置不变，再闭合开关 S2，灯泡恰好正常发光，求：灯泡的电阻 RL；(3)当断开 S1，闭合 S2，将滑...
