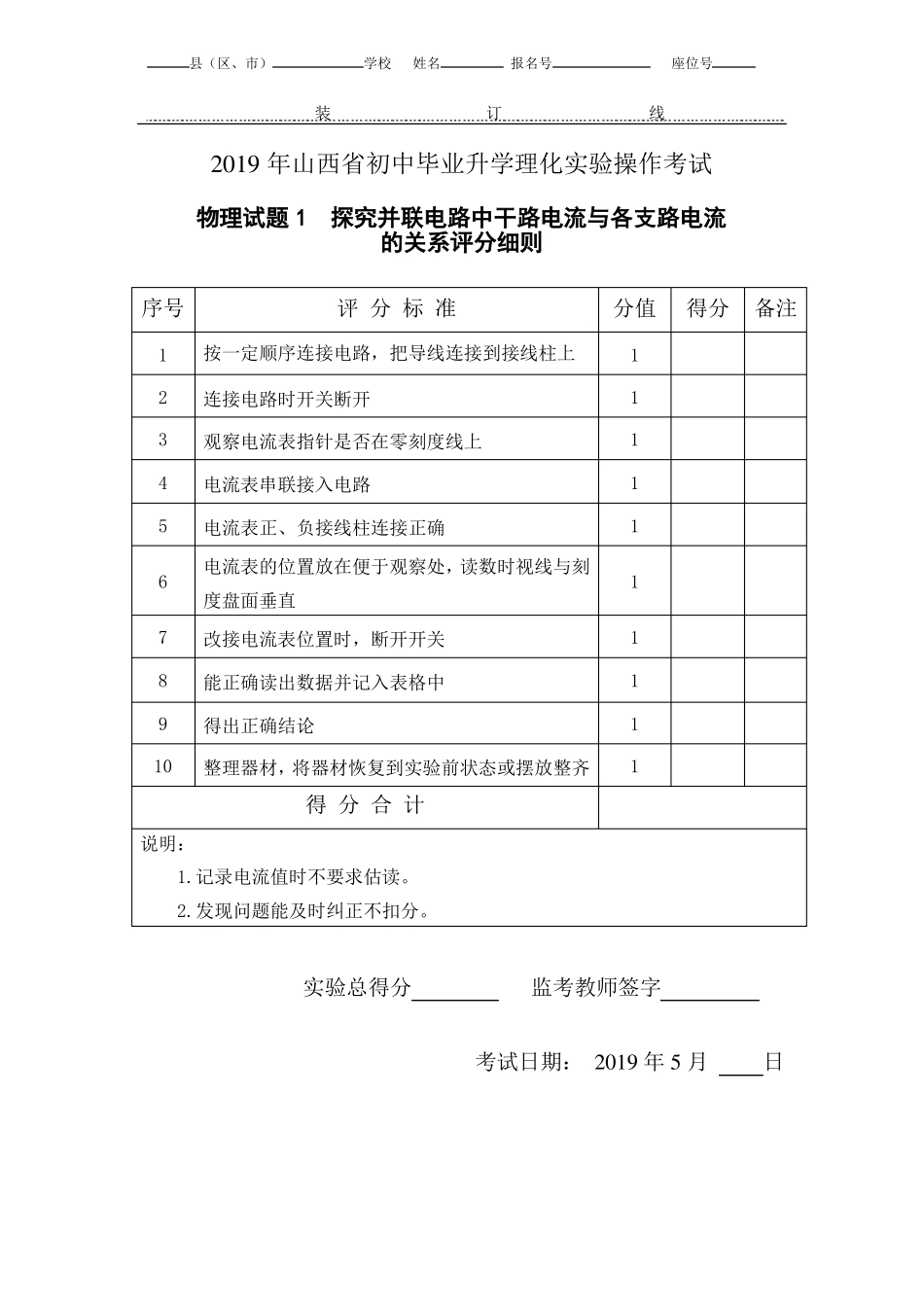

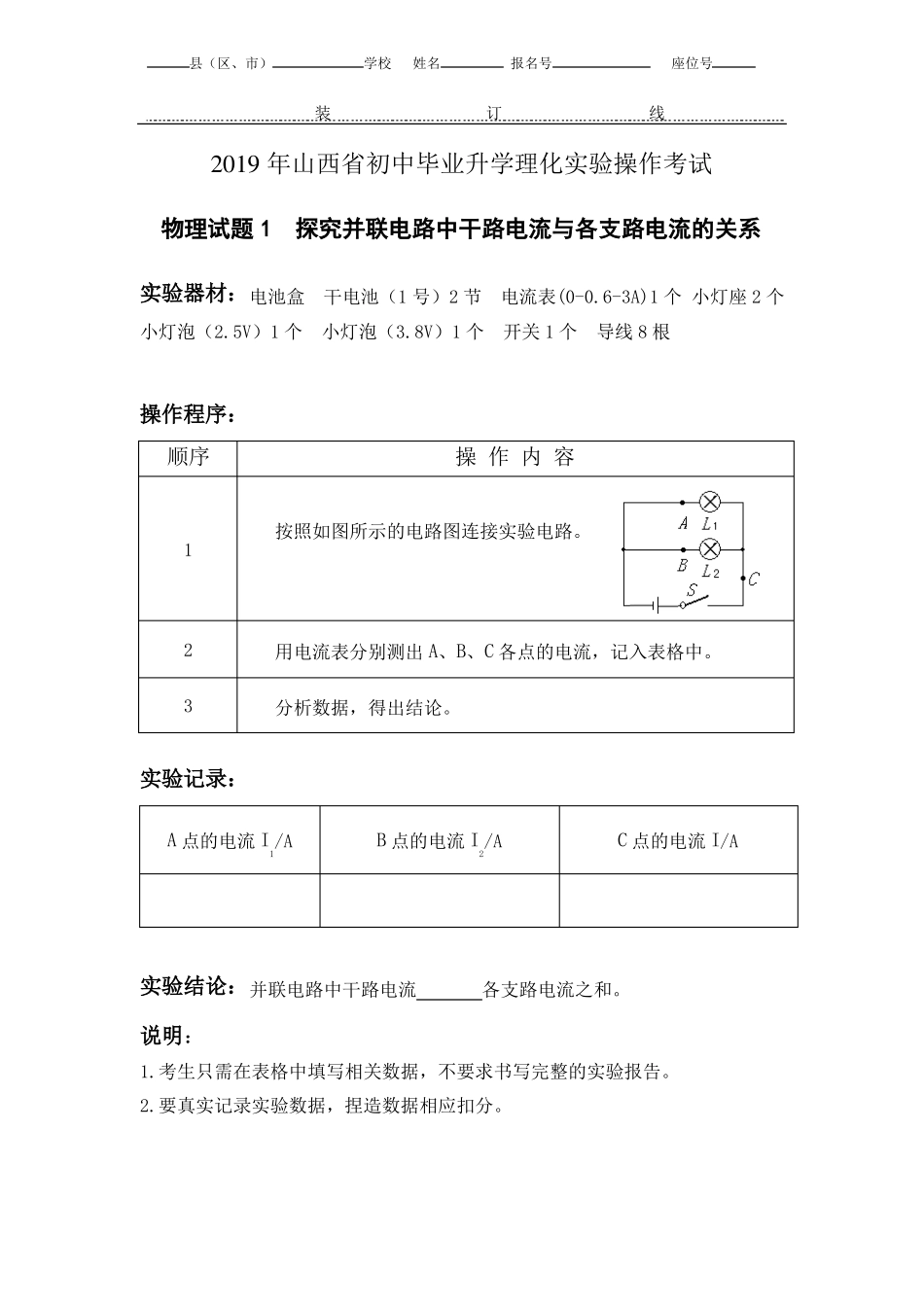

县（区、市）学校姓名报名号座位号装订线2019 年山西省初中毕业升学理化实验操作考试物理试题 1探究并联电路中干路电流与各支路电流的关系实验器材：电池盒干电池（1 号）2 节电流表(0-0.6-3A)1 个 小灯座 2 个小灯泡（2.5V）1 个小灯泡（3.8V）1 个开关 1 个导线 8 根操作程序：顺序1按照如图所示的电路图连接实验电路。操 作 内 容23用电流表分别测出 A、B、C 各点的电流，记入表格中。分析数据，得出结论。实验记录：A 点的电流 I1/AB 点的电流 I2/AC 点的电流 I/A实验结论：并联电路中干路电流各支路电流之和。说明：1.考生只需在表格中填写相关数据，不要求书写完整的实验报告。2.要真实记录实验数据，捏造数据相应扣分。县（区、市）学校姓名报名号座位号装订线2019 年山西省初中毕业升学理化实验操作考试物理试题 1探究并联电路中干路电流与各支路电流的关系评分细则序号12345678910评 分 标 准按一定顺序连接电路，把导线连接到接线柱上连接电路时开关断开观察电流表指针是否在零刻度线上电流表串联接入电路电流表正、负接线柱连接正确电流表的位置放在便于观察处，读数时视线与刻度盘面垂直改接电流表位置时，断开开关能正确读出数据并记入表格中得出正确结论整理器材，将器材恢复到实验前状态或摆放整齐分值得分备注1111111111得 分 合 计说明：1.记录电流值时不要求估读。2.发现问题能及时纠正不扣分。实验总得分监考教师签字考试日期： 2019 年 5 月日县（区、市）学校姓名报名号座位号装订线2019 年山西省初中毕业升学理化实验操作考试物理试题 2探究串联电路中用电器两端的电压与电源两端电压的关系实验器材：电池盒干电池（1 号）2 节电压表(0-3-15V)1 个开关 1 个小灯泡（2.5V）1 个小灯泡（3.8V）1 个小灯座 2 个导线 7 根操作程序：顺序操 作 内 容1按照如图所示的电路图连接实验电路。23用电压表分别测出 A 与 B 、B 与 C、 A 与 C 之间的电压，记入表格中。分析数据，得出结论。实验记录：L1两端的电压 U1/VL2两端的电压 U2/V电源两端的电压 U/V实验结论：串联电路中用电器两端的电压之和________电源两端的电压。说明：1．考生只需在表格中填写相关数据，不要求书写完整的实验报告。2．要真实记录实验数据，捏造数据相应扣分。县（区、市）学校姓名报名号座位号装订线2019 年山西省初中毕业升学理化实验操作考试物理试题 2探究串联电路中用电器两端的电...
