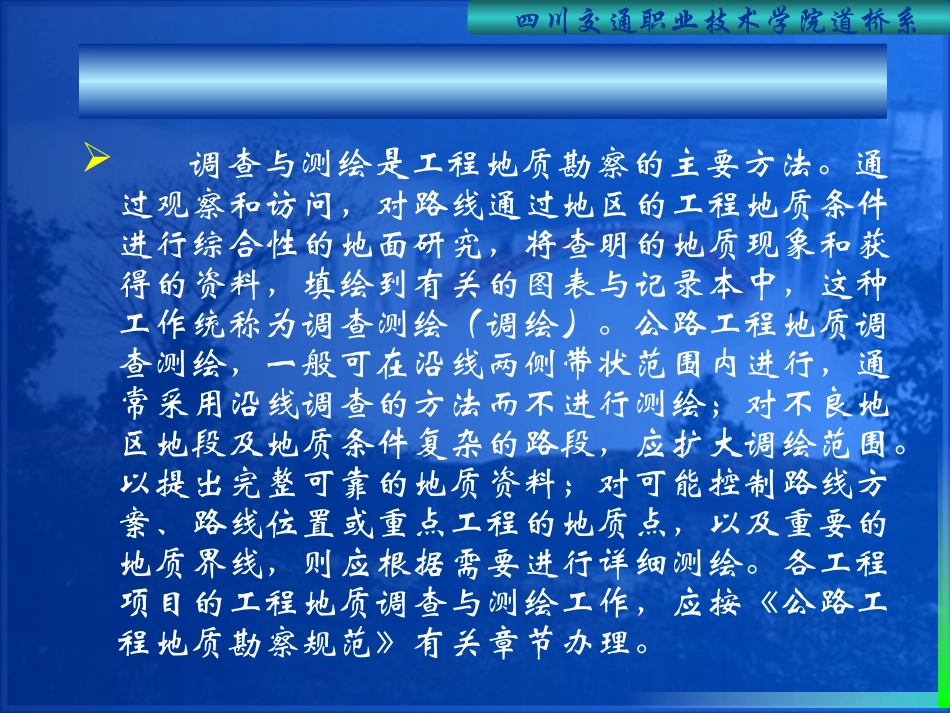

四川交通职业技术学院道桥系第九章公路工程地质调查课件制作：张斌四川交通职业技术学院道桥系主要内容第一节概述第二节工程地质调查方法第三节工程地质测绘方法第四节工程案例【重点】公路工程地质调查测绘的内容与方法。【难点】现场调查四川交通职业技术学院道桥系调查与测绘是工程地质勘察的主要方法。通过观察和访问，对路线通过地区的工程地质条件进行综合性的地面研究，将查明的地质现象和获得的资料，填绘到有关的图表与记录本中，这种工作统称为调查测绘（调绘）。公路工程地质调查测绘，一般可在沿线两侧带状范围内进行，通常采用沿线调查的方法而不进行测绘；对不良地区地段及地质条件复杂的路段，应扩大调绘范围。以提出完整可靠的地质资料；对可能控制路线方案、路线位置或重点工程的地质点，以及重要的地质界线，则应根据需要进行详细测绘。各工程项目的工程地质调查与测绘工作，应按《公路工程地质勘察规范》有关章节办理。四川交通职业技术学院道桥系一、工程地质调查与测绘的基本规定(1)各级公路均须作工程地质调查。高速公路、一级公路、二级公路和独立工点，应进行工程地质测绘工作。对三、四级公路的不良地质地段，也可测绘工程地质平面图和纵断面图。工程地质条件简单的一般公路，可不进行地质测绘。(2)工程地质调查与测绘的目的在于查明公路走廊范围内的地貌、地质条件，并结合区域地质资料，对路基、桥梁、隧道及其他结构物的稳定性、适宜性作出评价，且为工程地质勘探、测试工作及工点布置提供依据。(3)工程地质调查与测绘的内容应收集当地航空照片、气象、水文、地质、植被、冻深、最高洪水位及其发生季节、淹没范围等资料，了解人类活动对不良地质的影响，调查了解当地公路建设及其相关工程的经验总结。四川交通职业技术学院道桥系二、工程地质调查与测绘的要求（1）可行性研究阶段，主要是对沿线及重大工程进行工程地质调查，发现并研究关键性的工程地质问题。工程地质调查与测绘工作，一般是在初勘阶段进行。详勘阶段仅在初勘阶段的基础上，对某些专门性的地质问题作必要的补充调查与测绘。（2）测绘时的填图底图可采用已有的地形图为底图进行测绘，比例尺的大小视需要而定。测绘工作中，所采用的公路工程地质图例及符一号，应符合公路工程地质勘察规范附录C的规定。四川交通职业技术学院道桥系（3）地质观测点的布置、密度和定位应符合以下要求:l)在地质构造线、地层接触线、岩性分界线、标准层位和每个地质单元体应有地质观测点。2)地质观测点的密度应根据场地地貌、地质条件、成图比例尺及工程特点确定。地质观测点应具有代表性和控制性。四川交通职业技术学院道桥系3）地质观测点应充分利用天然或人工露头。当露头少时，可按实际情况布置勘探点。4)地质观测点的定位，应根据精度要求和地质条件的复杂程度选用目测法、半仪器法和仪器法。对一般地质观测点和地质界限，以明显的地形、地物和其他测点作控制定点。对有特殊意义和对工程有重要影响的地质观测点，应用仪器法定点。四川交通职业技术学院道桥系三、工程地质调查与测绘的范围（1）调查的工程项目:一般应包括路线、桥梁、隧道、路基及其附属工程中有影响的工程地质现象。（2）测绘范围:应包括路线正线及各比较方案的走廊地带。大桥、特大桥轴线附近的河床和两岸谷坡及阶地，以及河流上、下游，其测绘范围与桥位图相同。长、大隧道所穿越的全部地段(包括洞口路堑)。对于不良地质和特殊性岩土的调绘范围，应视具体情况和类别以及处理范围加以确定。四川交通职业技术学院道桥系四、工程地质调查与测绘的内容工程地质调查测绘的内容应视要求而定。调查测绘的重点也因勘察设计阶段及工程类型的不同而各有所侧重。但其基本内容不外以下几个方面。1．地形、地貌地形、地貌的类型、成因、特征与发展过程；地形、地貌与岩性、构造等地质因素的关系；地形、地貌与工程地质条件的关系，对路线布设及路基工程的影响等。2．地层、岩性地层的层序、厚度、时代、成因及其分布情况；岩性、风化破碎程度及风化层厚度；土石的类别，工程性质及对工程的影响等。四川交通职业技术学院道...
