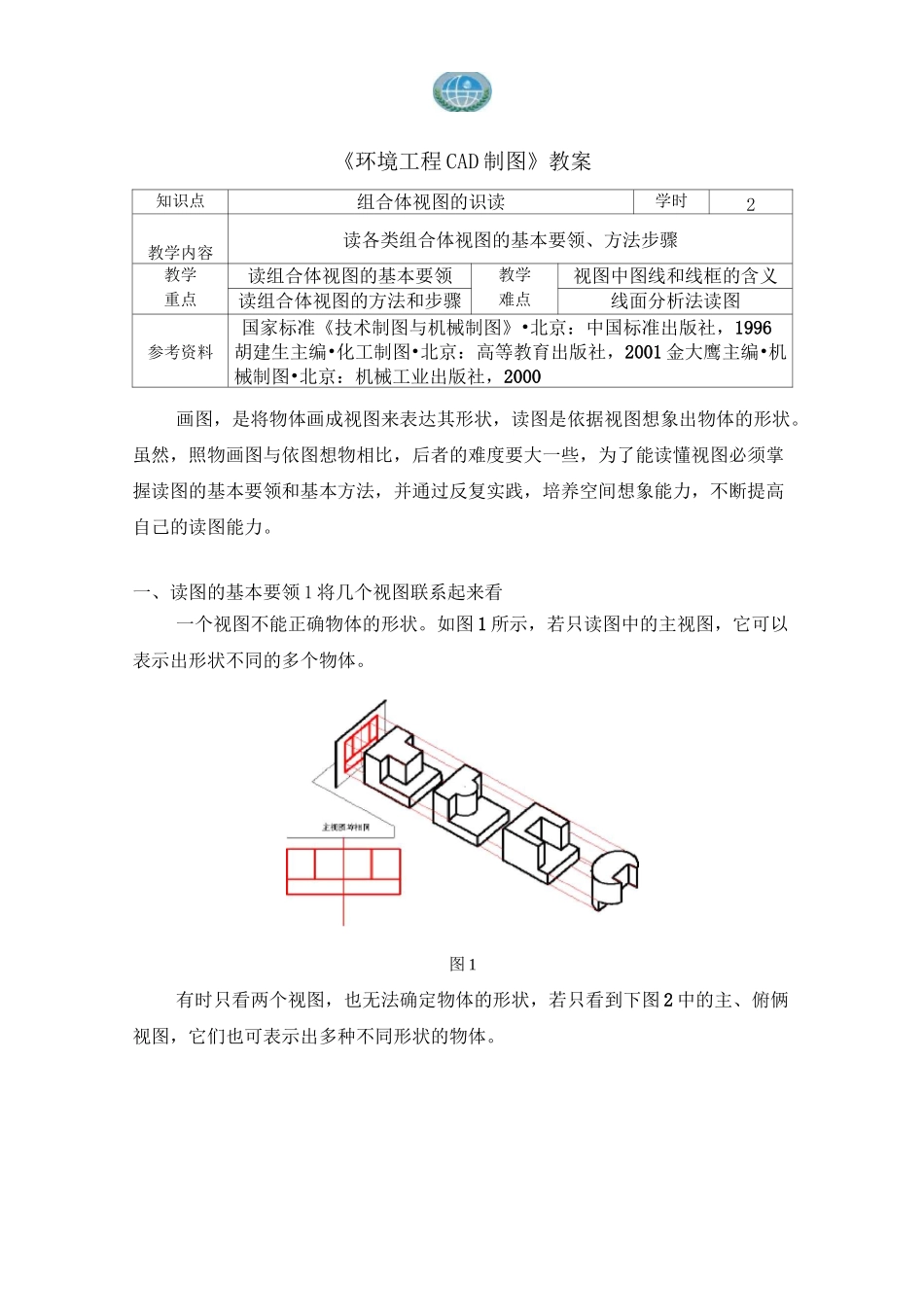

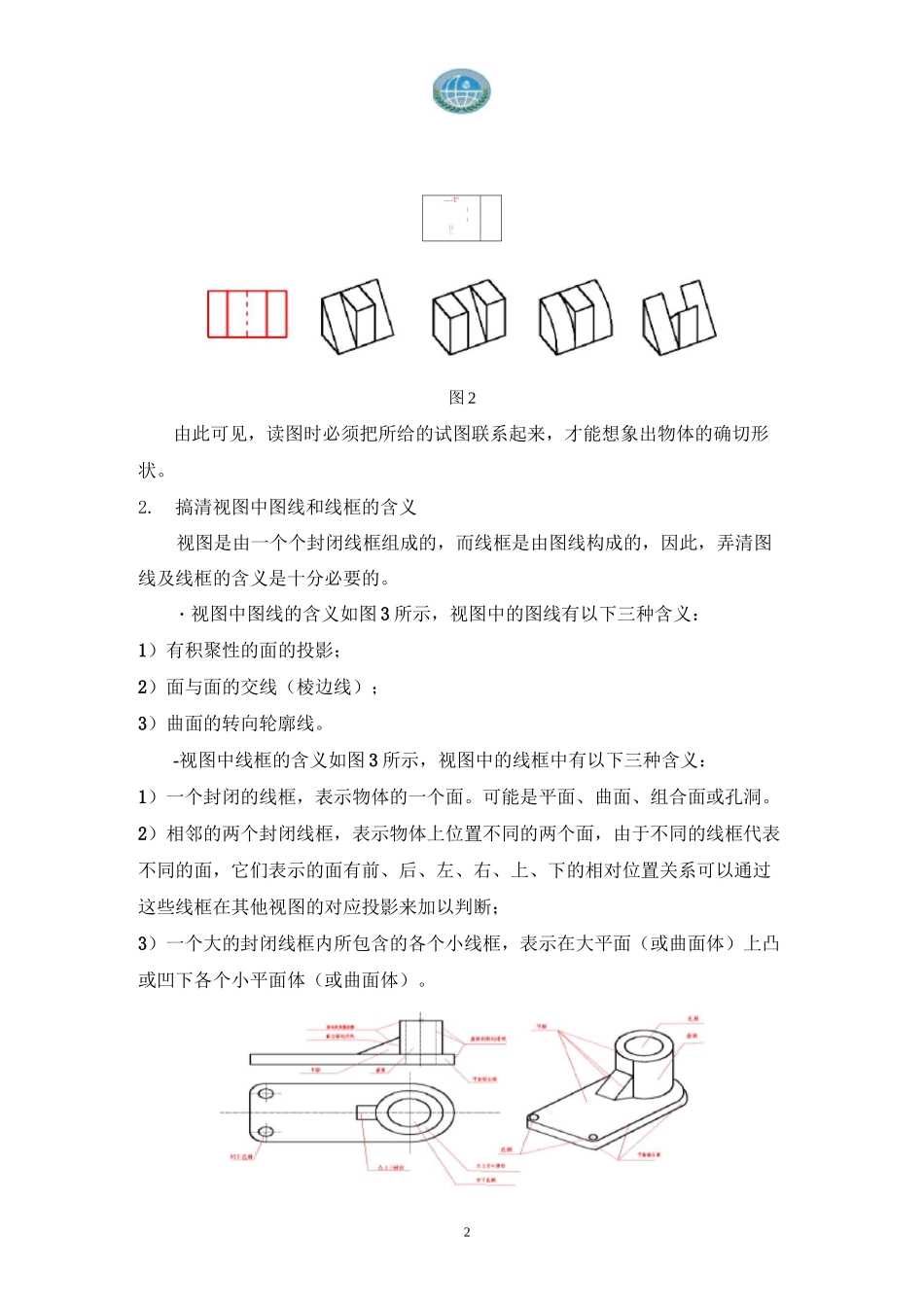

《环境工程 CAD 制图》教案知识点组合体视图的识读学时2教学内容读各类组合体视图的基本要领、方法步骤教学读组合体视图的基本要领教学视图中图线和线框的含义重点读组合体视图的方法和步骤难点线面分析法读图参考资料国家标准《技术制图与机械制图》•北京：中国标准出版社，1996胡建生主编•化工制图•北京：高等教育出版社，2001 金大鹰主编•机械制图•北京：机械工业出版社，2000画图，是将物体画成视图来表达其形状，读图是依据视图想象出物体的形状。虽然，照物画图与依图想物相比，后者的难度要大一些，为了能读懂视图必须掌握读图的基本要领和基本方法，并通过反复实践，培养空间想象能力，不断提高自己的读图能力。一、读图的基本要领 1 将几个视图联系起来看一个视图不能正确物体的形状。如图 1 所示，若只读图中的主视图，它可以表示出形状不同的多个物体。图 1有时只看两个视图，也无法确定物体的形状，若只看到下图 2 中的主、俯俩视图，它们也可表示出多种不同形状的物体。2—-T111|111图 2由此可见，读图时必须把所给的试图联系起来，才能想象出物体的确切形状。2.搞清视图中图线和线框的含义视图是由一个个封闭线框组成的，而线框是由图线构成的，因此，弄清图线及线框的含义是十分必要的。・视图中图线的含义如图 3 所示，视图中的图线有以下三种含义：1）有积聚性的面的投影；2）面与面的交线（棱边线）；3）曲面的转向轮廓线。-视图中线框的含义如图 3 所示，视图中的线框中有以下三种含义：1）一个封闭的线框，表示物体的一个面。可能是平面、曲面、组合面或孔洞。2）相邻的两个封闭线框，表示物体上位置不同的两个面，由于不同的线框代表不同的面，它们表示的面有前、后、左、右、上、下的相对位置关系可以通过这些线框在其他视图的对应投影来加以判断；3）一个大的封闭线框内所包含的各个小线框，表示在大平面（或曲面体）上凸或凹下各个小平面体（或曲面体）。国家职业教育水环境监测与治理专业教学资源库3国家职业教育水环境监测与治理专业教学资源库4国家职业教育水环境监测与治理专业教学资源库5可判断该物体的主体应是长方体。第二步：确定切割面的形状和位置第三步：逐个想象各切割处的形状第四步：想象整体形状国家职业教育水环境监测与治理专业教学资源库6缺口已图 5国家职业教育水环境监测与治理专业教学资源库7k 读图综合实例国家职业教育水环境监测与治理专业教学资源库8根据两个视图补画第三...
