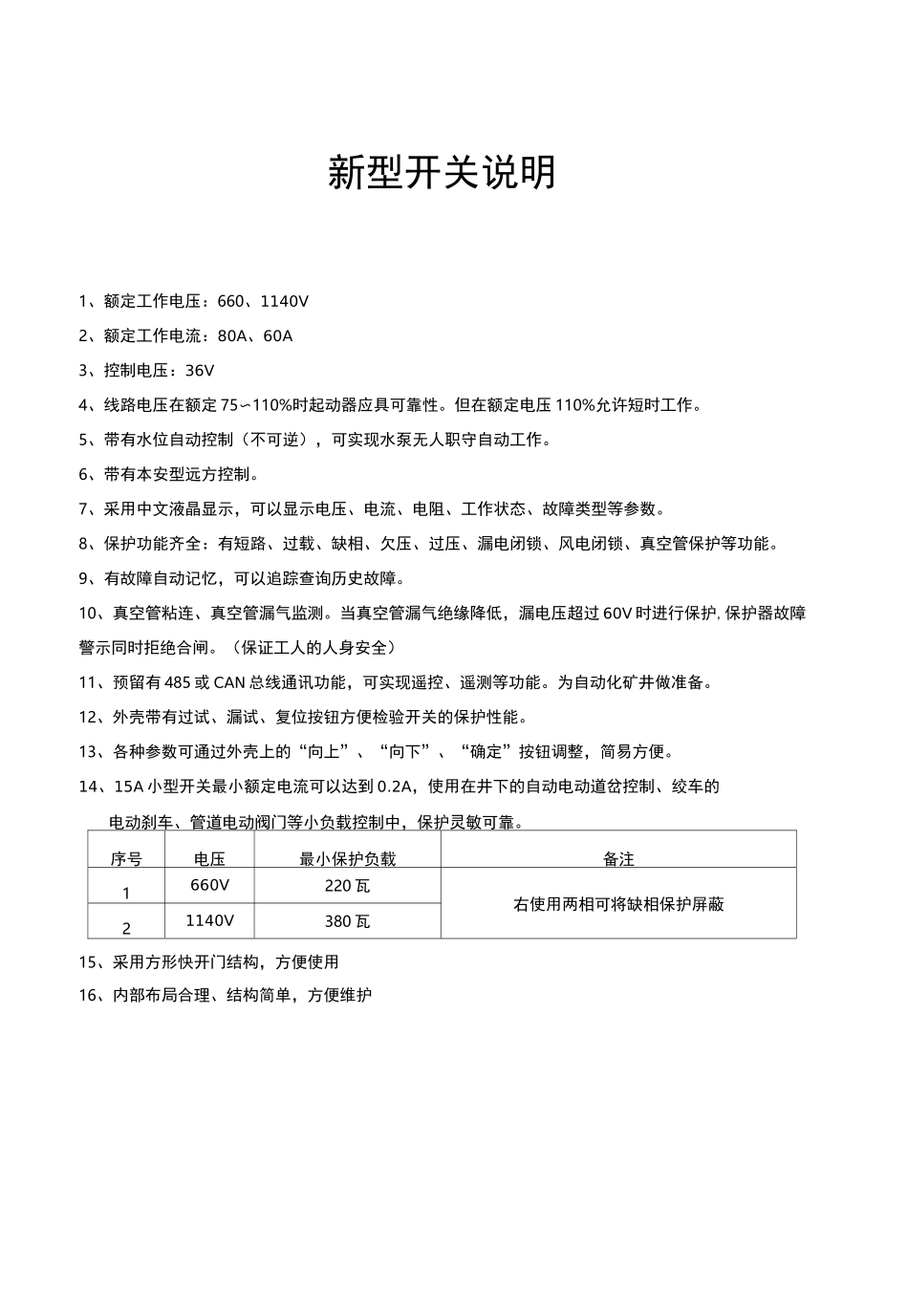

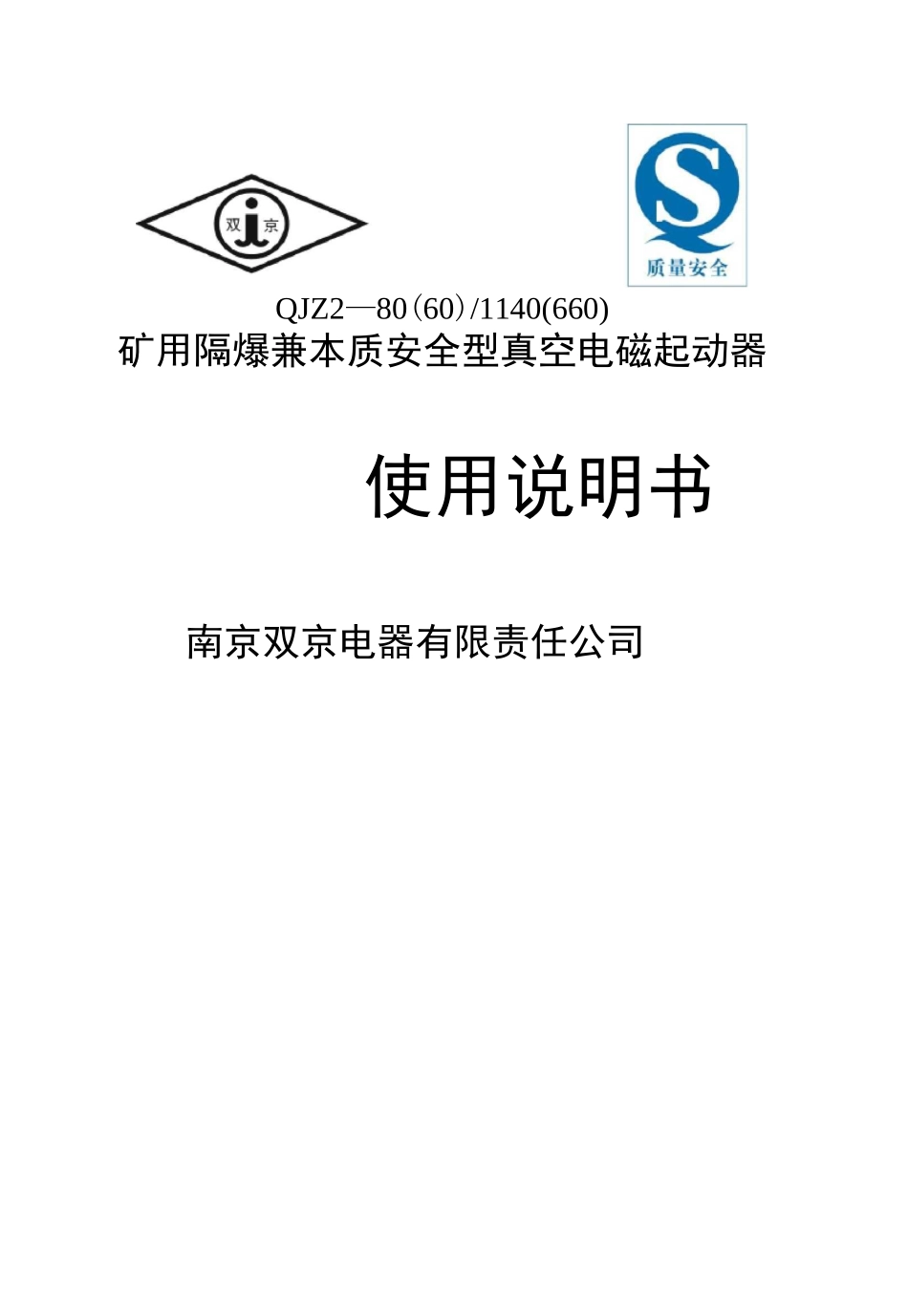

QJZ2—80(60)/1140(660)矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流：80A、60A3、控制电压：36V4、线路电压在额定 75〜110%时起动器应具可靠性。但在额定电压 110%允许短时工作。5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。6、带有本安型远方控制。7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。9、有故障自动记忆，可以追踪查询历史故障。10、真空管粘连、真空管漏气监测。当真空管漏气绝缘降低，漏电压超过 60V 时进行保护,保护器故障警示同时拒绝合闸。（保证工人的人身安全）11、预留有 485 或 CAN 总线通讯功能，可实现遥控、遥测等功能。为自动化矿井做准备。12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。14、15A 小型开关最小额定电流可以达到 0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。序号电压最小保护负载备注1660V220 瓦右使用两相可将缺相保护屏蔽21140V380 瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-60 矿用隔爆兼本质安全型真空电磁起动器QJZ2-60N 矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。（7）起动器在远控时不准使用接地芯线作为本安控制回路控制线。表示可逆型额定工作电压，V额定工作电流，A设计序号概述1. 主要用途及适用范围QJZ2—80（60）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流 50Hz,额定电压 1140V 或 660V 的供电系统中，控制额定电流至 60A、80A 的三相鼠笼式异步电动机的直接起动、...
