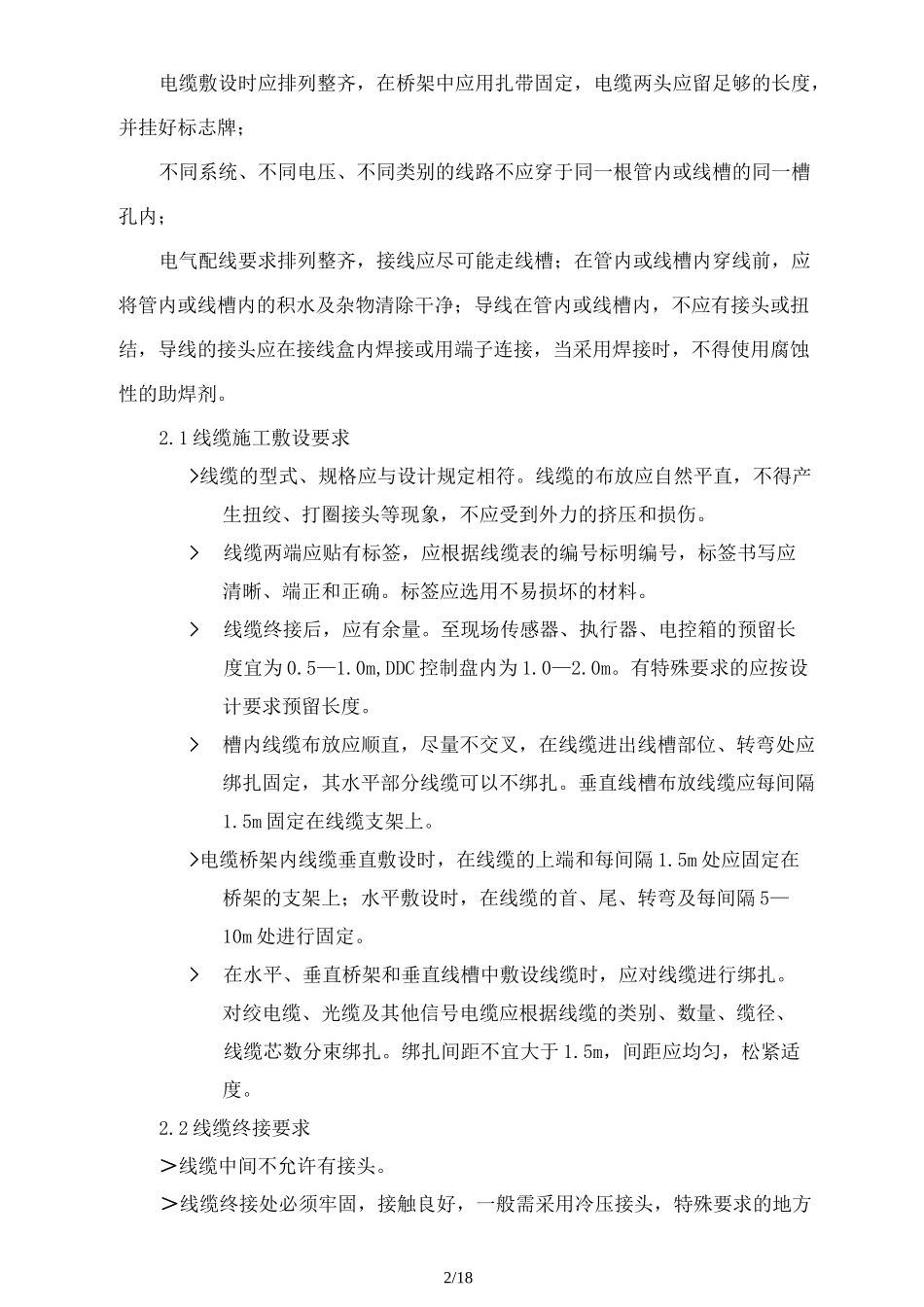

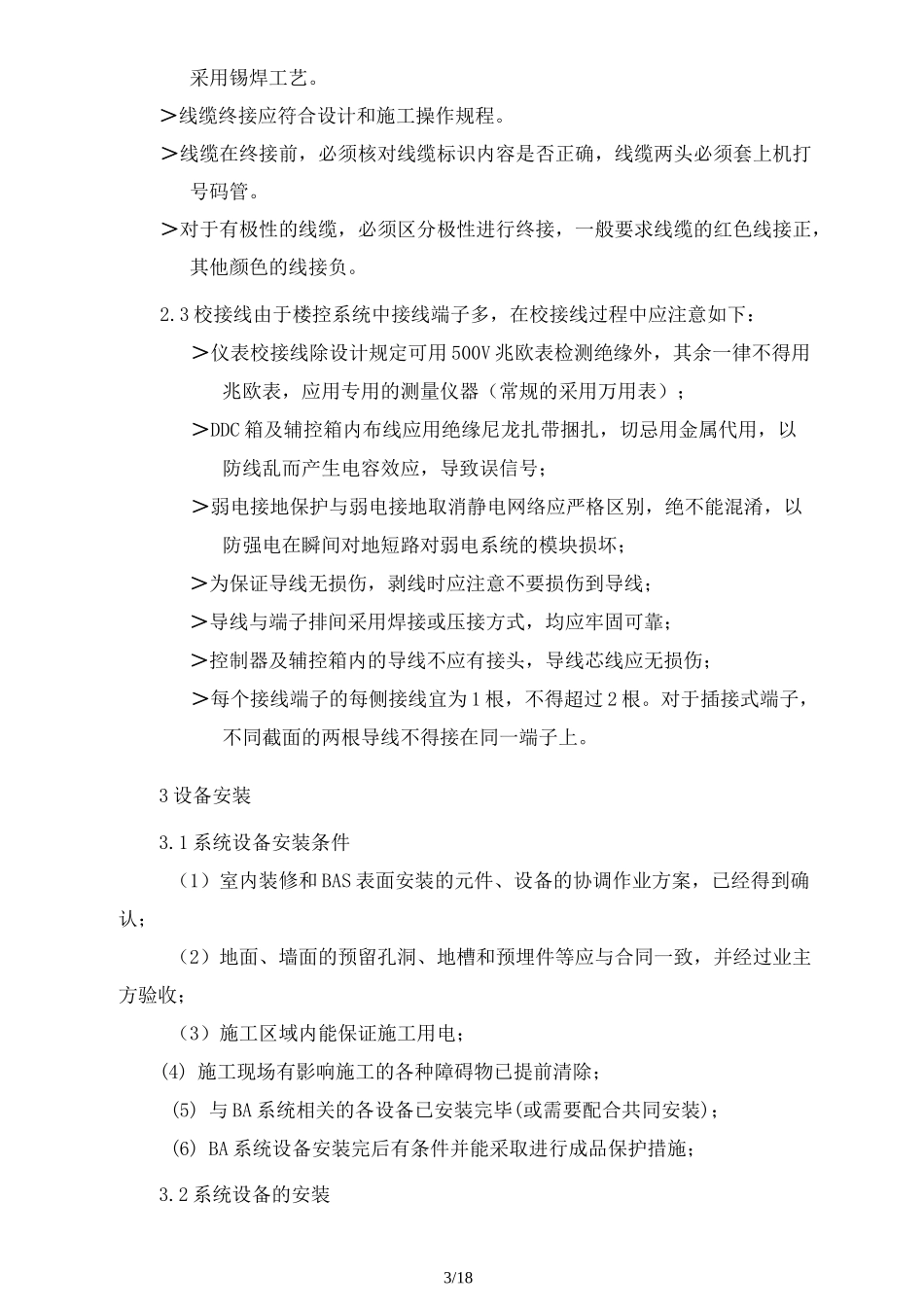

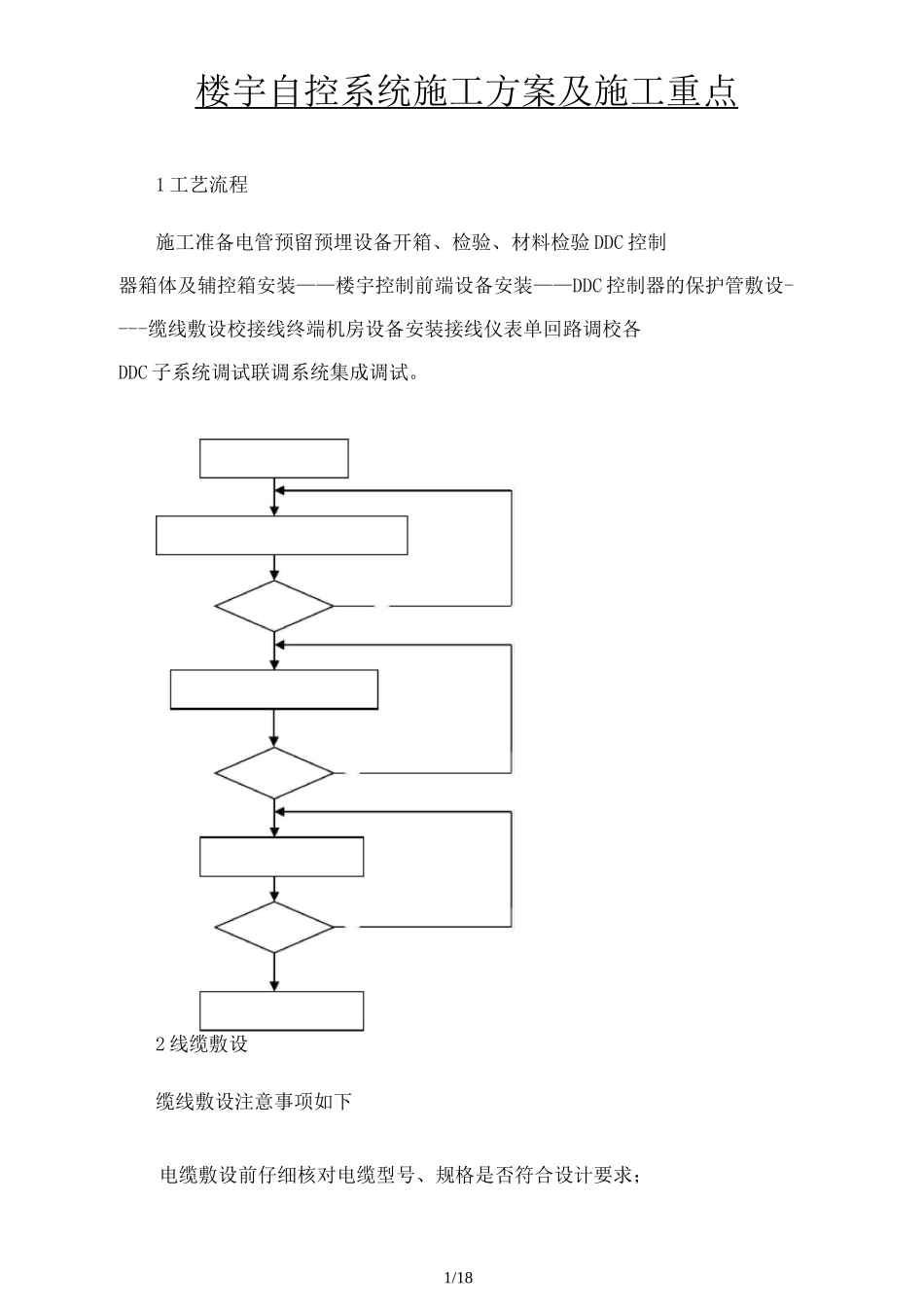

1/18N合YN合YN合Y电缆敷设、通断、绝缘测DDC 单体调试安DDC 功能测调试完施工准楼宇自控系统施工方案及施工重点 1 工艺流程施工准备电管预留预埋设备开箱、检验、材料检验 DDC 控制器箱体及辅控箱安装——楼宇控制前端设备安装——DDC 控制器的保护管敷设----缆线敷设校接线终端机房设备安装接线仪表单回路调校各DDC 子系统调试联调系统集成调试。2 线缆敷设缆线敷设注意事项如下电缆敷设前仔细核对电缆型号、规格是否符合设计要求；2/18电缆敷设时应排列整齐，在桥架中应用扎带固定，电缆两头应留足够的长度，并挂好标志牌；不同系统、不同电压、不同类别的线路不应穿于同一根管内或线槽的同一槽孔内；电气配线要求排列整齐，接线应尽可能走线槽；在管内或线槽内穿线前，应将管内或线槽内的积水及杂物清除干净；导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接，当采用焊接时，不得使用腐蚀性的助焊剂。2.1 线缆施工敷设要求>线缆的型式、规格应与设计规定相符。线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。>线缆两端应贴有标签，应根据线缆表的编号标明编号，标签书写应清晰、端正和正确。标签应选用不易损坏的材料。>线缆终接后，应有余量。至现场传感器、执行器、电控箱的预留长度宜为 0.5—1.0m,DDC 控制盘内为 1.0—2.0m。有特殊要求的应按设计要求预留长度。>槽内线缆布放应顺直，尽量不交叉，在线缆进出线槽部位、转弯处应绑扎固定，其水平部分线缆可以不绑扎。垂直线槽布放线缆应每间隔1.5m 固定在线缆支架上。>电缆桥架内线缆垂直敷设时，在线缆的上端和每间隔 1.5m 处应固定在桥架的支架上；水平敷设时，在线缆的首、尾、转弯及每间隔 5—10m 处进行固定。>在水平、垂直桥架和垂直线槽中敷设线缆时，应对线缆进行绑扎。对绞电缆、光缆及其他信号电缆应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。绑扎间距不宜大于 1.5m，间距应均匀，松紧适度。2.2 线缆终接要求＞线缆中间不允许有接头。＞线缆终接处必须牢固，接触良好，一般需采用冷压接头，特殊要求的地方3/18采用锡焊工艺。＞线缆终接应符合设计和施工操作规程。＞线缆在终接前，必须核对线缆标识内容是否正确，线缆两头必须套上机打号码管。＞对于有极性的线缆，必须区分极性进行终接，一般要求线缆的红色线接正，其他颜色的线接负。2.3 校接线由于楼控系统中接线端子多，在校接线...
