2021年中考物理专题练习：电功率电热综合计算VIP专享

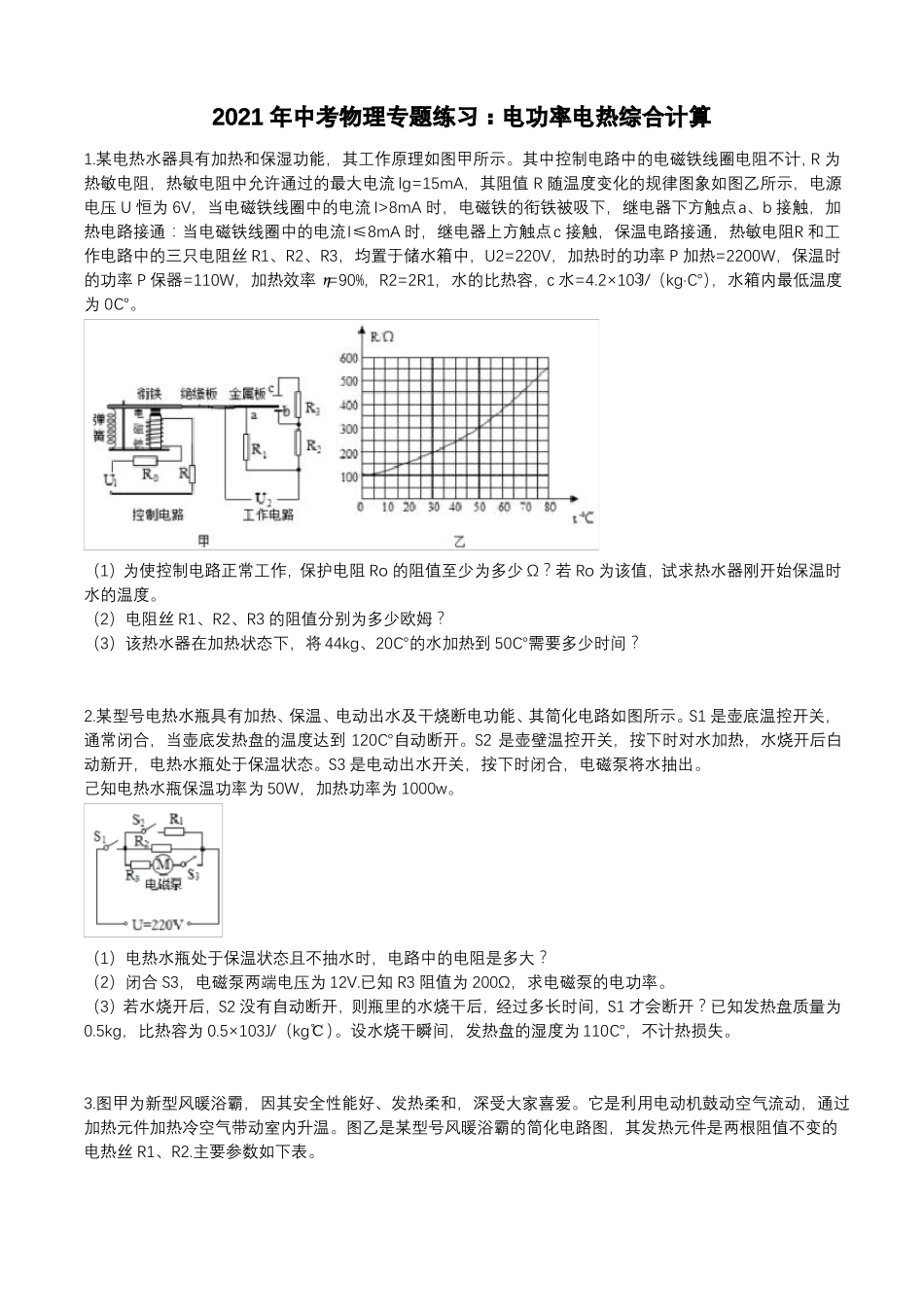

2021 年中考物理专题练习：电功率电热综合计算1.某电热水器具有加热和保湿功能，其工作原理如图甲所示。其中控制电路中的电磁铁线圈电阻不计，R 为热敏电阻，热敏电阻中允许通过的最大电流 lg=15mA，其阻值 R 随温度变化的规律图象如图乙所示，电源电压 U 恒为 6V，当电磁铁线圈中的电流 I>8mA 时，电磁铁的衔铁被吸下，继电器下方触点a、b 接触，加热电路接通：当电磁铁线圈中的电流I≤8mA 时，继电器上方触点c 接触，保温电路接通，热敏电阻R 和工作电路中的三只电阻丝 R1、R2、R3，均置于储水箱中，U2=220V，加热时的功率 P 加热=2200W，保温时3的功率 P 保器=110W，加热效率 η=90%，R2=2R1，水的比热容，c 水=4.2×10 J/（kg·℃），水箱内最低温度为 0℃。（1）为使控制电路正常工作，保护电阻 Ro 的阻值至少为多少 Ω？若 Ro 为该值，试求热水器刚开始保温时水的温度。（2）电阻丝 R1、R2、R3 的阻值分别为多少欧姆？（3）该热水器在加热状态下，将 44kg、20℃的水加热到 50℃需要多少时间？2.某型号电热水瓶具有加热、保温、电动出水及干烧断电功能、其简化电路如图所示。S1 是壶底温控开关，通常闭合，当壶底发热盘的温度达到 120℃自动断开。S2 是壶壁温控开关，按下时对水加热，水烧开后白动新开，电热水瓶处于保温状态。S3 是电动出水开关，按下时闭合，电磁泵将水抽出。己知电热水瓶保温功率为 50W，加热功率为 1000w。（1）电热水瓶处于保温状态且不抽水时，电路中的电阻是多大？（2）闭合 S3，电磁泵两端电压为 12V.已知 R3 阻值为 200Ω，求电磁泵的电功率。（3）若水烧开后，S2 没有自动断开，则瓶里的水烧干后，经过多长时间，S1 才会断开？已知发热盘质量为0.5kg，比热容为 0.5×103J/（kg℃）。设水烧干瞬间，发热盘的湿度为 110℃，不计热损失。3.图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝 R1、R2.主要参数如下表。（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求 R1 的阻值是多少？（3）实际电压为 200v 时，求 R2 的实际功率是多少？（4）浴霸正常工作时，使容积为 20m 的房间空气温度升高 20℃，求室内空气吸收的热量是多少？（ρ 空气33取 1.2kg/m ，c 空气取 1.0×...
