2021年中考物理复习电学计算：电路安全最值问题易错型

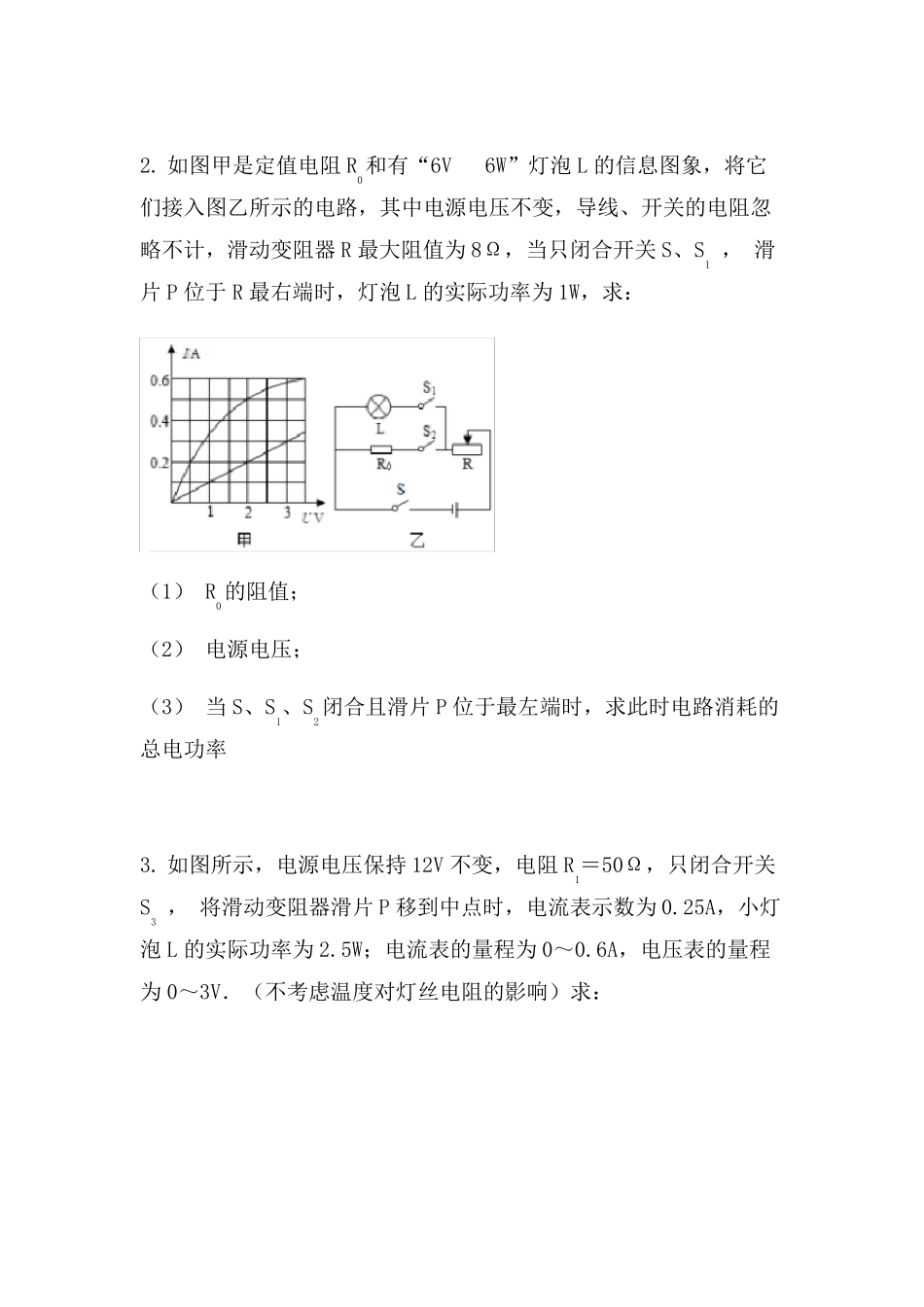

2021 中考物理电学计算：电路安全最值问题（易错型）1. 定值电阻 R1、R2和滑动变阻器 R3接入如图电路中，电源电压不变。当开关 S1闭合，S2断开，滑片 P 位于 a 点时，电压表 V1和 V2的示数之比 U1：U2=2：1，电流表的示数 I1=1A；滑片 P 位于最右端时，电压表 V1和 V2的示数之比 U1'：U2’=2：5。当开关 S1断开，S2闭合，两个电压表 V1和 V2的示数之比 U1”：U2”=3：1。通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4．5W。求：（1） 电源的电压；（2） 滑动变阻器的最大阻值；（3） 当开关 S1闭合，S2断开，滑片 P 位于 a 点时，R3消耗的功率；（4） 当开关 S1断开，S2闭合，滑片 P 位于最左端时，电路消耗的最大功率。2. 如图甲是定值电阻 R0和有“6V 6W”灯泡 L 的信息图象，将它们接入图乙所示的电路，其中电源电压不变，导线、开关的电阻忽略不计，滑动变阻器 R 最大阻值为 8Ω，当只闭合开关 S、S1 ， 滑片 P 位于 R 最右端时，灯泡 L 的实际功率为 1W，求：（1） R0的阻值；（2） 电源电压；（3） 当 S、S1、S2闭合且滑片 P 位于最左端时，求此时电路消耗的总电功率3. 如图所示，电源电压保持 12V 不变，电阻 R1＝50Ω，只闭合开关S3 ， 将滑动变阻器滑片 P 移到中点时，电流表示数为 0.25A，小灯泡 L 的实际功率为 2.5W；电流表的量程为 0～0.6A，电压表的量程为 0～3V．（不考虑温度对灯丝电阻的影响）求：（1） 当开关 S1、S2、S3都闭合时，通过 R1的电流是多少？（2） 只闭合开关 S3 ， 滑片 P 在中点时，电压表的示数是多少？（3） 在保证电路安全的条件下，电路消耗的最小功率是多少？4. 如图甲所示的电路，电源电压不变，R0为定值电阻，灯泡 L 标有“6V 3W”字样，电流表量程为 0~0.6A，当只闭合开关 S、S1 ，滑动变阻器滑片 P 位于 R1的中点时，灯泡 L 的实际功率为 0.5W；当只闭合开关 S、S2 ， 滑动变阻器的 15/22 阻值接入电路，电流表的示数为 0.15A。定值电阻 R0和标有“6V 3W”灯泡 L 的信息图像如图乙所示。求∶（1） 灯泡正常发光 10min，电流通过灯泡产生的热量；（2） 电源电压；（3） 为保证电路安全，电路消耗的最大电功率及滑动变阻器连入电路的阻值（要求：L、R0、R1最多只有两个连在电路中）。5. 现有一个可调电压电源，一个滑动变阻器 R（铭牌上标有“50Ω2A”的字样）...
