2021年中考物理电学计算专题练习：电热多档问题无答案

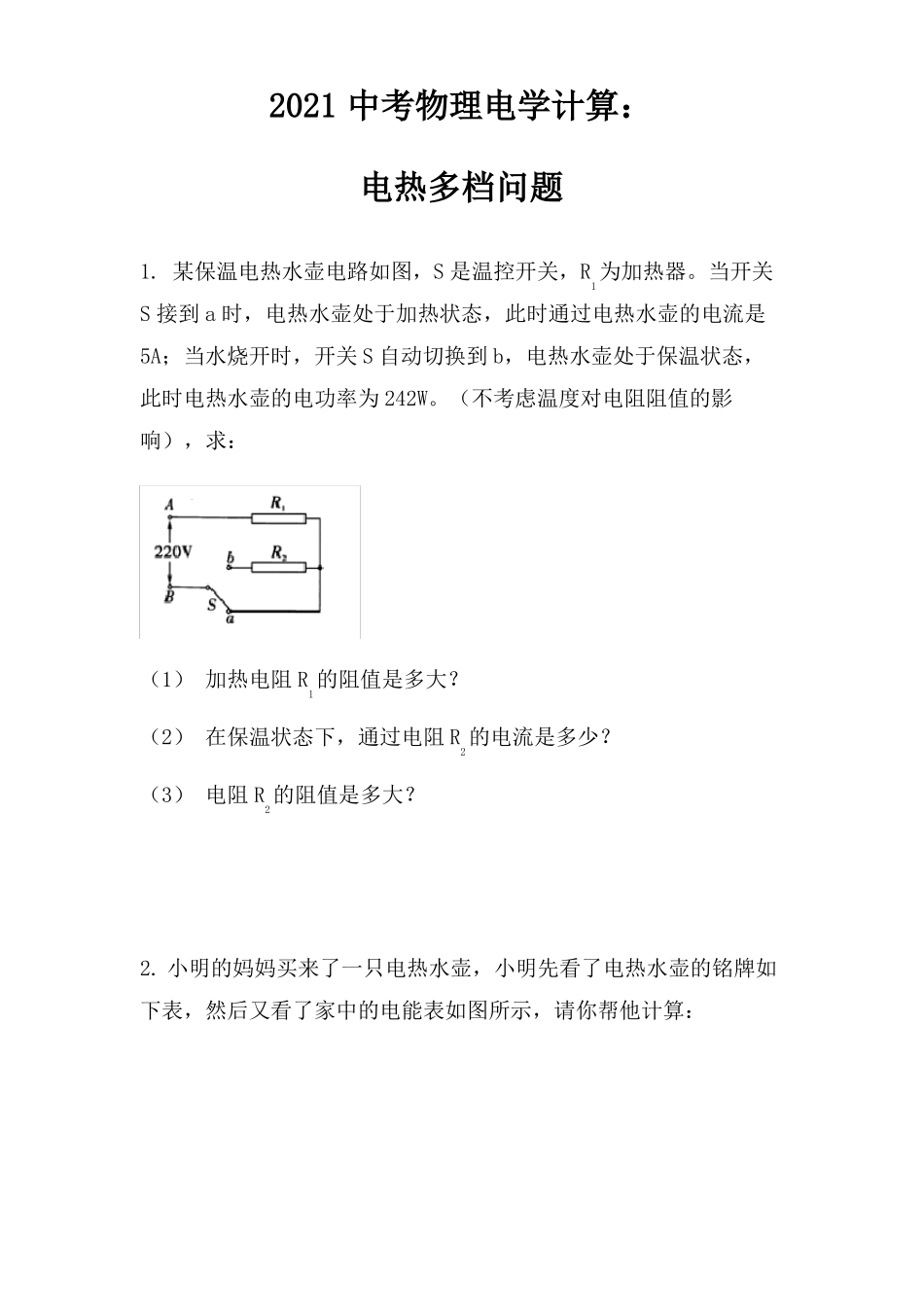

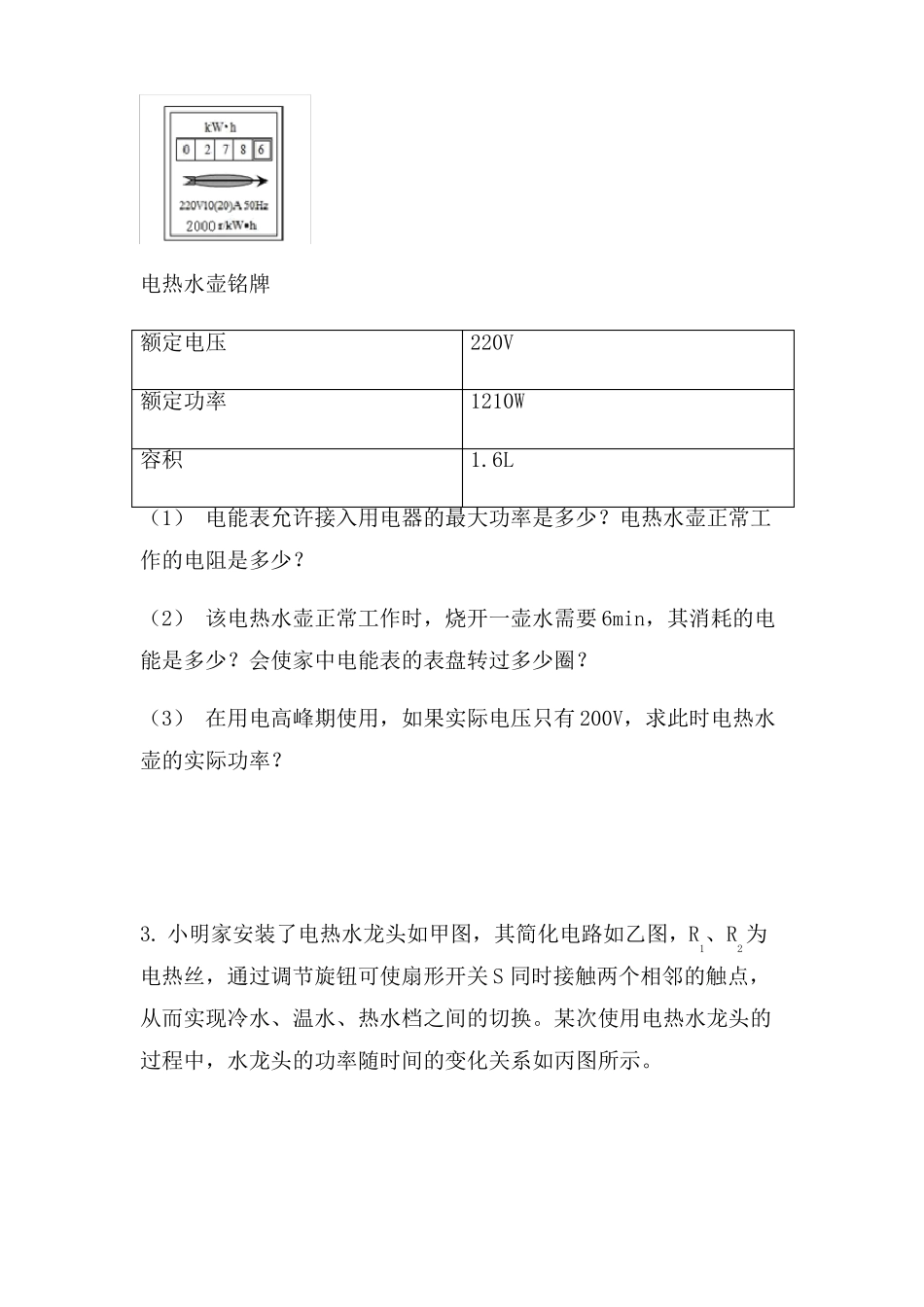

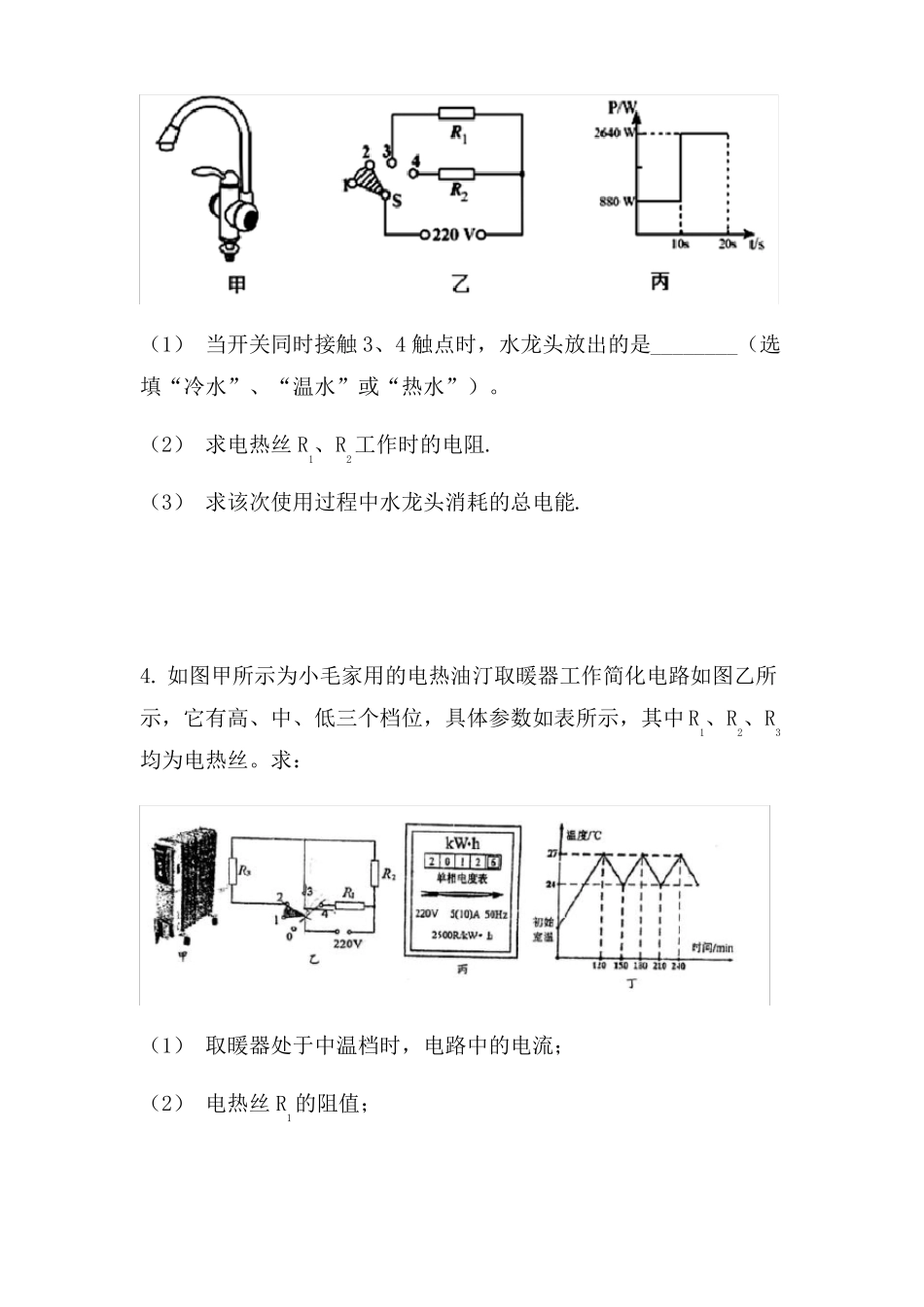

2021 中考物理电学计算：电热多档问题1. 某保温电热水壶电路如图，S 是温控开关，R1为加热器。当开关S 接到 a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关 S 自动切换到 b，电热水壶处于保温状态，此时电热水壶的电功率为 242W。（不考虑温度对电阻阻值的影响），求：（1） 加热电阻 R1的阻值是多大？（2） 在保温状态下，通过电阻 R2的电流是多少？（3） 电阻 R2的阻值是多大？2. 小明的妈妈买来了一只电热水壶，小明先看了电热水壶的铭牌如下表，然后又看了家中的电能表如图所示，请你帮他计算：电热水壶铭牌额定电压额定功率容积220V1210W1.6L（1） 电能表允许接入用电器的最大功率是多少？电热水壶正常工作的电阻是多少？（2） 该电热水壶正常工作时，烧开一壶水需要 6min，其消耗的电能是多少？会使家中电能表的表盘转过多少圈？（3） 在用电高峰期使用，如果实际电压只有 200V，求此时电热水壶的实际功率？3. 小明家安装了电热水龙头如甲图，其简化电路如乙图，R1、R2为电热丝，通过调节旋钮可使扇形开关 S 同时接触两个相邻的触点，从而实现冷水、温水、热水档之间的切换。某次使用电热水龙头的过程中，水龙头的功率随时间的变化关系如丙图所示。（1） 当开关同时接触 3、4 触点时，水龙头放出的是________（选填“冷水”、“温水”或“热水”）。（2） 求电热丝 R1、R2工作时的电阻.（3） 求该次使用过程中水龙头消耗的总电能.4. 如图甲所示为小毛家用的电热油汀取暖器工作简化电路如图乙所示，它有高、中、低三个档位，具体参数如表所示，其中 R1、R2、R3均为电热丝。求：（1） 取暖器处于中温档时，电路中的电流；（2） 电热丝 R1的阻值；（3） 经查阅说明书发现，取暖器有一个只在低温档工作的节能模式。节能模式在电路中串联了一个温控开关，当检测到室温达到27℃时，温控开关自动断开，当室温降到 24℃时温控开关自动接入低温档，节能模式工作情况按如图丁所示的规律变化。小毛晚上睡觉时将家里其他用电器都关闭并记录此时家中电能表示数如图丙，将油汀取暖器在节能模式下工作 8h，早晨起床观察到家中电能表示数变为 2015.1kW·h，求这段时间内小毛家的实际电压。额定电压加热片数额定功率5. 某家用电热水器，其工作模式和相关参数如表。如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位...
