209国道交通组织设计

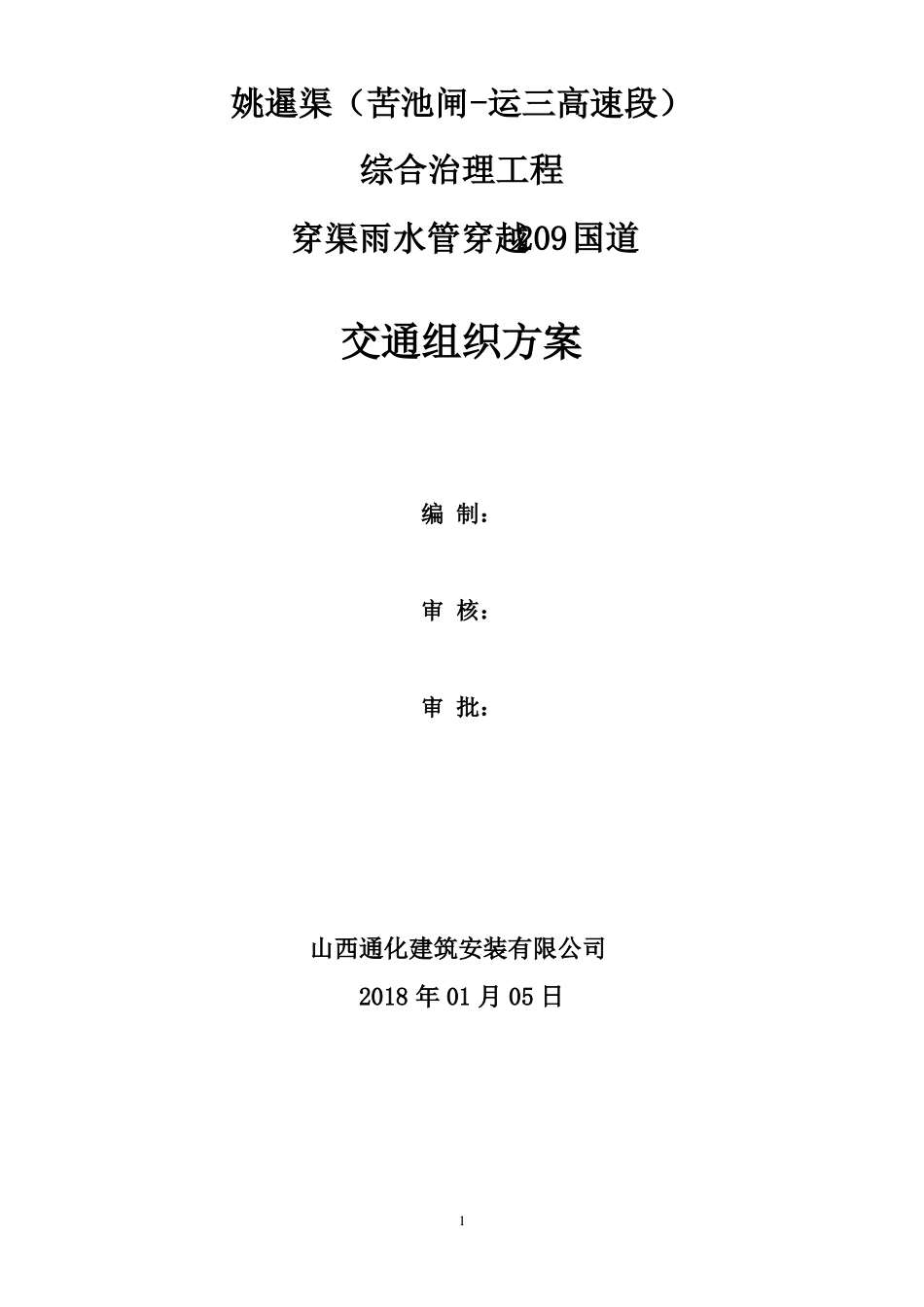

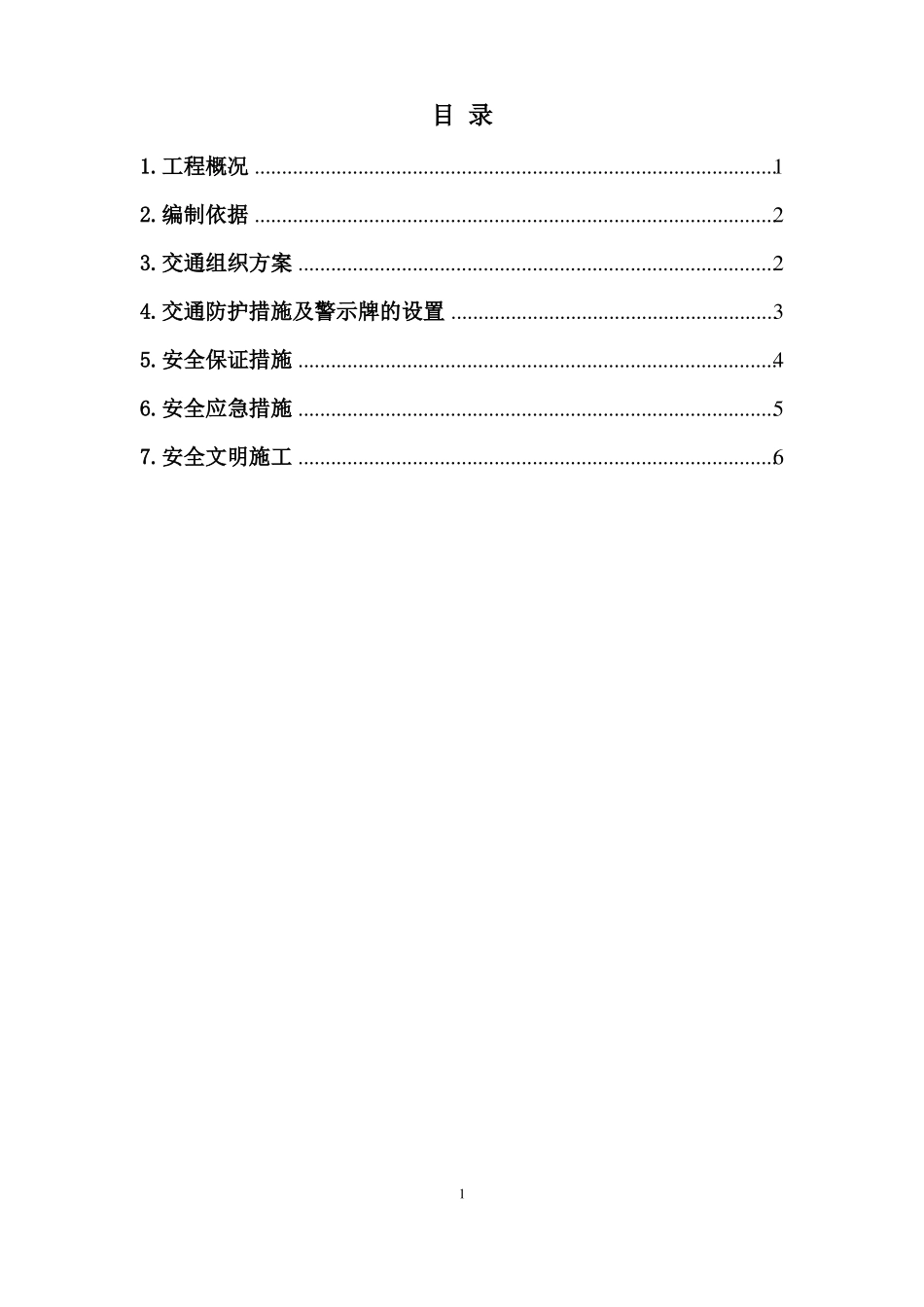

姚暹渠（苦池闸-运三高速段）综合治理工程穿渠雨水管穿越209国道交通组织方案编 制：审 核：审 批：山西通化建筑安装有限公司2018 年 01 月 05 日1目 录1.工程概况 ................................................................................................12.编制依据 ................................................................................................23.交通组织方案 ........................................................................................24.交通防护措施及警示牌的设置 ............................................................35.安全保证措施 ........................................................................................46.安全应急措施 ........................................................................................57.安全文明施工 ........................................................................................61一、工程概况工程区位于运城市空港经济开发区，起点为苦池水库水闸，终点为运三高速跨渠处，全长 4393.3m。本次拟建对姚暹渠（苦池闸至运三高速段）综合治理工程，主要解决运城市苦池闸泄洪区泄洪排涝和空港新区姚暹渠以北 6.23km2 城区的城市雨水排水问题，兼顾空港新区姚暹渠以北城区雨污分流问题，确保治理后的姚暹渠水清岸绿，交通便利、生态宜人。1、建设规模（1）渠道改造工程，长 4.3km。①对现有渠道进行清淤拓宽，并进行生态护坡；②拆除重建跨渠桥梁 7 座，新建跌水1 座、挡水堰 6 座、钢坝闸 1 座，预埋雨水涵 8 处，新建 2 座泄水闸及渠堤道路等附属工程。（2）渠北排污管道工程采用 DN1200mm 钢筋混凝土管敷设，铺设排污管道 4.0km 并新建检查井 76座，汇流井 8 座。（3）景观供水工程①在韩信沟水库岸边新建泵站 1 座，自水库岸边至渠首铺设 DN450mmPE 供水管道 7.315km；②新建阀井 12 座，其中排气阀井 4 座，检修阀井 2 座。（4）水循环系统工程新建水循环泵站 1 座（5）穿渠管道工程穿渠管线共计 7 处，包括热力管4 处、供水管 2 处、雨水管1 处。其中陶朱公街桥南侧 2 处热力管和 1 处供水管采用明挖布置钢筋砼套管。其余 4 处穿渠管线均采用钢筋砼管，顶管施工，为方便后期管道连接，两侧各设接口井 1 座（6）绿化工程堤顶绿化...
