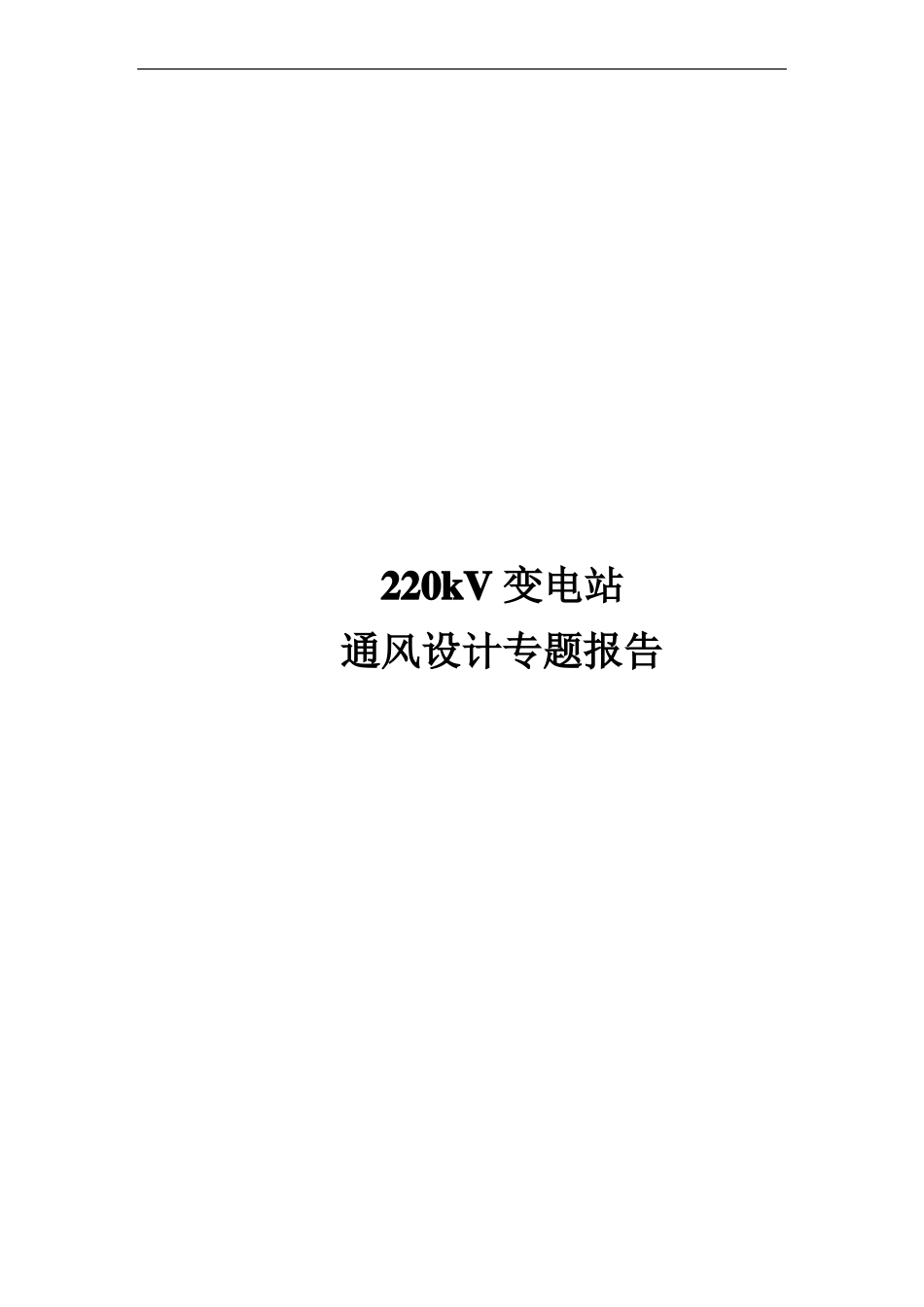

220kV 变电站通风设计专题报告目录123变电站通风设计分类变电站通风系统设计需注意的问题前 言目前 220 kV 变电站尤其是城市变电站的布置形式有向户内布置、无人值守方向发展的趋势，这对变电站通风降温系统的可靠性、智能化提出了较高的要求，另外，户内布置还应考虑消防排烟的问题。本专题依据相关标准规范，同时考虑经济性、适用性等方面的因素 ,对户内布置的 220 kV 变电站通风系统的设计进行分析和探讨。1.变电站通风设计分类1.1 降温通风由于变电站内的变压器和电抗器等设备在运行中均产生一定量的余热，为保证设备运行环境，延长设备寿命，提高供电可靠性，变电站的平时通风以排除余热的换热通风为主。L Q0.28cρavt降温通风量计算：3式中 L 为降温所需的通风量， m /h ; Q 为电气设备的余热量，ρavW ；c为空气的比热容，kJ / ( kg ·℃) ； 为进排风平均密度，kg/ m3 ；Δt为进排风温差，℃。降温通风可以通过热压作用下的自然通风或通过机械通风的方式实现，在满足变电站工艺布置的前提下，应尽可能地采用自然通风的方式排除室内余热,以减少投资及运行费用，方便维护管理以及减少变电站噪声对周围环境的影响。1.2 事故通风变电站事故通风主要有以下三种。1.2.1 六氟化硫( SF6 )电气设备间通风在变电站电气设备中广泛使用 SF6 作为绝缘气体和灭弧介质，使得变电站的开关设备高度集成、运行可靠，大大减少了占地面积。SF6气体本身是一种无色、无味、无毒、不燃、可压缩、性能优良的绝缘和灭弧惰性气体，但在生产时会伴有多种有毒气体产生并混入其中。这样的 SF6 气体在电气设备中经电晕、火花放电和高电压大电流电弧的作用，会产生大量有毒气体和杂质，不仅影响电气设备本身的性能，而且会危及设备运行和检修人员的人身安全，因此必须采取有效的通风措施排除泄漏的SF6气体。根据DL/ T 5218 —2005《220 kV～500 kV变电所设计技术规程》的规定，六氟化硫电气设备房间空气中SF6 气体的含量不得超过 6000mg/m3。为安全和设计简便起见，也可按换气次数法进行计算。平时正常运行时 ,由于 SF6 气体密度比空气大，易积留在下部空间，规定下部通风换气次数不每小时 2 次。运行事故发生后，有害气体外逸，分解为各种气体，成分较复杂，但大多数比空气重，聚集于房间下部， ,但其中也有一种氟化氢气体比空气轻，会上升到房间的上部，因此应上下部同时排风，通风换气次数不小于每小时 4 次。六...
