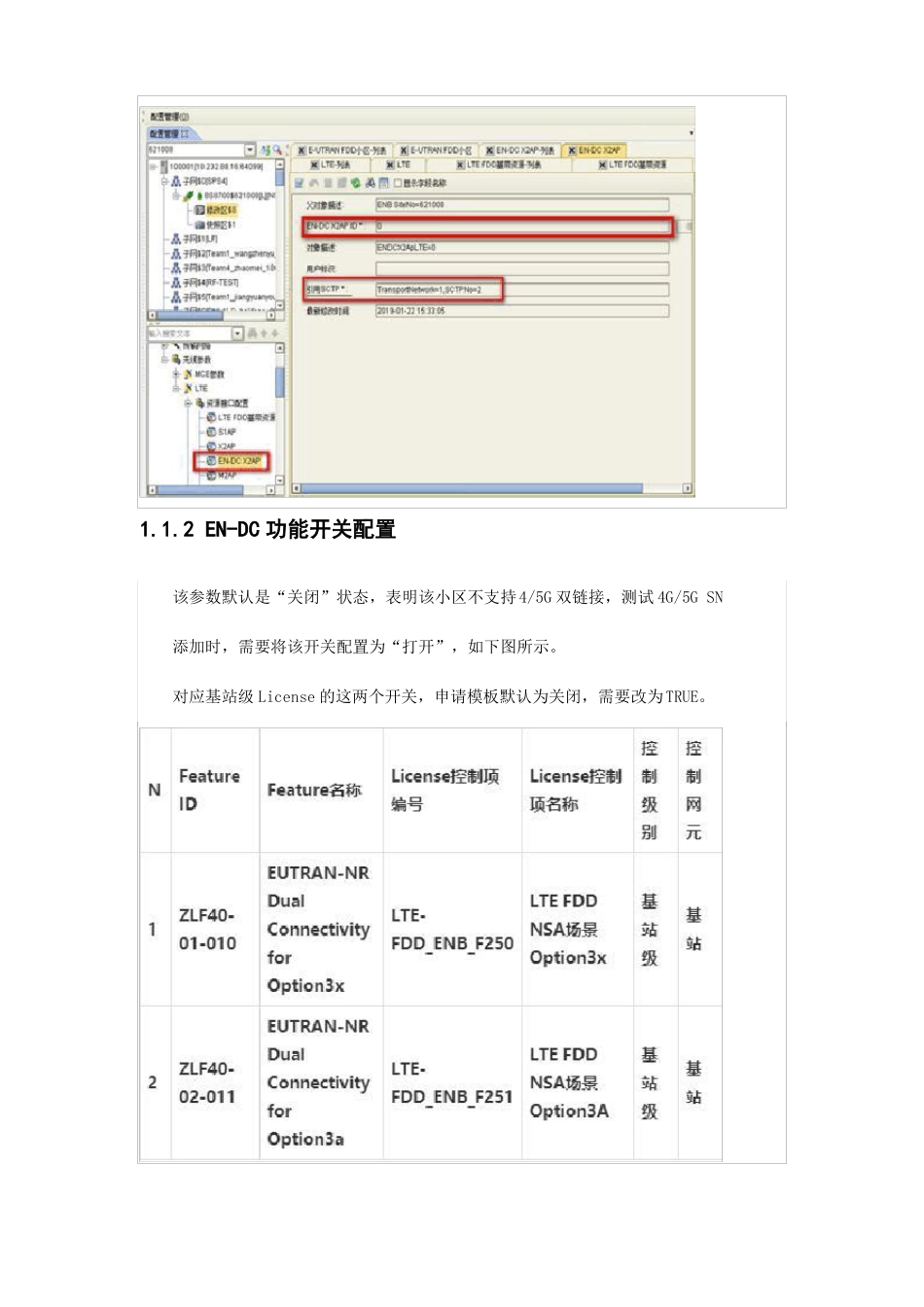

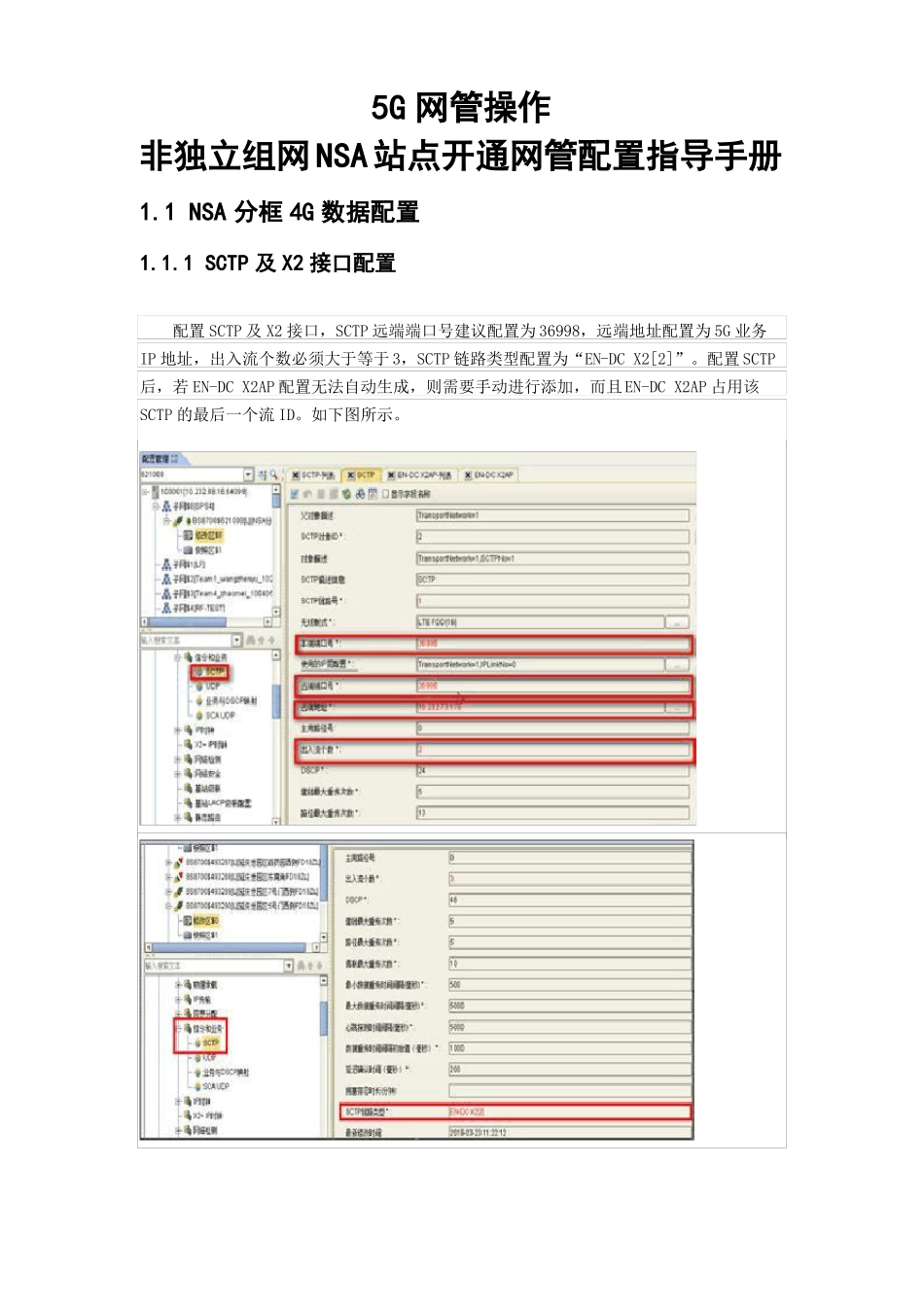

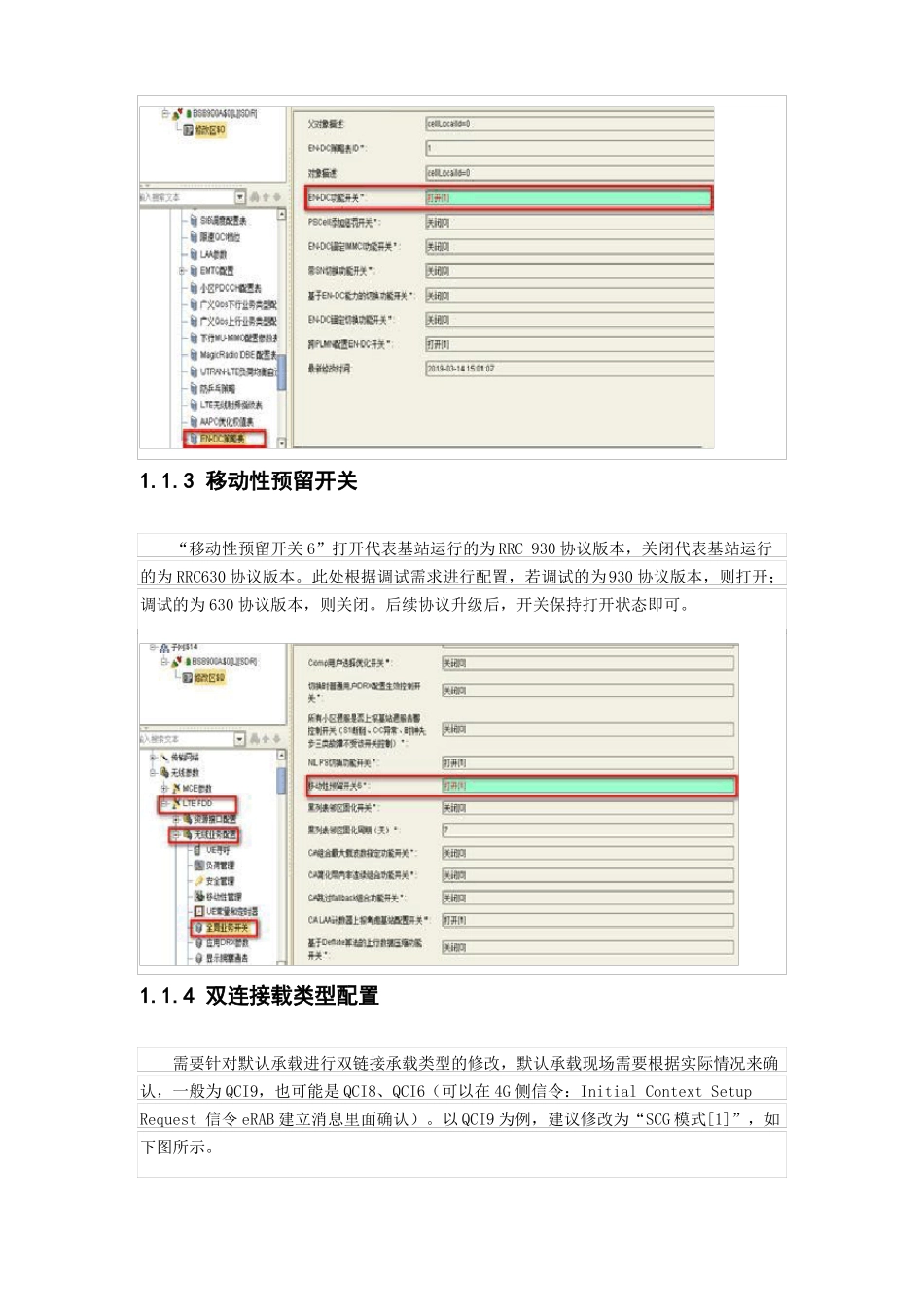

5G 网管操作非独立组网 NSA 站点开通网管配置指导手册1.1 NSA 分框 4G 数据配置1.1.1 SCTP 及 X2 接口配置配置 SCTP 及 X2 接口，SCTP 远端端口号建议配置为 36998，远端地址配置为 5G 业务IP 地址，出入流个数必须大于等于 3，SCTP 链路类型配置为“EN-DC X2[2]”。配置 SCTP后，若 EN-DC X2AP 配置无法自动生成，则需要手动进行添加，而且EN-DC X2AP 占用该SCTP 的最后一个流 ID。如下图所示。1.1.2 EN-DC 功能开关配置该参数默认是“关闭”状态，表明该小区不支持 4/5G 双链接，测试 4G/5G SN添加时，需要将该开关配置为“打开”，如下图所示。对应基站级 License 的这两个开关，申请模板默认为关闭，需要改为TRUE。1.1.3 移动性预留开关“移动性预留开关 6”打开代表基站运行的为 RRC 930 协议版本，关闭代表基站运行的为 RRC630 协议版本。此处根据调试需求进行配置，若调试的为930 协议版本，则打开；调试的为 630 协议版本，则关闭。后续协议升级后，开关保持打开状态即可。1.1.4 双连接载类型配置需要针对默认承载进行双链接承载类型的修改，默认承载现场需要根据实际情况来确认，一般为 QCI9，也可能是 QCI8、QCI6（可以在 4G 侧信令：Initial Context SetupRequest 信令 eRAB 建立消息里面确认）。以 QCI9 为例，建议修改为“SCG 模式[1]”，如下图所示。1.1.5 NR 测量频点配置在“E-UTRAN FDD 小区”-->“测量参数”-->“NR 载频相关配置”里面进行 NR 测量频点配置，最多可以配置 8 个 NR 测量频点。其中，“NR 下行载频所在的频段指示”和“NR SSB载频(MHz)”，分别配置需要测量的 NR 频点的 Band 指示和物理频点。目前外场常见的几种“NR 中心频点”、“NR SSB 中心频点（NR SSB 载频）”、“绝对频点 point A”等的关系，请参照 4/5G 频点转换表-1。4/5G 频点转换表-1比如，在 5G 网管上“NR 中心频点”配置的是 3450MHz，转化后 4G 网管上的“NR SSB中心频点（NR SSB 载频）”为 3408.96MHz，如下图所示，各场景的具体值，请参照 4/5G频点转换表-1。同时，此处的“NR SSB 中心频点（NR SSB 载频）”与 NR 邻区中“载频频点”配置一致。特别地，对于 2.6G+4.9G 双层组网场景，需要配置“频段指示”为 41（2.6G）、79（4.9G）的两条 NR 载频配置，请参照 4/5G 频点转换表-1 进行配置。1.1.6 NR 邻接小区配置...
