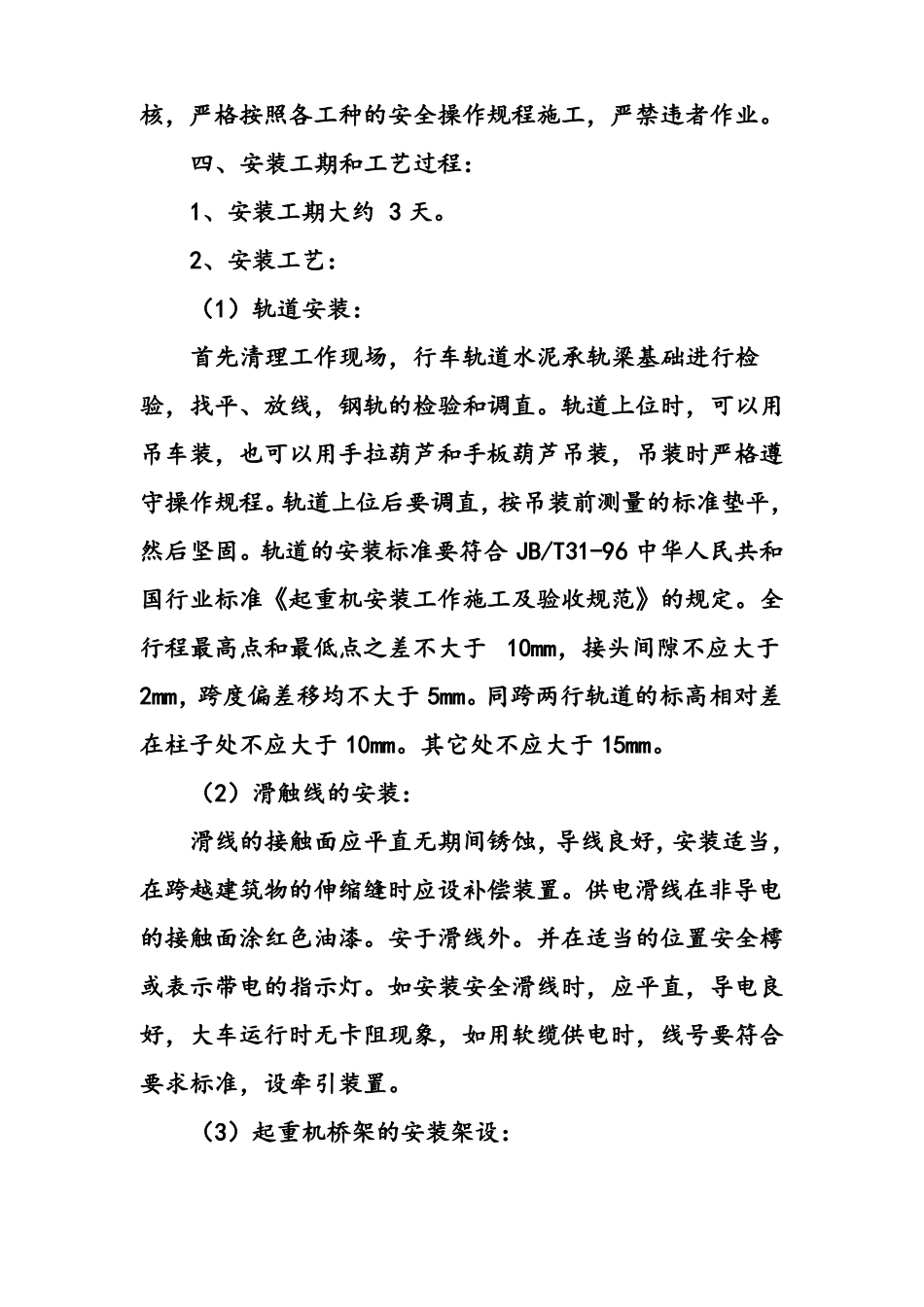

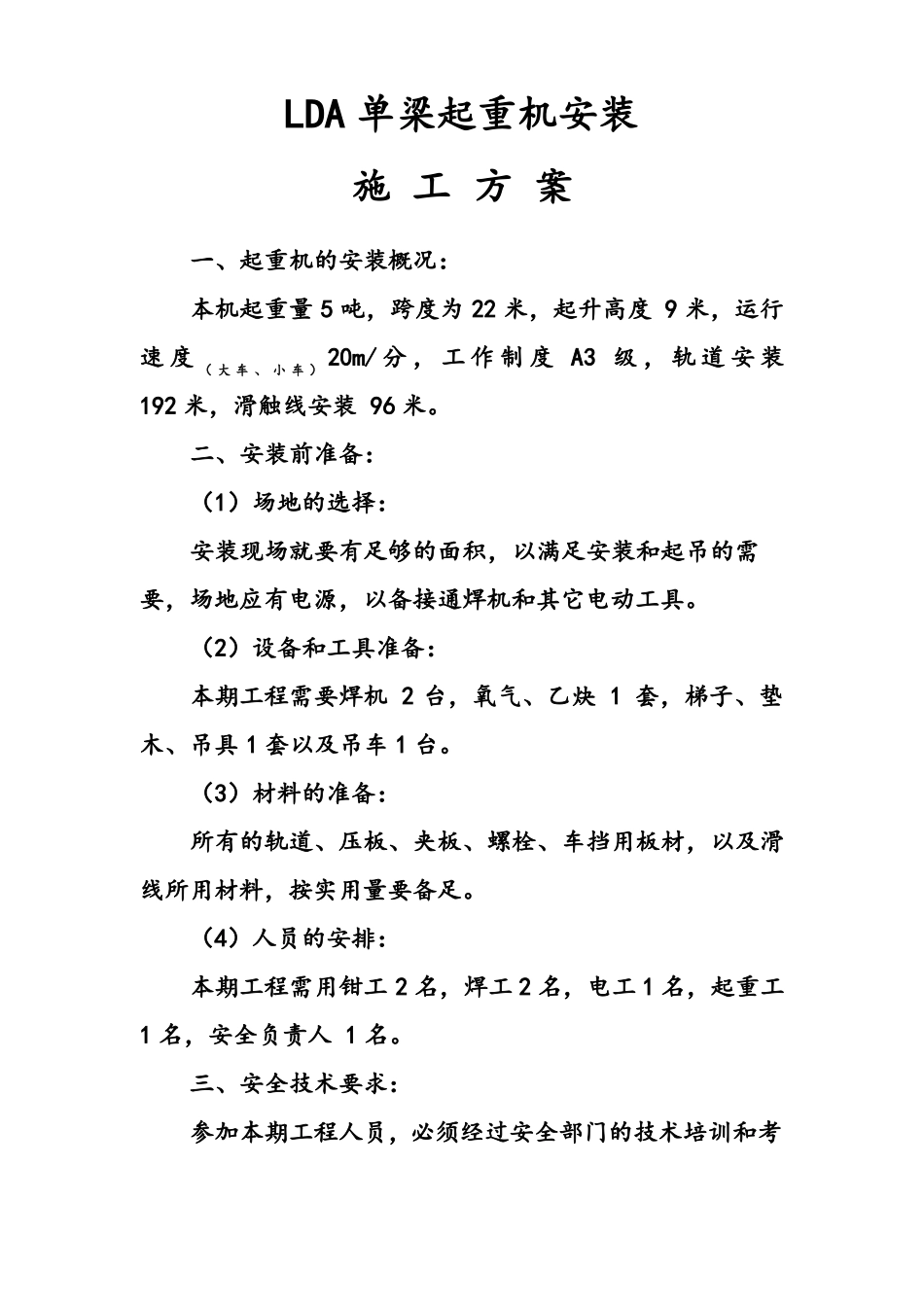

施工方案The construction plan河南省凯源起重机械有限公司LDA 单梁起重机安装施 工 方 案一、起重机的安装概况：本机起重量 5 吨，跨度为 22 米，起升高度 9 米，运行速 度 （ 大 车 、 小 车 ） 20m/ 分 ， 工 作 制 度 A3 级 ， 轨 道 安 装192 米，滑触线安装 96 米。二、安装前准备：（1）场地的选择：安装现场就要有足够的面积，以满足安装和起吊的需要，场地应有电源，以备接通焊机和其它电动工具。（2）设备和工具准备：本期工程需要焊机 2 台，氧气、乙炔 1 套，梯子、垫木、吊具 1 套以及吊车 1 台。（3）材料的准备：所有的轨道、压板、夹板、螺栓、车挡用板材，以及滑线所用材料，按实用量要备足。（4）人员的安排：本期工程需用钳工 2 名，焊工 2 名，电工 1 名，起重工1 名，安全负责人 1 名。三、安全技术要求：参加本期工程人员，必须经过安全部门的技术培训和考核，严格按照各工种的安全操作规程施工，严禁违者作业。四、安装工期和工艺过程：1、安装工期大约 3 天。2、安装工艺：（1）轨道安装：首先清理工作现场，行车轨道水泥承轨梁基础进行检验，找平、放线，钢轨的检验和调直。轨道上位时，可以用吊车装，也可以用手拉葫芦和手板葫芦吊装，吊装时严格遵守操作规程。轨道上位后要调直，按吊装前测量的标准垫平，然后坚固。轨道的安装标准要符合 JB/T31-96 中华人民共和国行业标准《起重机安装工作施工及验收规范》的规定。全行程最高点和最低点之差不大于10mm，接头间隙不应大于2mm，跨度偏差移均不大于 5mm。同跨两行轨道的标高相对差在柱子处不应大于 10mm。其它处不应大于 15mm。（2）滑触线的安装：滑线的接触面应平直无期间锈蚀，导线良好，安装适当，在跨越建筑物的伸缩缝时应设补偿装置。供电滑线在非导电的接触面涂红色油漆。安于滑线外。并在适当的位置安全樗或表示带电的指示灯。如安装安全滑线时，应平直，导电良好，大车运行时无卡阻现象，如用软缆供电时，线号要符合要求标准，设牵引装置。（3）起重机桥架的安装架设：安装前应同委托安装单位及制造单位的代表一起开箱，按照随机所带的装箱单，清点核对所交货物与装箱单所列的零件数量是否齐全。核定完毕后，作出记录由三方代表当场签字。组装桥架设时所参加工人员，严格按照工种的安全操作规程施工。严禁违章作业。首先把起重机桥架按式作位置吊入在垫架上，把端梁上的连接螺栓固定牢固，进行测...
