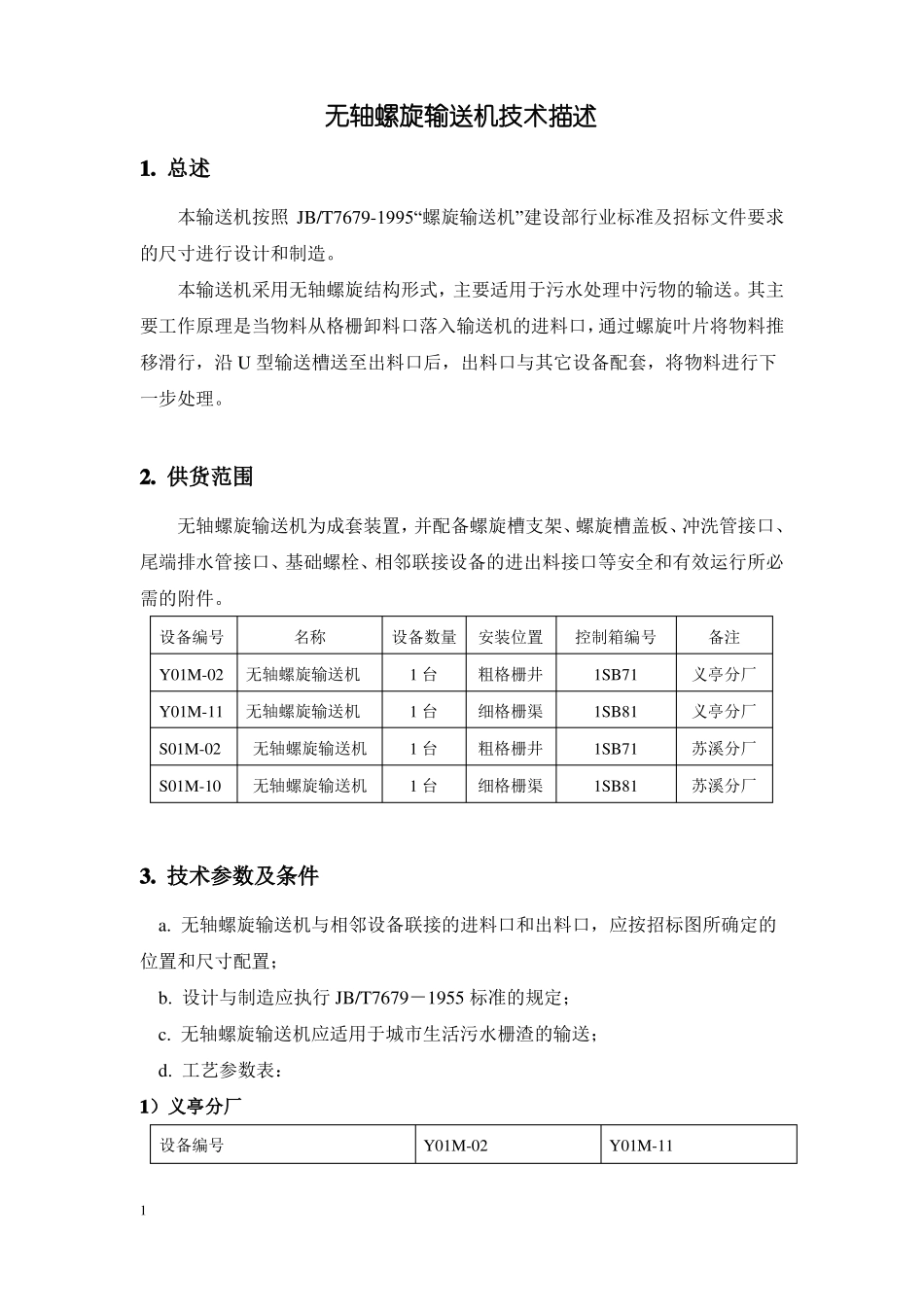

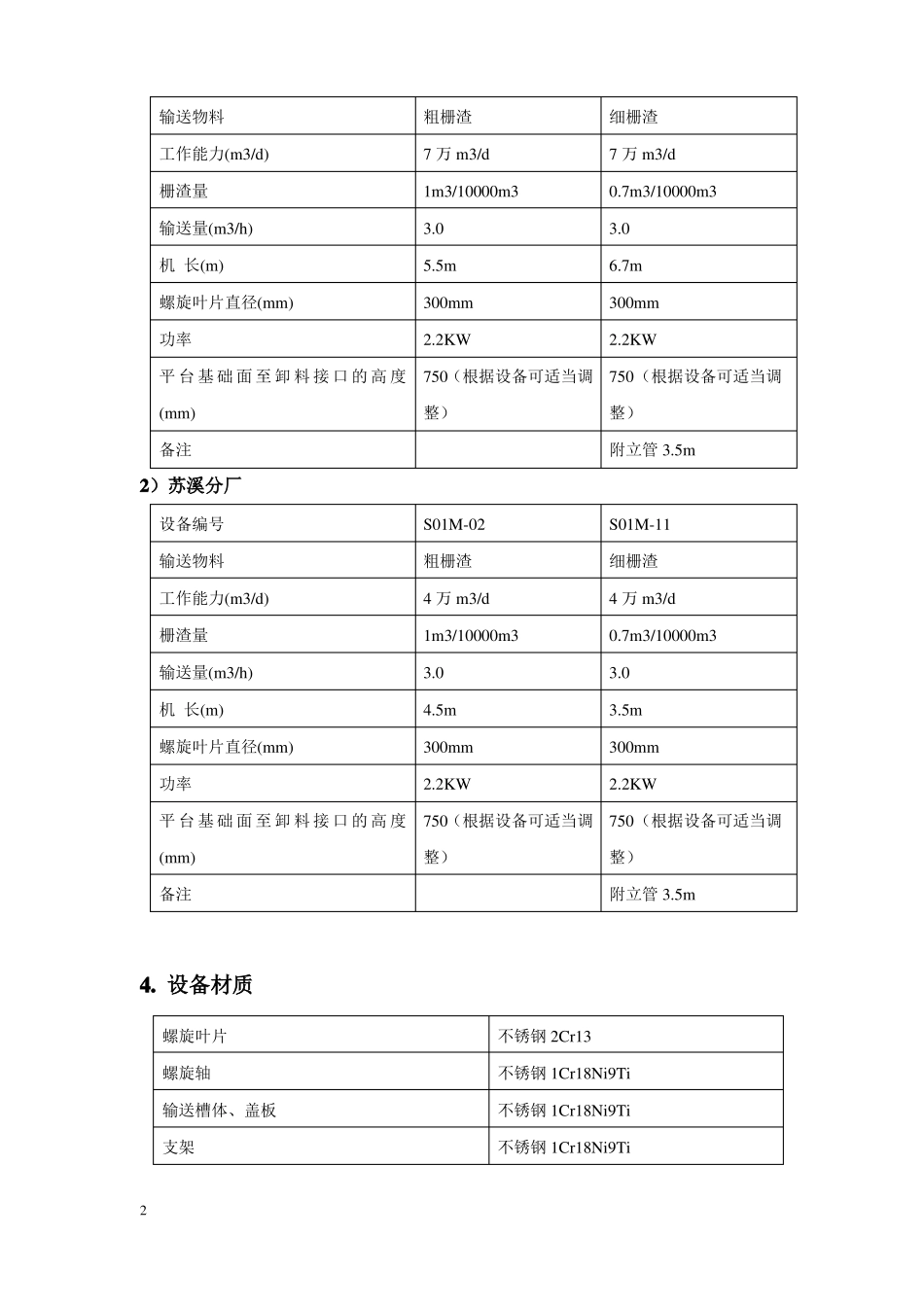

无轴螺旋输送机技术描述1. 总述本输送机按照 JB/T7679-1995“螺旋输送机”建设部行业标准及招标文件要求的尺寸进行设计和制造。本输送机采用无轴螺旋结构形式，主要适用于污水处理中污物的输送。其主要工作原理是当物料从格栅卸料口落入输送机的进料口，通过螺旋叶片将物料推移滑行，沿 U 型输送槽送至出料口后，出料口与其它设备配套，将物料进行下一步处理。2. 供货范围无轴螺旋输送机为成套装置，并配备螺旋槽支架、螺旋槽盖板、冲洗管接口、尾端排水管接口、基础螺栓、相邻联接设备的进出料接口等安全和有效运行所必需的附件。设备编号Y01M-02Y01M-11S01M-02S01M-10名称无轴螺旋输送机无轴螺旋输送机无轴螺旋输送机无轴螺旋输送机设备数量1 台1 台1 台1 台安装位置粗格栅井细格栅渠粗格栅井细格栅渠控制箱编号1SB711SB811SB711SB81备注义亭分厂义亭分厂苏溪分厂苏溪分厂3. 技术参数及条件a. 无轴螺旋输送机与相邻设备联接的进料口和出料口，应按招标图所确定的位置和尺寸配置；b. 设计与制造应执行 JB/T7679－1955 标准的规定；c. 无轴螺旋输送机应适用于城市生活污水栅渣的输送；d. 工艺参数表：1）义亭分厂设备编号Y01M-02Y01M-111输送物料工作能力(m3/d)栅渣量输送量(m3/h)机 长(m)螺旋叶片直径(mm)功率平 台 基 础 面 至 卸 料 接 口 的 高 度(mm)备注粗栅渣7 万 m3/d1m3/10000m33.05.5m300mm2.2KW750（根据设备可适当调整）细栅渣7 万 m3/d0.7m3/10000m33.06.7m300mm2.2KW750（根据设备可适当调整）附立管 3.5m2）苏溪分厂设备编号输送物料工作能力(m3/d)栅渣量输送量(m3/h)机 长(m)螺旋叶片直径(mm)功率平 台 基 础 面 至 卸 料 接 口 的 高 度(mm)备注S01M-02粗栅渣4 万 m3/d1m3/10000m33.04.5m300mm2.2KW750（根据设备可适当调整）S01M-11细栅渣4 万 m3/d0.7m3/10000m33.03.5m300mm2.2KW750（根据设备可适当调整）附立管 3.5m4. 设备材质螺旋叶片螺旋轴输送槽体、盖板支架不锈钢 2Cr13不锈钢 1Cr18Ni9Ti不锈钢 1Cr18Ni9Ti不锈钢 1Cr18Ni9Ti2螺母、垫圈螺栓、基础螺栓不锈钢 0Cr19Ni9(304)不锈钢 2Cr135. 设计与结构输送机主要由螺旋叶片、驱动装置、U 型输送槽、内衬、轴承箱体、盖板、进出料口和支架等部件组成。1）螺旋叶片它是由特种钢采用先特殊工艺加工而成，具有足够的强度和刚度，叶片宽度为 80mm，其厚度为 20mm，外周都进行切削加工厂，适合于输送污泥及带有...
