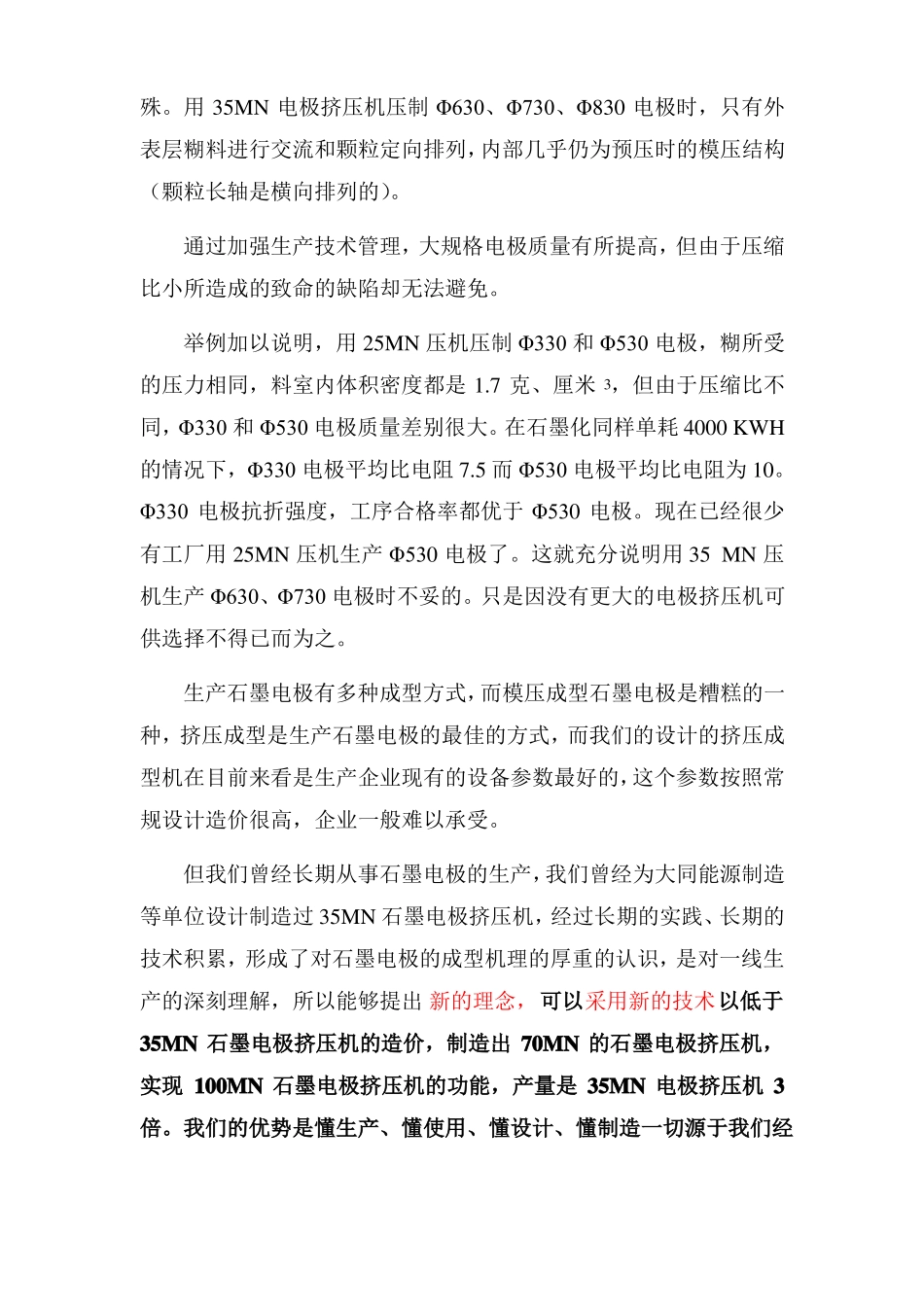

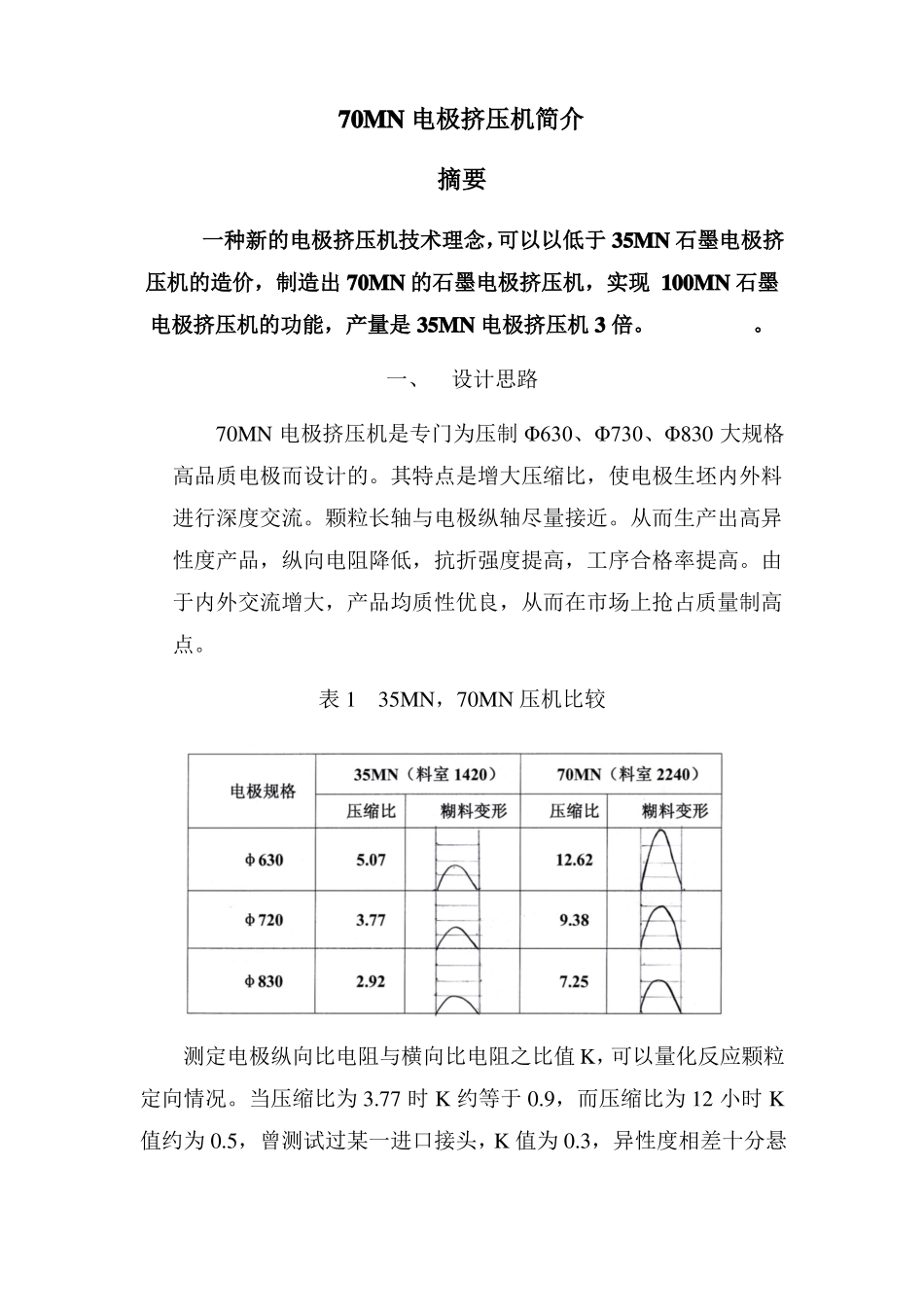

70MN 电极挤压机简介摘要一种新的电极挤压机技术理念,可以以低于 35MN 石墨电极挤压机的造价,制造出 70MN 的石墨电极挤压机,实现 100MN 石墨电极挤压机的功能,产量是 35MN 电极挤压机 3 倍。。一、设计思路70MN 电极挤压机是专门为压制 Φ630、Φ730、Φ830 大规格高品质电极而设计的。其特点是增大压缩比,使电极生坯内外料进行深度交流。颗粒长轴与电极纵轴尽量接近。从而生产出高异性度产品,纵向电阻降低,抗折强度提高,工序合格率提高。由于内外交流增大,产品均质性优良,从而在市场上抢占质量制高点。表 135MN,70MN 压机比较测定电极纵向比电阻与横向比电阻之比值 K,可以量化反应颗粒定向情况。当压缩比为 3.77 时 K 约等于 0.9,而压缩比为 12 小时 K值约为 0.5,曾测试过某一进口接头,K 值为 0.3,异性度相差十分悬殊。用 35MN 电极挤压机压制 Φ630、Φ730、Φ830 电极时,只有外表层糊料进行交流和颗粒定向排列,内部几乎仍为预压时的模压结构(颗粒长轴是横向排列的)。通过加强生产技术管理,大规格电极质量有所提高,但由于压缩比小所造成的致命的缺陷却无法避免。举例加以说明,用 25MN 压机压制 Φ330 和 Φ530 电极,糊所受的压力相同,料室内体积密度都是 1.7 克、厘米 3,但由于压缩比不同,Φ330 和 Φ530 电极质量差别很大。在石墨化同样单耗 4000 KWH的情况下,Φ330 电极平均比电阻 7.5 而 Φ530 电极平均比电阻为 10。Φ330 电极抗折强度,工序合格率都优于 Φ530 电极。现在已经很少有工厂用 25MN 压机生产 Φ530 电极了。这就充分说明用 35 MN 压机生产 Φ630、Φ730 电极时不妥的。只是因没有更大的电极挤压机可供选择不得已而为之。生产石墨电极有多种成型方式,而模压成型石墨电极是糟糕的一种,挤压成型是生产石墨电极的最佳的方式,而我们的设计的挤压成型机在目前来看是生产企业现有的设备参数最好的,这个参数按照常规设计造价很高,企业一般难以承受。但我们曾经长期从事石墨电极的生产,我们曾经为大同能源制造等单位设计制造过 35MN 石墨电极挤压机,经过长期的实践、长期的技术积累,形成了对石墨电极的成型机理的厚重的认识,是对一线生产的深刻理解,所以能够提出 新的理念,可以采用新的技术以低于35MN 石墨电极挤压机的造价,制造出 70MN 的石墨电极挤压机,实现 100MN 石墨电极挤压机的功能,产量是 35MN 电极挤压...
