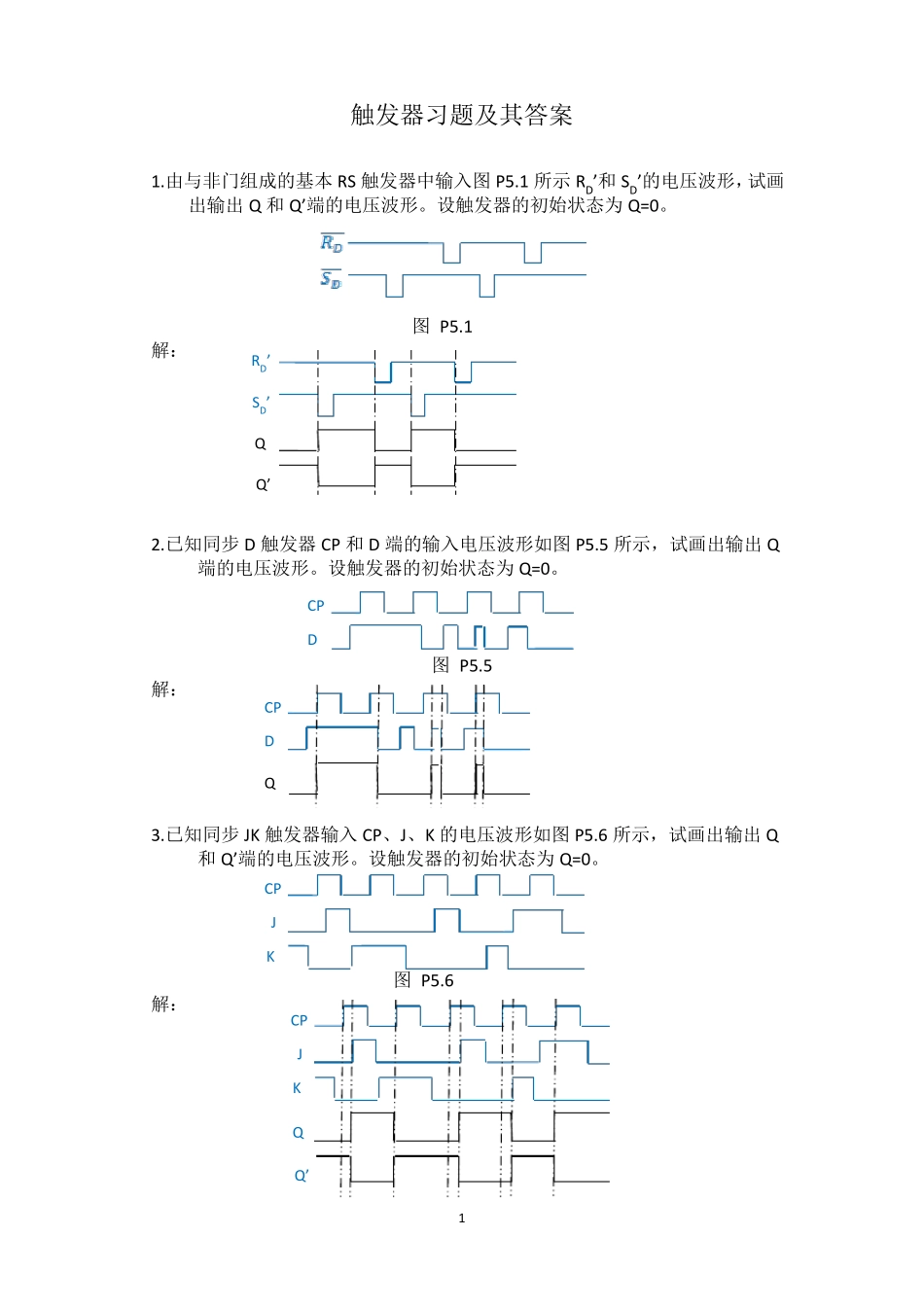

触发器习题及其答案1.由与非门组成的基本 RS 触发器中输入图 P5.1 所示 RD’和 SD’的电压波形，试画出输出 Q 和 Q’端的电压波形。设触发器的初始状态为 Q=0。图 P5.1解：RD’SD’QQ’2.已知同步 D 触发器 CP 和 D 端的输入电压波形如图 P5.5 所示，试画出输出 Q端的电压波形。设触发器的初始状态为 Q=0。CPD图 P5.5解：CPDQ3.已知同步 JK 触发器输入 CP、J、K 的电压波形如图 P5.6 所示，试画出输出 Q和 Q’端的电压波形。设触发器的初始状态为 Q=0。CPJ解：K图 P5.6CPJKQQ’14.TTL 边沿 JK 触发器如图 P5.7（a）所示，输入 CP、J、K 端的电压波形如图 P5.7所示，试对应画出输出 Q 和 Q’端的电压波形。设触发器的初始状态为 Q=0。1JQC11KQ’CPJK图 P5.7CP解：JKQQ’5.图 P5.8(a)～(l)所示各边沿 JK 触发器的初始状态都为 1 状态，试对应图P5.8(m)输入的 CP 电压波形画出各触发器输出 Q 端的电压波形。2解：CPQ1-(b)Q5-(f)Q8-(i)6.图 P5.9(a)～(h)所示各边沿 D 触发器的初始状态都为 0 状态，试对应图P5.9(i)输入的 CP 电压波形画出各触发器输出 Q 端的电压波形。解：CPQ4-(e)Q6-(g)Q7-(h)37.试写出图 P5.10 所示各触发器的特性方程，并注明使用时钟条件。解：(b)Q n 11 (A  Q )Qn1n1 (AQ AQ )Qnn11n1 AQ n1n1nn(c) Q2 D  AQ2  A  Q28.在图 P5.12(a)所示的电路中输入图 P5.12(b)所示的 CP、A、B 的电压波形，试写出它的特性方程，并画出输出 Q 端的电压波形。设触发器的初始状态为 Q=0。解： J  K  A ⊙B=AB+ ABCP 下降沿有效49.根据图 P5.14(a)给定的逻辑电路和图 P5.14(b)所示 CP 的电压波形，试画出Q0和 Q1端的电压波形。设触发器的初始状态为 Q1=Q0=0。n1nnn解：Q0 J0Q n0  K0Q0  Q1 Q0 CP 下降沿有效nQ1n1  D1  Q0 CP 上升沿有效10.电路如图 P5.15(a)所示，试根据图 P5.15(b)所示 CP、D 端输入的电压波形画出输出 Q0和 Q1端的电压波形。设触发器的初始状态为 Q1=Q0=0。5解：Q0n1  D CP 上升沿触发nnnn CP 下降沿触发Q1n1  J1Q1n  K1Q1n  Q0 Q1n  Q0Q1  Q011.电路如图 P5.17(a)所示，试根据图 P5.17(b)所示 CP 端的电压波形画出输出Q0和 Q1端的电压波形。设触发器的初始状态为 Q1=Q0=0。n1n解：Q0 CP 上升沿有效 D  Q0nnnnQ1n1  JQ1n  KQ1n  Q0 Q1n  Q0Q1  Q0  Q1n CP 下降沿有效CPQ0Q16
