电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

ASMEA193194和API20E螺栓螺母紧固件技术条件

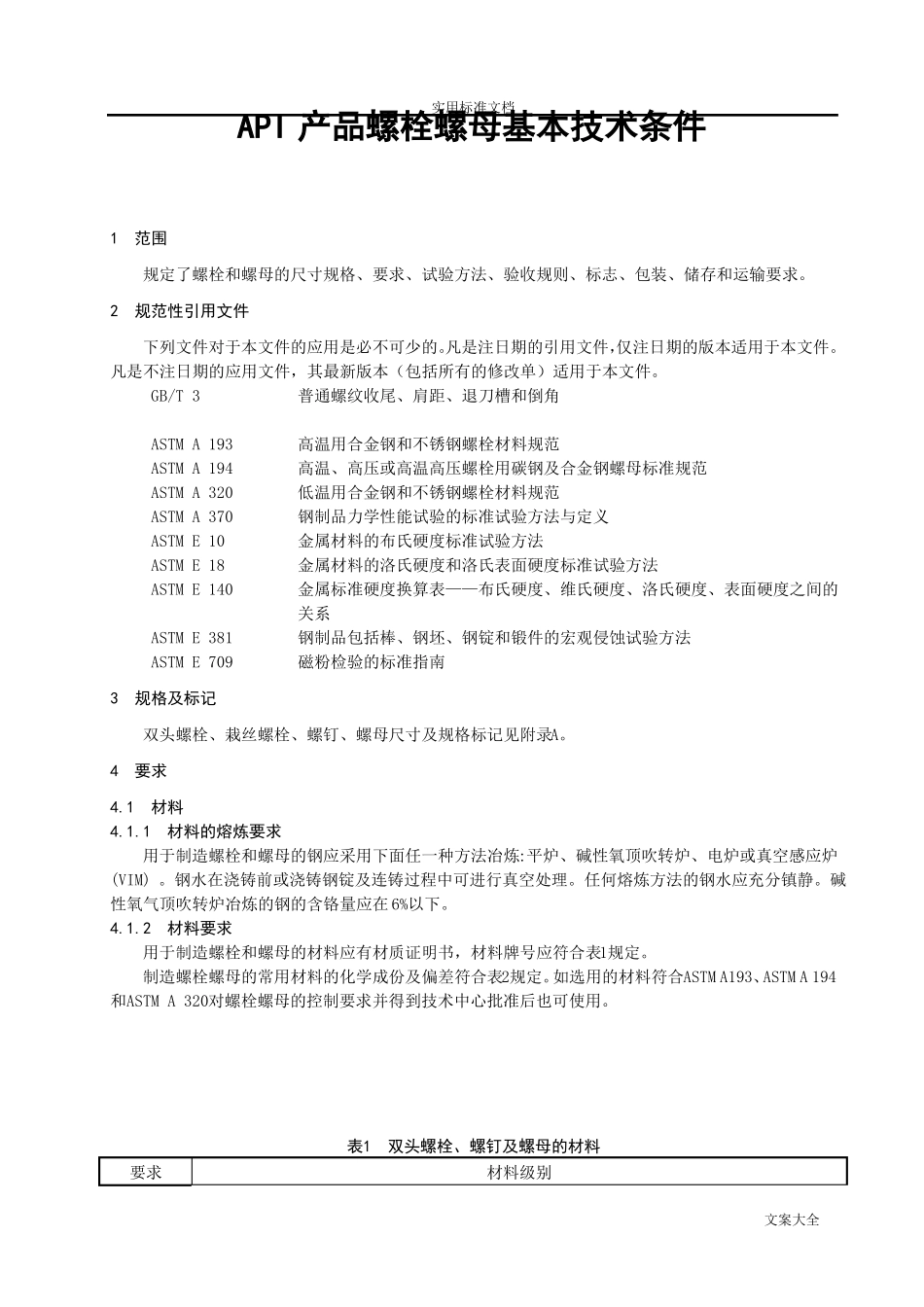

ASMEA193194和API20E螺栓螺母紧固件技术条件_第1页
1/15

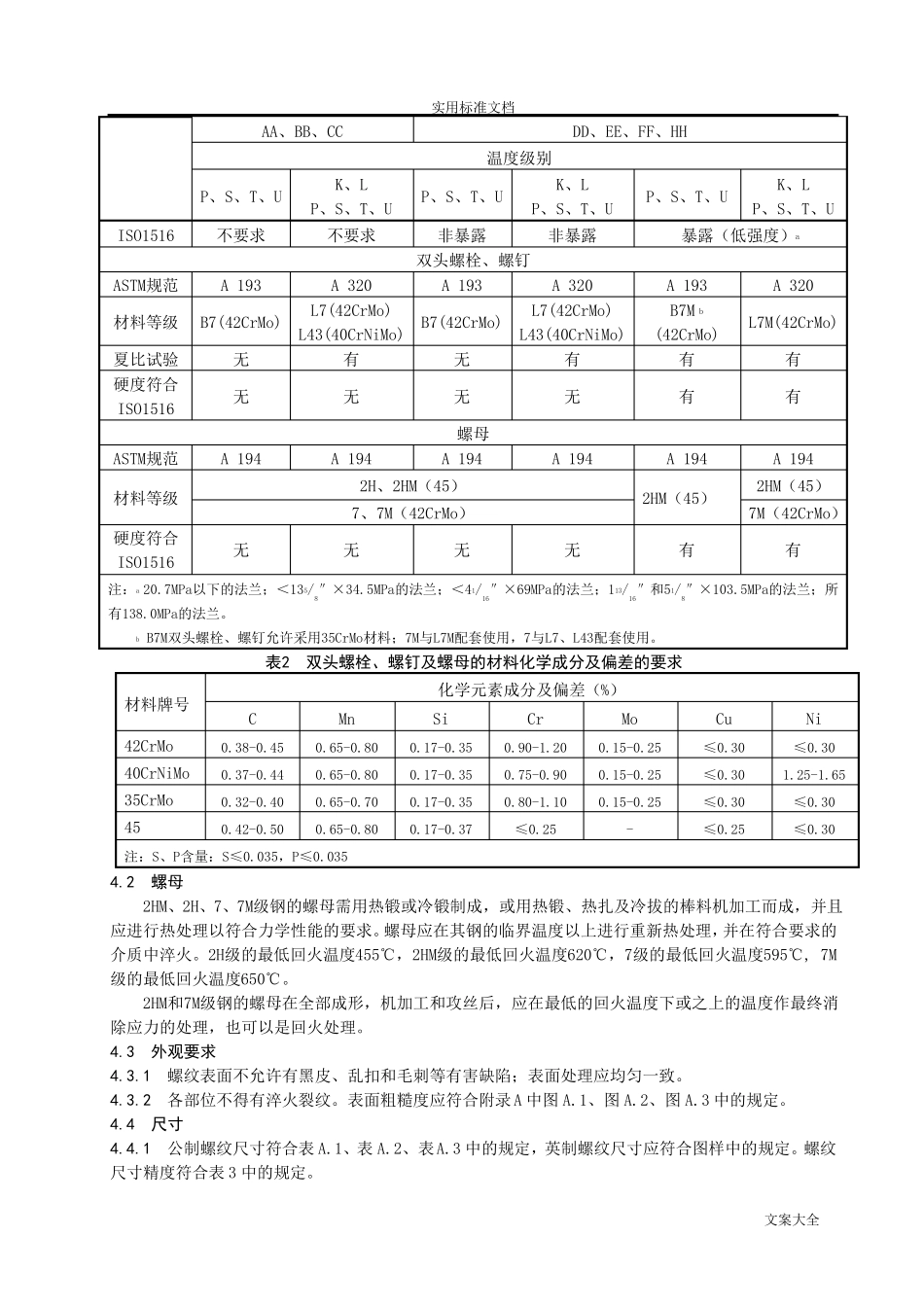

ASMEA193194和API20E螺栓螺母紧固件技术条件_第2页
2/15

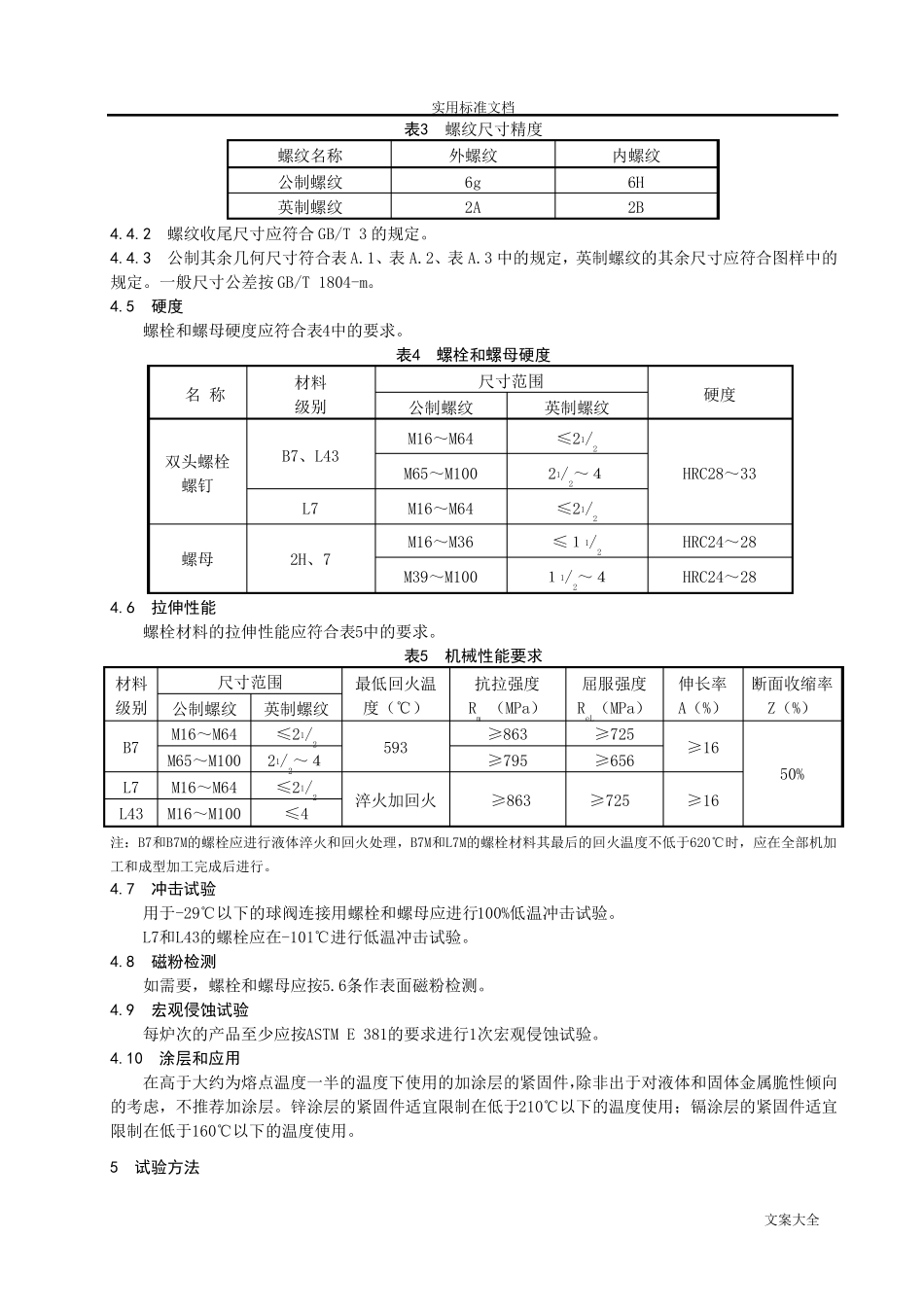

ASMEA193194和API20E螺栓螺母紧固件技术条件_第3页
3/15
实用标准文档API 产品螺栓螺母基本技术条件1范围规定了螺栓和螺母的尺寸规格、要求、试验方法、验收规则、标志、包装、储存和运输要求。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的应用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 3普通螺纹收尾、肩距、退刀槽和倒角ASTM A 193高温用合金钢和不锈钢螺栓材料规范ASTM A 194高温、高压或高温高压螺栓用碳钢及合金钢螺母标准规范ASTM A 320低温用合金钢和不锈钢螺栓材料规范ASTM A 370钢制品力学性能试验的标准试验方法与定义ASTM E 10金属材料的布氏硬度标准试验方法ASTM E 18金属材料的洛氏硬度和洛氏表面硬度标准试验方法ASTM E 140金属标准硬度换算表——布氏硬度、维氏硬度、洛氏硬度、表面硬度之间的关系ASTM E 381钢制品包括棒、钢坯、钢锭和锻件的宏观侵蚀试验方法ASTM E 709磁粉检验的标准指南3规格及标记双头螺栓、栽丝螺栓、螺钉、螺母尺寸及规格标记见附录A。4要求4.1材料4.1.1材料的熔炼要求用于制造螺栓和螺母的钢应采用下面任一种方法冶炼:平炉、碱性氧顶吹转炉、电炉或真空感应炉(VIM) 。钢水在浇铸前或浇铸钢锭及连铸过程中可进行真空处理。任何熔炼方法的钢水应充分镇静。碱性氧气顶吹转炉冶炼的钢的含铬量应在 6%以下。4.1.2材料要求用于制造螺栓和螺母的材料应有材质证明书,材料牌号应符合表1规定。制造螺栓螺母的常用材料的化学成份及偏差符合表2规定。如选用的材料符合ASTM A193、ASTM A 194和ASTM A 320对螺栓螺母的控制要求并得到技术中心批准后也可使用。表1双头螺栓、螺钉及螺母的材料要求材料级别文案大全实用标准文档AA、BB、CC温度级别P、S、T、UISO1516ASTM规范不要求A 193K、LP、S、T、U不要求A 320P、S、T、U非暴露双头螺栓、螺钉A 193DD、EE、FF、HHK、LP、S、T、U非暴露A 320K、LP、S、T、UaP、S、T、U暴露(低强度)A 193B7M(42CrMo)有有 bA 320L7M(42CrMo)有有L7(42CrMo)L7(42CrMo)材料等级B7(42CrMo)B7(42CrMo)L43(40CrNiMo)L43(40CrNiMo)夏比试验硬度符合ISO1516ASTM规范材料等级硬度符合ISO1516a无无有无无无螺母有无A 194A 194A 194A 194A 1942HM(45)A 1942HM(45)7M(42CrMo)有2H、2HM(45)7、7M(42CrMo)无5无无1无131有注: 20.7MPa以下的法兰;<13 /8″×34.5MPa的法兰;<4 /16″×69MPa的法兰;1 /16...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

ASMEA193194和API20E螺栓螺母紧固件技术条件

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
