CD型电动葫芦使用说明书

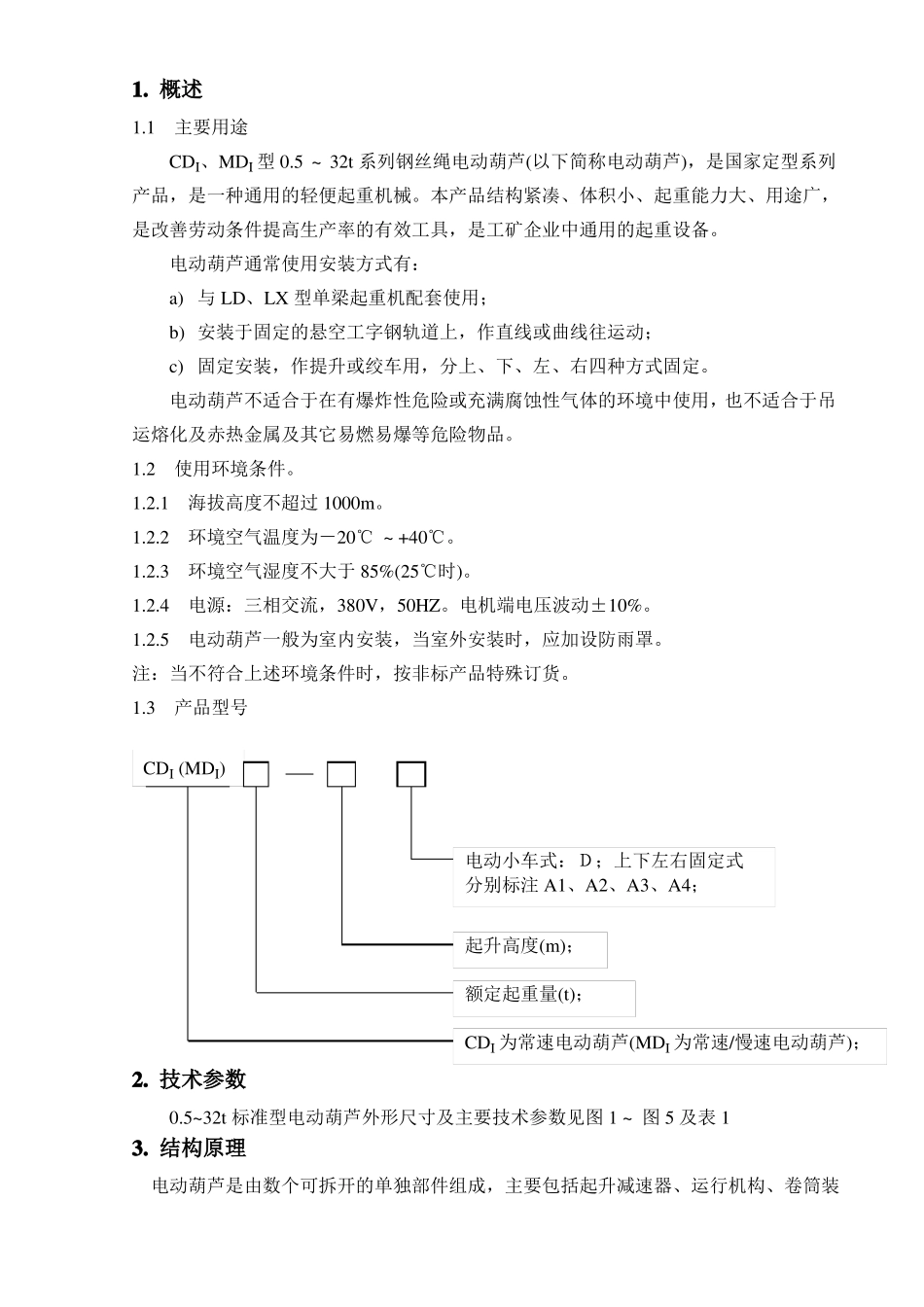

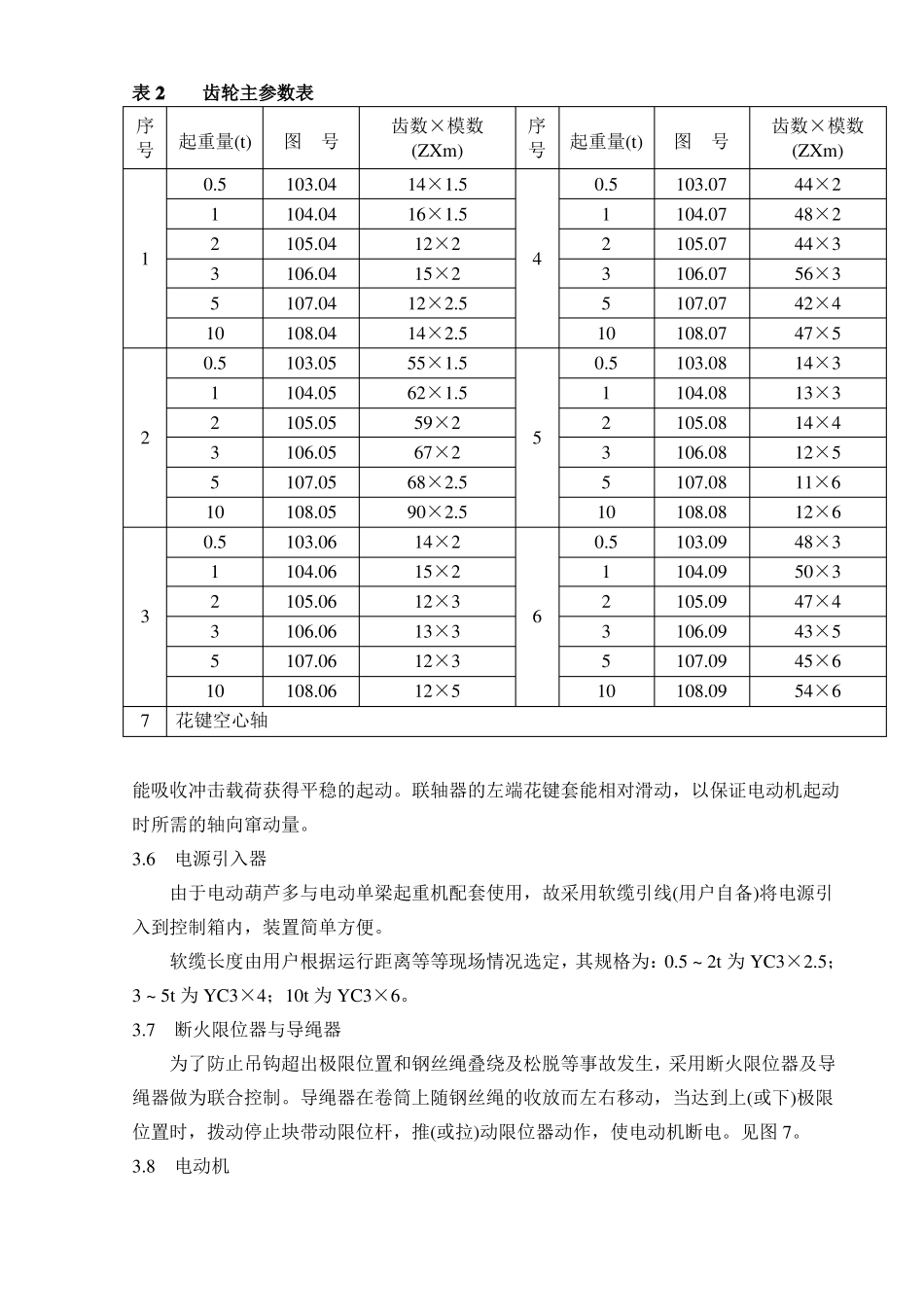

1. 概述1.1主要用途CDI、MDI 型 0.5 ~ 32t 系列钢丝绳电动葫芦(以下简称电动葫芦)，是国家定型系列产品，是一种通用的轻便起重机械。本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。电动葫芦通常使用安装方式有：a) 与 LD、LX 型单梁起重机配套使用；b) 安装于固定的悬空工字钢轨道上，作直线或曲线往运动；c) 固定安装，作提升或绞车用，分上、下、左、右四种方式固定。电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。1.2使用环境条件。1.2.1海拔高度不超过 1000m。1.2.2环境空气温度为－20℃ ~ +40℃。1.2.3环境空气湿度不大于 85%(25℃时)。1.2.4电源：三相交流，380V，50HZ。电机端电压波动±10%。1.2.5电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。注：当不符合上述环境条件时，按非标产品特殊订货。1.3产品型号CDI (MDI)电动小车式：Ｄ；上下左右固定式分别标注 A1、A2、A3、A4；起升高度(m)；额定起重量(t)；CDI 为常速电动葫芦(MDI 为常速/慢速电动葫芦)；2. 技术参数3. 结构原理0.5~32t 标准型电动葫芦外形尺寸及主要技术参数见图 1 ~ 图 5 及表 1电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装置、吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。3.1起升减速器电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。齿轮及齿轮轴由合金钢锻制，并经热处理。全部采用滚动轴承。箱壳为铸铁制造，装配严密，灰尘不易侵入。传动原理见图 6，齿轮主要参数见表 2。6723415Ⅰ：1、04齿轮轴 2、05齿轮Ⅱ：3、06齿轮轴 4、07齿轮Ⅲ：5、08齿轮轴 6、09齿轮 7、11空心轴图 63.2运行机构电动葫芦的运行机构为电动式，固定式无此机构。减速器齿轮为合金钢锻制，并经热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。根据品种规格的不同，运行机构结构形式也有所不同。0.5 ~ 5t 起升高度 H = 6 ~ 9m 时，为一套驱动机构；H =12 ~ 30m 时为一套驱动机构和一套双轮小车组成；10t 起升高度 H = 9 ~ 30m 时为二套驱动机构。运行机构所适用的工字梁轨道应按表 1 规定范围选择。3.3卷筒装置起升高度 H = 6 ~ 12m 时，卷筒为铸铁制成，H>12m 时为钢卷筒，其左端以花键与减速器输出空...
