CO2气体保护焊焊接工艺评定报告

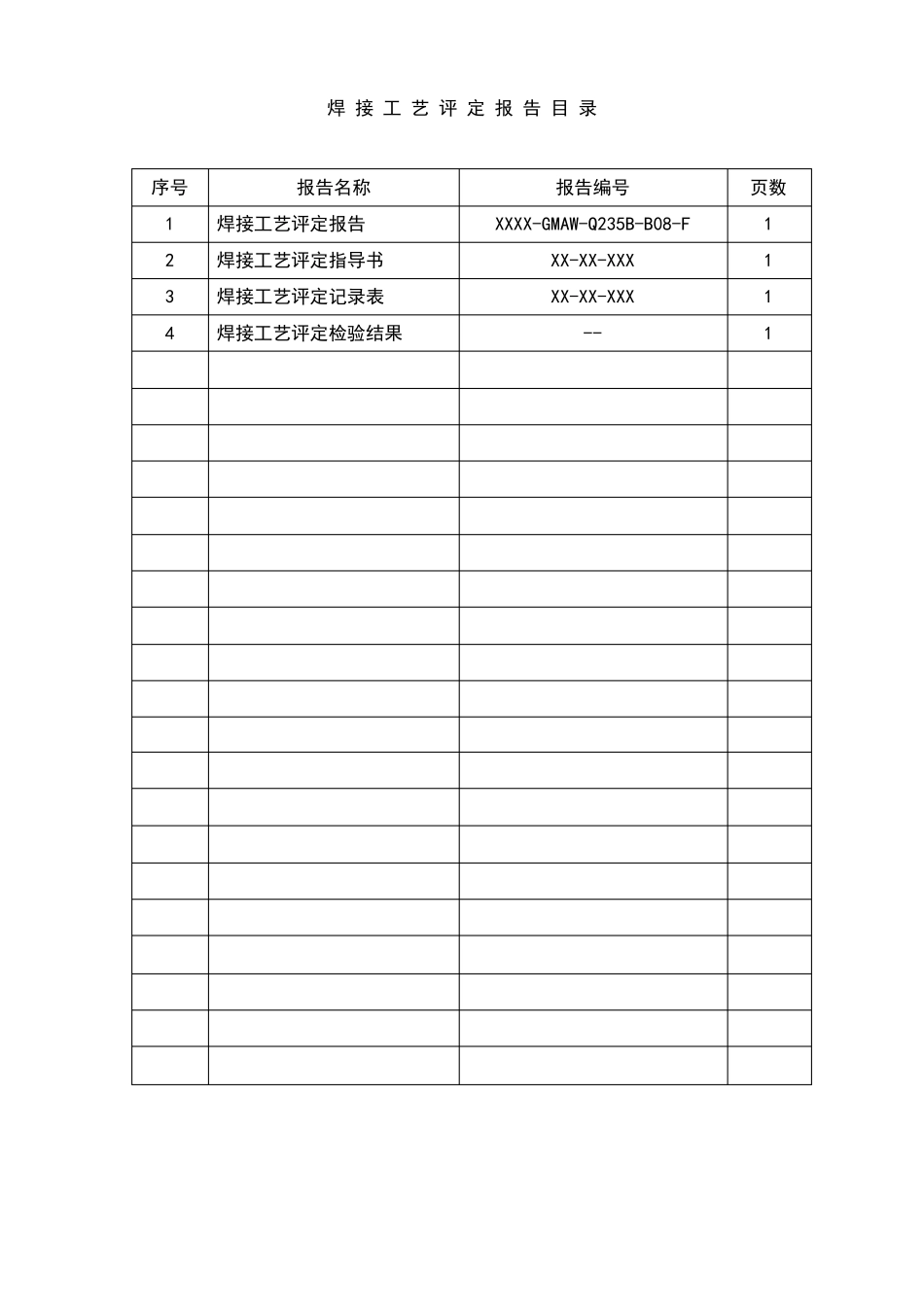

焊 接 工 艺 评 定 报 告Report of Welding Procedure Qualification评定单位： XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX评定项目： CO2 气体保护焊对接接头评定编号： XXXX-GMAW-Q235B-B08-F编制：审核：批准：评定检验章：报告日期：年月日焊 接 工 艺 评 定 报 告 目 录序号1234报告名称焊接工艺评定报告焊接工艺评定指导书焊接工艺评定记录表焊接工艺评定检验结果报告编号XXXX-GMAW-Q235B-B08-FXX-XX-XXXXX-XX-XXX--页数1111焊接工艺评定报告工程名称焊接工艺评定评定报告编号XXXX-GMAW-Q235B-B08-FXX-XX-XXXJGJ81-20022012-03-28评定单位项目负责人试样焊接单位焊工母材刚号XXXQ235BXXXXXXXXXXXXXXXXXXXXXXX工艺指导书编号依据标准施焊日期资格代号规格8mmXXXXXX供货状态化学成分和力学性能级别热轧生产厂高级马鞍山钢铁元素标准合格证复检碳当量焊接材料焊丝CMnSiS≤0.0450.010.01公式类型实心/P≤0.0450.0190.018Os≥235278295Ob370-500415410O5≥243333.5Akv≥145252≤0.20≤1.40≤0.350.150.140.440.430.23%生产厂诸城清华牌号ER50-6CO20.210.22Ceq=C+Mn/6+(Ni+Cu)/15+(Cr+Mo+V)/5= %直径（Φmm）烘干制度（℃*h）Φ1.2/平焊清根工艺电源及极性//接头型式备注//对接接头—DC/反接后热温度/保护气体巨网气体焊接方法焊接参数焊接设备型号预热温度焊后热处理评定结论：GMAW焊接位置见焊接评定指导书NBC-500/层间温度《100℃/本评定按《建筑结构焊接技术规程》JGJ81-2002 规定。根据工程情况编制工艺评定指导书，焊接试件、制取并检验试样、测定性能，确认试验记录准确，评定结果为： 合格 焊接技术条件及工艺参数适用范围按本评定指导书规定执行。评定：审核：技术负责：XXXXXXXXXXXXXXX2012 年 03 月 28 日2012 年 03 月 29 日2012 年 03 月 29 日评定单位：盖 章年月日焊接工艺评定指导书工程名称母材钢号焊接材料焊丝保护气体焊接方法设备型号预热温度（℃）焊后热处理/Q235B生产厂诸城清华巨网气体GMAWNBC-500层间温度焊接工艺评定规格8mm牌号ER50-6CO2指导书编号供货状态规格Φ1.2mm/焊接位置电源及极性≤100℃/热轧XX-XX-XXX生产厂马鞍山钢铁备注//平焊（F）DC/反接后热温度（℃）及时间/烘干制度（℃*h）//接头及坡口尺寸图焊接顺序图6×30焊道焊接工艺参数2-41焊接方法GMAW焊条（焊丝）/直径ER50-6 Φ1.2mm焊剂气流量L/min15-18电流（A）160-190190-220层间清理电压（V）25-30焊接速度cm/...
