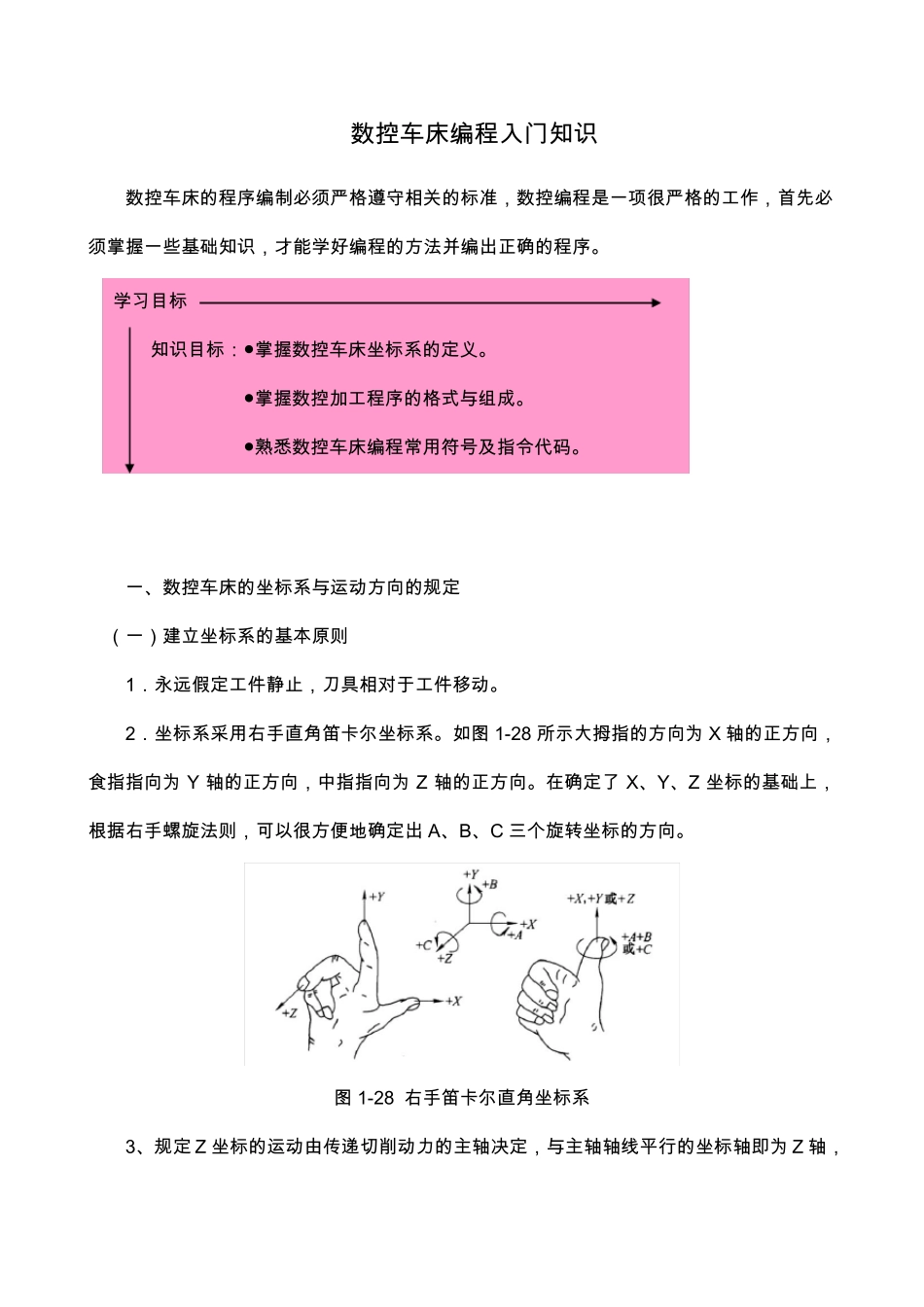

数控车床编程入门知识数控车床的程序编制必须严格遵守相关的标准，数控编程是一项很严格的工作，首先必须掌握一些基础知识，才能学好编程的方法并编出正确的程序。学习目标一、数控车床的坐标系与运动方向的规定（一）建立坐标系的基本原则1．永远假定工件静止，刀具相对于工件移动。2．坐标系采用右手直角笛卡尔坐标系。如图 1-28 所示大拇指的方向为 X 轴的正方向，食指指向为 Y 轴的正方向，中指指向为 Z 轴的正方向。在确定了 X、Y、Z 坐标的基础上，根据右手螺旋法则，可以很方便地确定出 A、B、C 三个旋转坐标的方向。知识目标：●掌握数控车床坐标系的定义。●掌握数控加工程序的格式与组成。●熟悉数控车床编程常用符号及指令代码。图 1-28 右手笛卡尔直角坐标系3、规定 Z 坐标的运动由传递切削动力的主轴决定，与主轴轴线平行的坐标轴即为 Z 轴，X 轴为水平方向，平行于工件装夹面并与 Z 轴垂直。4、规定以刀具远离工件的方向为坐标轴的正方向。依据以上的原则，当车床为前置刀架时，X 轴正向向前，指向操作者，如图 1-29 所示；当机床为后置刀架时，X 轴正向向后，背离操作者，如图 1-30 所示。图 1-29水平床身前置刀架式数控车床的坐标系图 1-30倾斜床身后置刀架式数控车床的坐标系（二）机床坐标系机床坐标系是以机床原点为坐标系原点建立起来的 ZOX 轴直角坐标系。1．机床原点机床原点（又称机械原点）即机床坐标系的原点，是机床上的一个固定点，其位置是由机床设计和制造单位确定的，通常不允许用户改变。数控车床的机床原点一般为主轴回转中心与卡盘后端面的交点，如图 1-31 所示。图 1-31 机床原点2．机床参考点机床参考点也是机床上的一个固定点，它是用机械挡块或电气装置来限制刀架移动的极限位置。作用主要是用来给机床坐标系一个定位。因为如果每次开机后无论刀架停留在哪个位置，系统都把当前位置设定成（0，0），这就会造成基准的不统一。数控车床在开机后首先要进行回参考点（也称回零点）操作。机床在通电之后，返回参考点之前，不论刀架处于什么位置，此时 CRT 上显示的 Z 与 X 的坐标值均为 0。只有完成了返回参考点操作后，刀架运动到机床参考点，此时 CRT 上显示出刀架基准点在机床坐标系中的坐标值，即建立了机床坐标系。（三）工件坐标系数控车床加工时，工件可以通过卡盘夹持于机床坐标系下的任意位置。这样一来在机床坐标系下编程就很不方便。所以编程人员在编写零...
