GIS设备安装施工方案

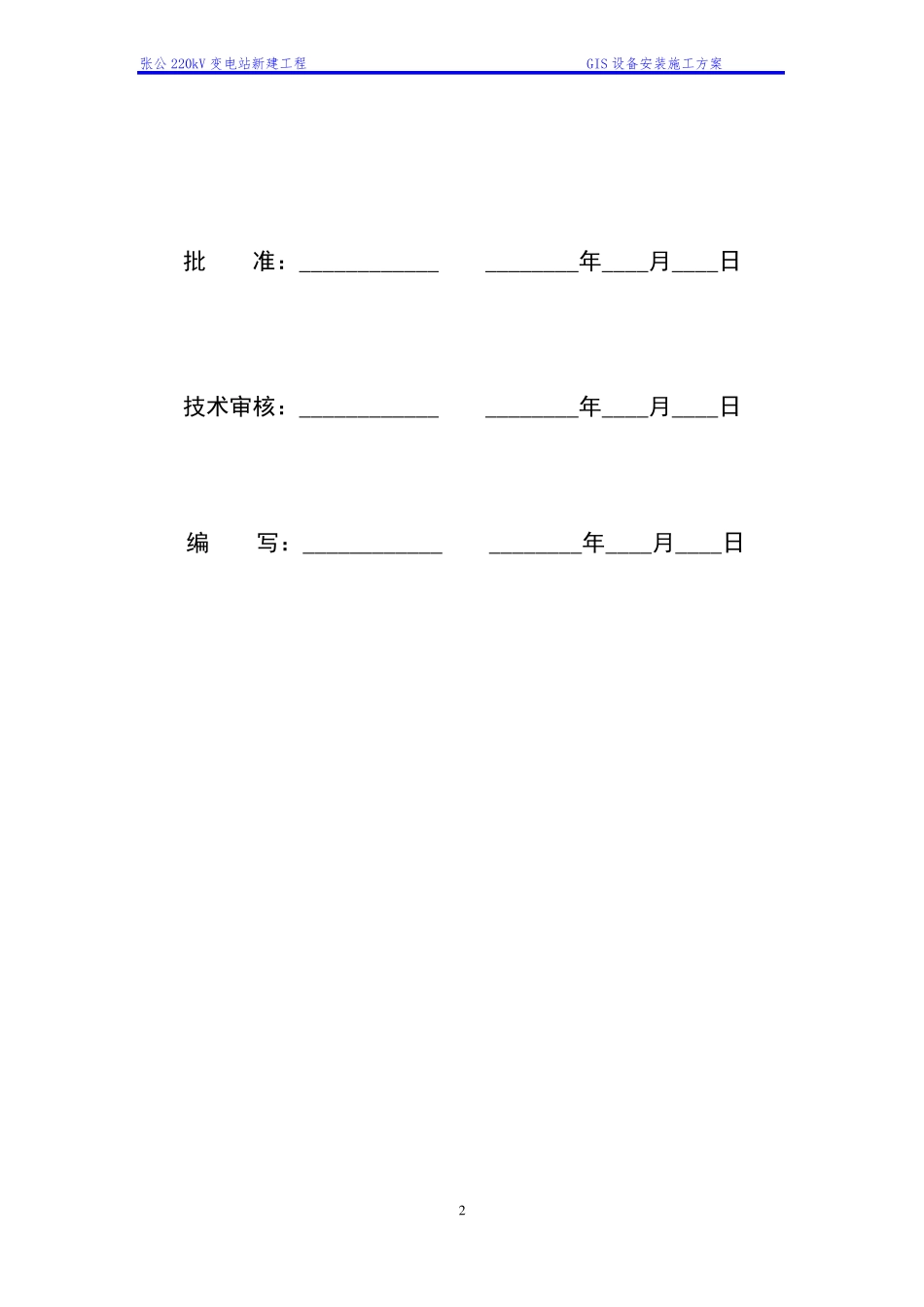

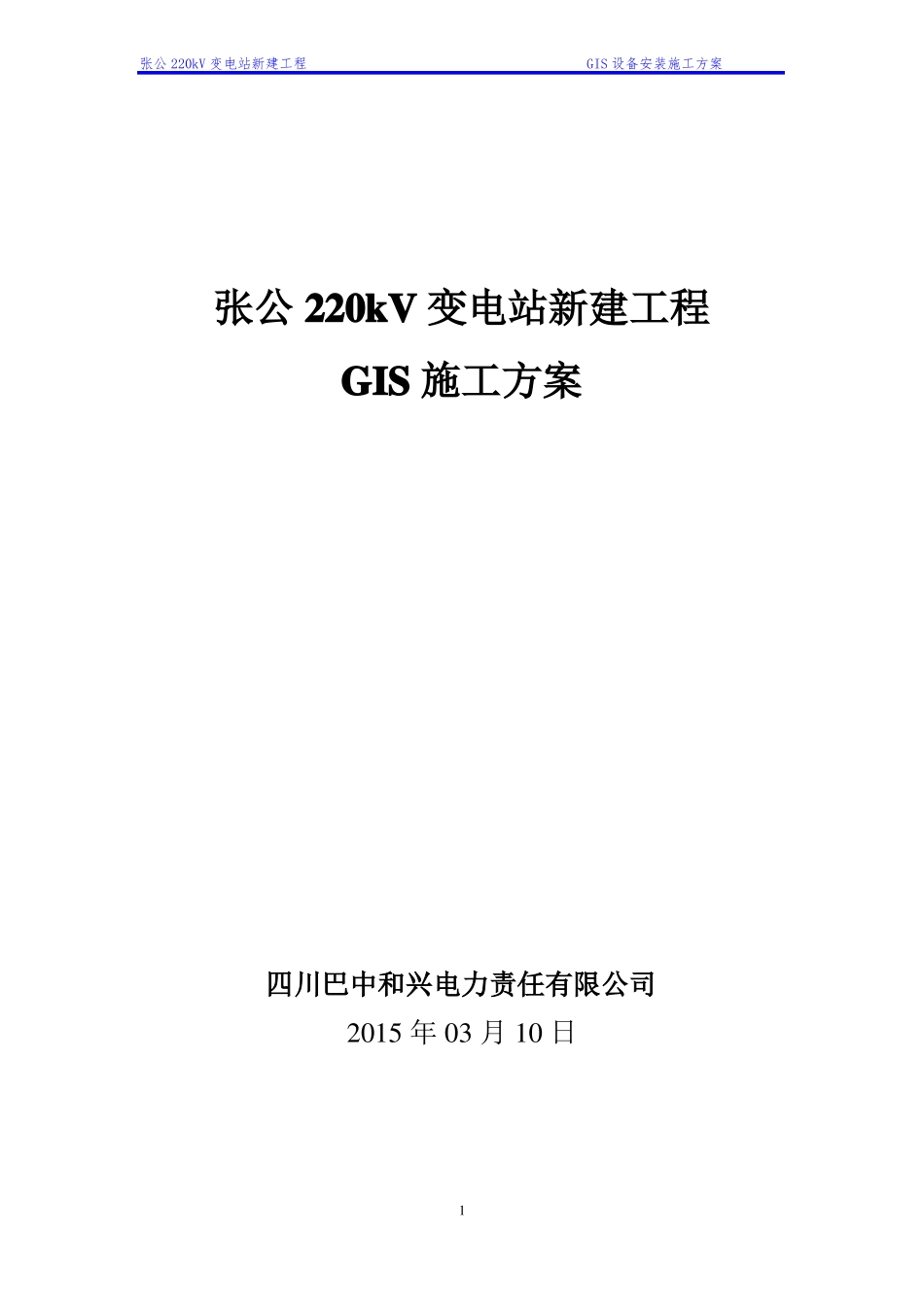

张公 220kV 变电站新建工程 GIS 设备安装施工方案张公 220kV 变电站新建工程GIS 施工方案四川巴中和兴电力责任有限公司2015 年 03 月 10 日1张公 220kV 变电站新建工程 GIS 设备安装施工方案批准：____________ ________年____月____日技术审核：____________ ________编写：____________ ________年____月____日年____月____日2张公 220kV 变电站新建工程 GIS 设备安装施工方案一、工作概况张 公 220kV 变 电 站 新 建 工 程 GIS 设 备 定 于 2015 年 05 月 02 日 进 行 安 装 。220KV(GIS)：主变压进线间隔二个，出线间隔四个，母联间隔一个，PT间隔二个，预留间隔三个（四个出线，一个主变）。采用双母线接线，母线一次建成。110KV(GIS)：主变进线间隔二个，出线间隔八个，母联间隔一个，PT间隔二个，预留间隔五个（六个出线，一个主变）。采用双母线接线，母线一次建成。由厂家服务人员配合指导GIS设备的安装工作，为保证施工工作的安全顺利进行，特制定本施工组织方案。二、施工现场组织机构安装调试组织结构图总负责人： 刘 伟3张公 220kV 变电站新建工程 GIS 设备安装施工方案设备安装负责人：冯建敏试验负责人：左旭吊装负责人：冯建国现场安全员：贾忻雁设备调整负责人：杨文元工具备品保管员：冯华资料管理记录人：苗瑞婷导体清洗检查人：冯武林三、任务分工一次班：负责 GIS 相关设备安装（负责人：冯建敏）调试班：负责整个项目相关试验（负责人：左旭）二次班：负责高低压电缆的敷设、接入等工作（负责人：张英宾）。四、施工进度计划根据四川巴中和兴电力有限责任公司的计划安排，综合各工序（包括天气、设备、材料、车辆因素），确定工作时间为：2015 年 04 月 13 日——2015 年 05 月 31 日。（具体工作内容及安全措施见附表如遇特殊情况，工期顺延。五、施工技术方案1.GIS 设备安装执行标准：1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号4张公 220kV 变电站新建工程 GIS 设备安装施工方案2、国家电网公司基建质量管理规定（基建/2）112-20153、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182-20154、国家电网公司输变电工程验收管理办法国网（基建/3）188-20155、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-20156、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3...
