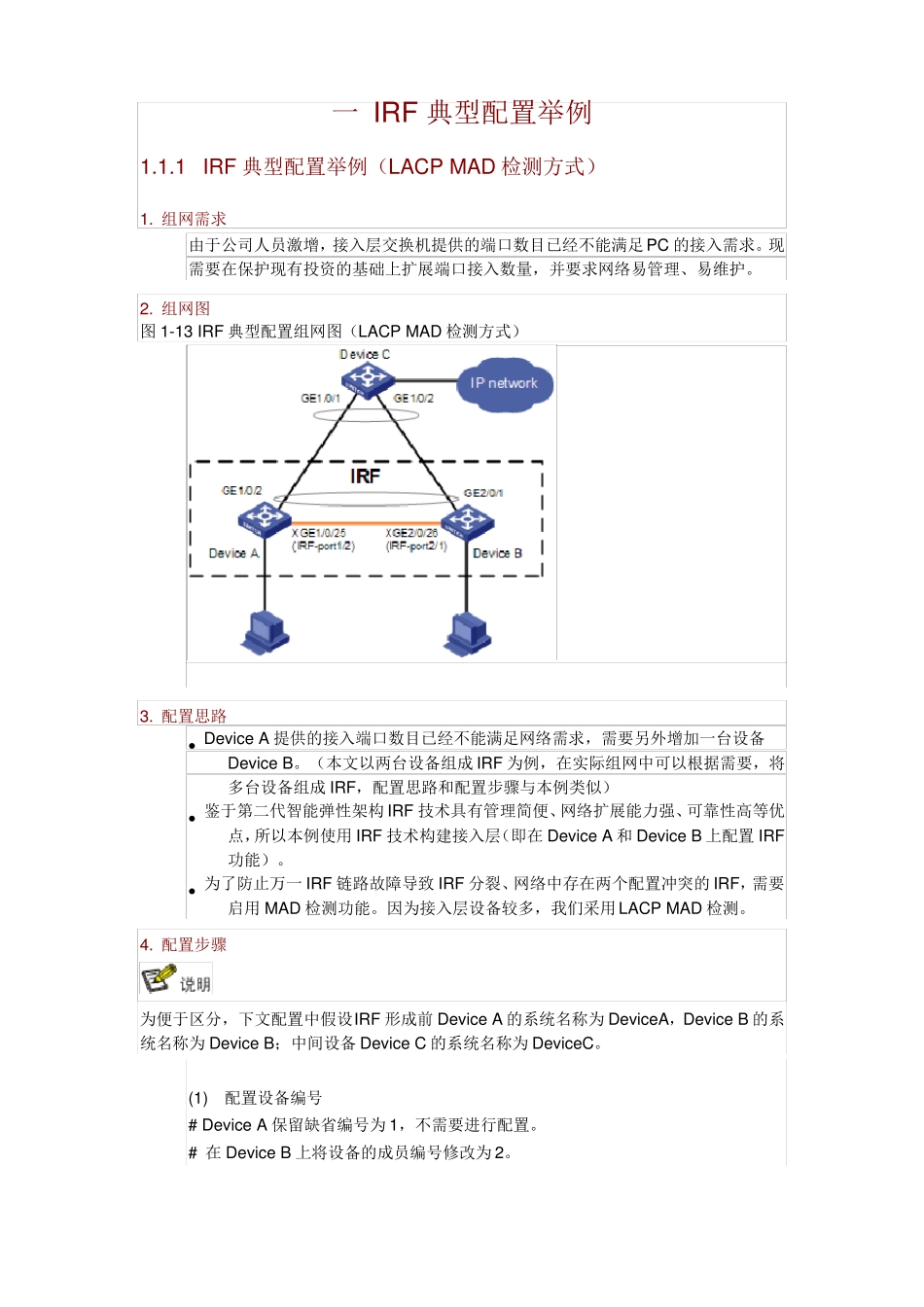

一 IRF 典型配置举例1
1 IRF 典型配置举例（LACP MAD 检测方式）1
组网需求由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC 的接入需求
现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护
组网图图 1-13 IRF 典型配置组网图（LACP MAD 检测方式）3
配置思路 Device A 提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备Device B
（本文以两台设备组成 IRF 为例，在实际组网中可以根据需要，将多台设备组成 IRF，配置思路和配置步骤与本例类似） 鉴于第二代智能弹性架构 IRF 技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用 IRF 技术构建接入层（即在 Device A 和 Device B 上配置 IRF功能）
为了防止万一 IRF 链路故障导致 IRF 分裂、网络中存在两个配置冲突的 IRF，需要启用 MAD 检测功能
因为接入层设备较多，我们采用 LACP MAD 检测
配置步骤为便于区分，下文配置中假设IRF 形成前 Device A 的系统名称为 DeviceA，Device B 的系统名称为 Device B；中间设备 Device C 的系统名称为 DeviceC
(1)配置设备编号# Device A 保留缺省编号为 1，不需要进行配置
# 在 Device B 上将设备的成员编号修改为 2

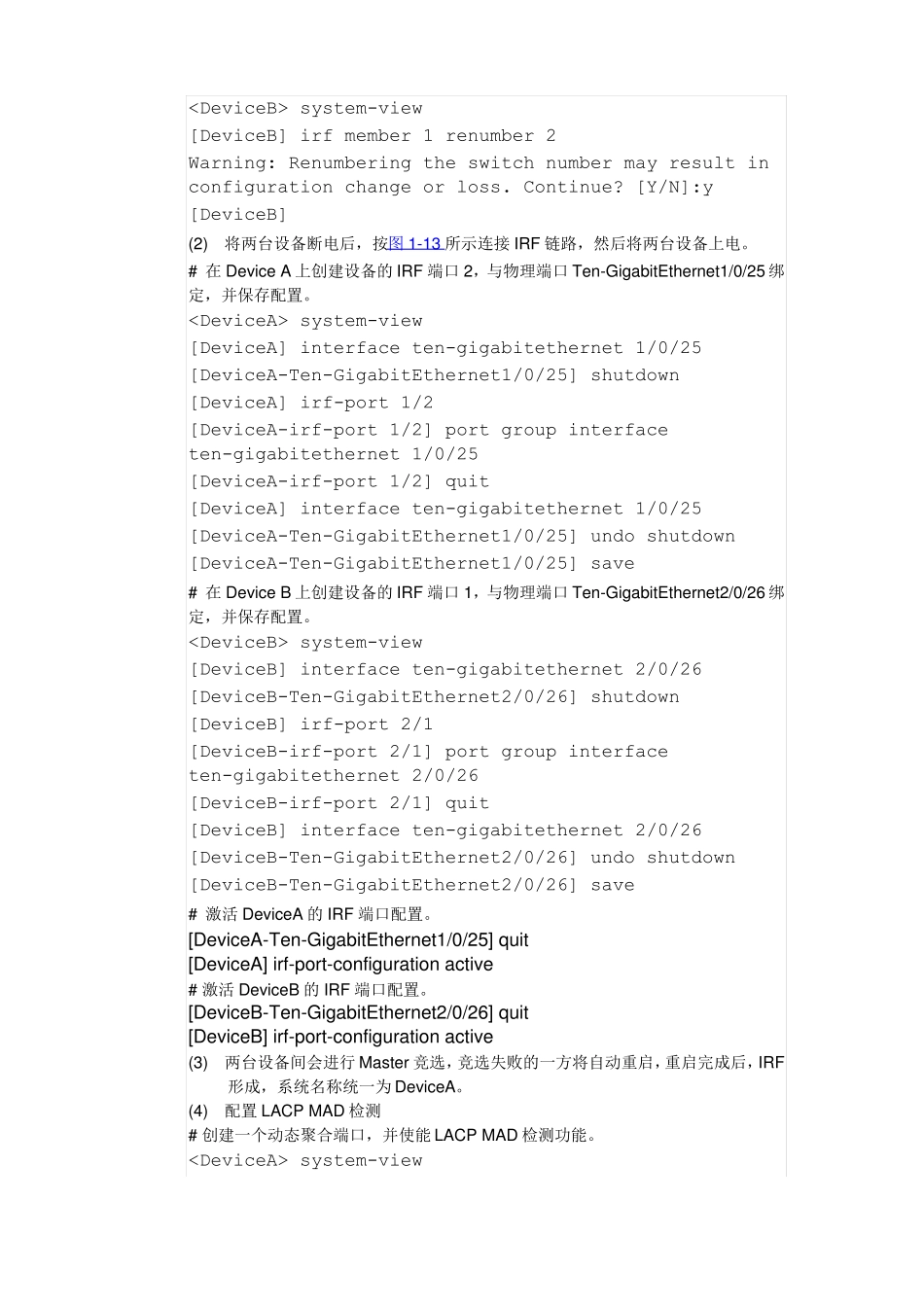

system-view[DeviceB] irf member 1 renumber 2Warning: Renumbering the switch number may result inconfiguration change or loss
Continue
[Y/N]:y[DeviceB](2)将两台设备断电后，按图 1-
