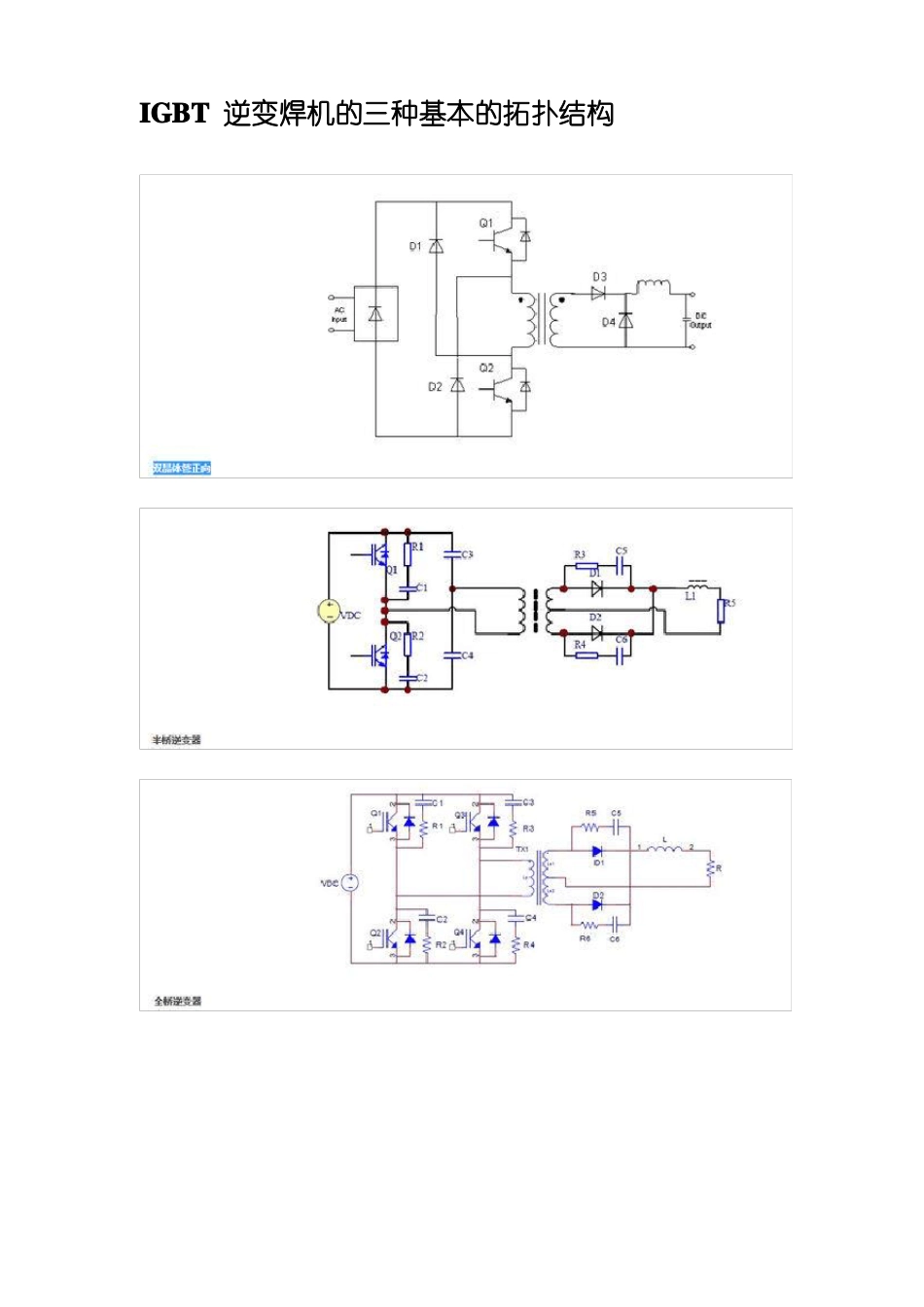

IGBT 逆变焊机的三种基本的拓扑结构Ws300a【双管正激电路】优点是电路具有软过度,在开通与关断时不存在直通问题并且在关断时 IGBT VCE 电压被D1,D2 的钳位在 VCC+VF.缺点在于占空比小于 50% ,大大降低了变压器的利用率,并且由于占空比小使得输出必须需要接输出电感,并且输出功率受限。在同开关频率下输出稳定性较其他两种结构要差。【全桥电路】优点是占空比高可达 90% 以上,变压器双向导通利用率高.输出功率高。缺点在于 IGBT 两端没有钳位电路电压尖峰高需要加吸收电路,受 Miller效应的影响上下管存在直通风险,需要加隔直电路防止变压器偏磁。【半桥电路】相对于全桥节省了两只功率管,驱动电路也较简单,尤其是它具有较好的抗不平衡能力。这些优点使得半桥式逆变电路应用较为广泛,它的缺点是变压器初级绕组所得的电压总是一个电容上的电压,近于电源电压的一半,为了获得与全桥式电路同样的输出功率,功率管和变压器初级必须通过全桥式电路两倍的电流,所以半桥式电路的输出功率不宜太大。【半桥全桥选型】相对半桥逆变器而言,全桥逆变器的开关电流减小了一半,因而在大功率场合得到了广泛应用。在全桥逆变器中,为实现输入输出之间的电气隔离和得到合适的输出电压幅值,一般在输出端接有交流变压器。在全桥逆变器中,因各种不可预见的因素,会导致输出变压器存在直流分量,引起单向偏磁现象。偏磁可以说是全桥逆变器中的一种通病,只是在不同的场合严重程度不同而已。变压器的偏磁,轻则会使变压器和功率半导体模块的功耗增加,温升加剧,变压器机械噪音大(变换器开关频率或调制频率在音频范围内时),严重时还会损坏功率模块,直接威胁到系统的正常运行。上 海 通 用zx7-i系 列220v电 焊 机 电 器 原 理 图 .( 双 管 正激)上海通用 WSM -i 系列 氩弧焊机电器原理图部分(双管正激)上海通用 NB-200i 气保焊机 电器原理图部分 (全桥)双管正激带输出电抗!全桥无电抗,都是四个 IGBT 的.第一种.双激的,可靠性较高,但是输出功率,相对于同频率的.全桥电路的功率低,稳定性稍差第二种全桥的,可靠性存在直通风险,变压器机械噪音大********************************************************************瑞凌 电焊机大多数都是 mos 管的. 全桥的.造价都比较高.1、效应管的特点: (MOS-FET 是其中一种)场效应管的突出优点在于其极高的开关频率,其每秒钟可开关 50 万次以上,耐压一般在 500V ...
