JH系列回柱绞车说明书

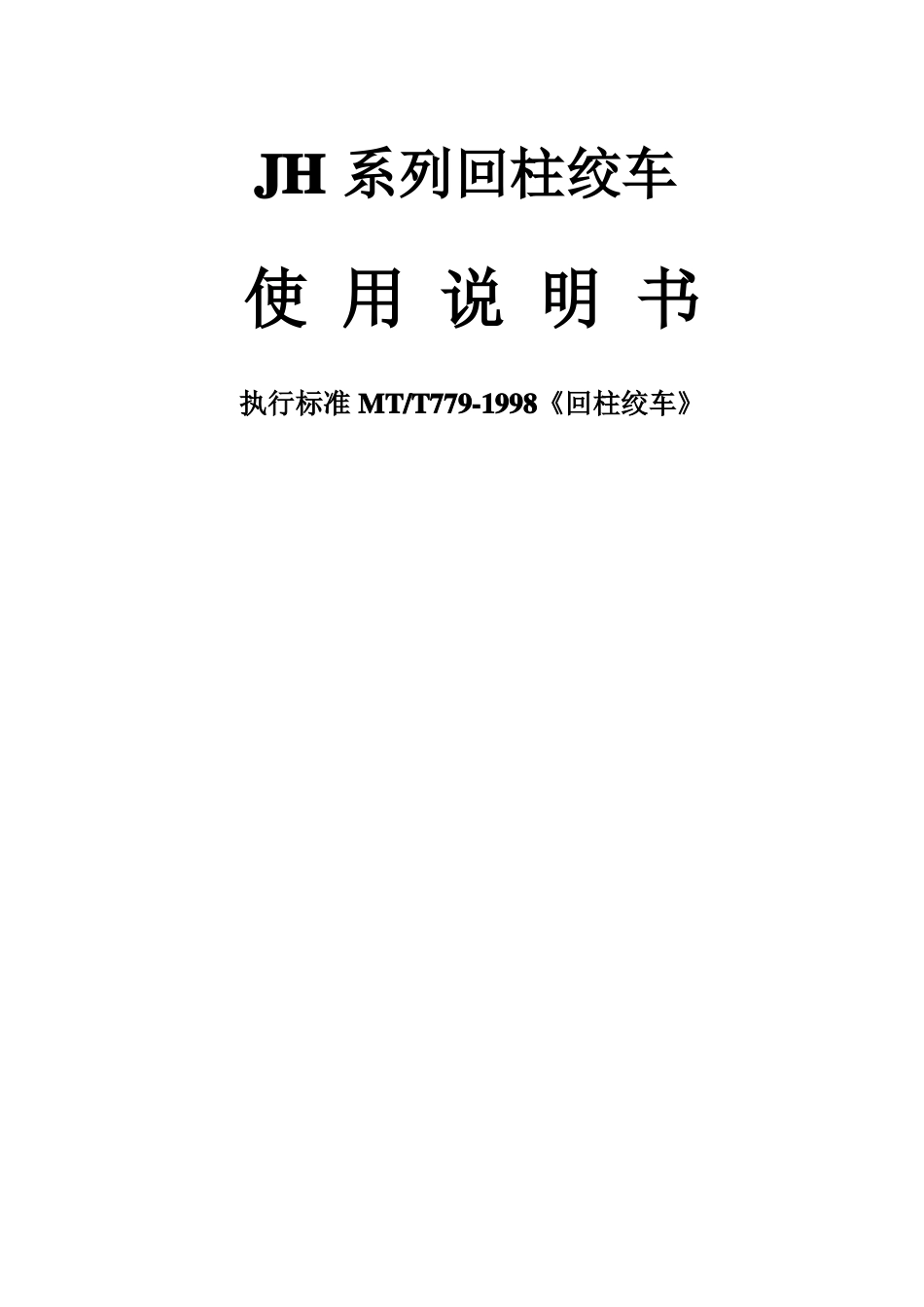

JH系列回柱绞车说明书_第1页
1/24

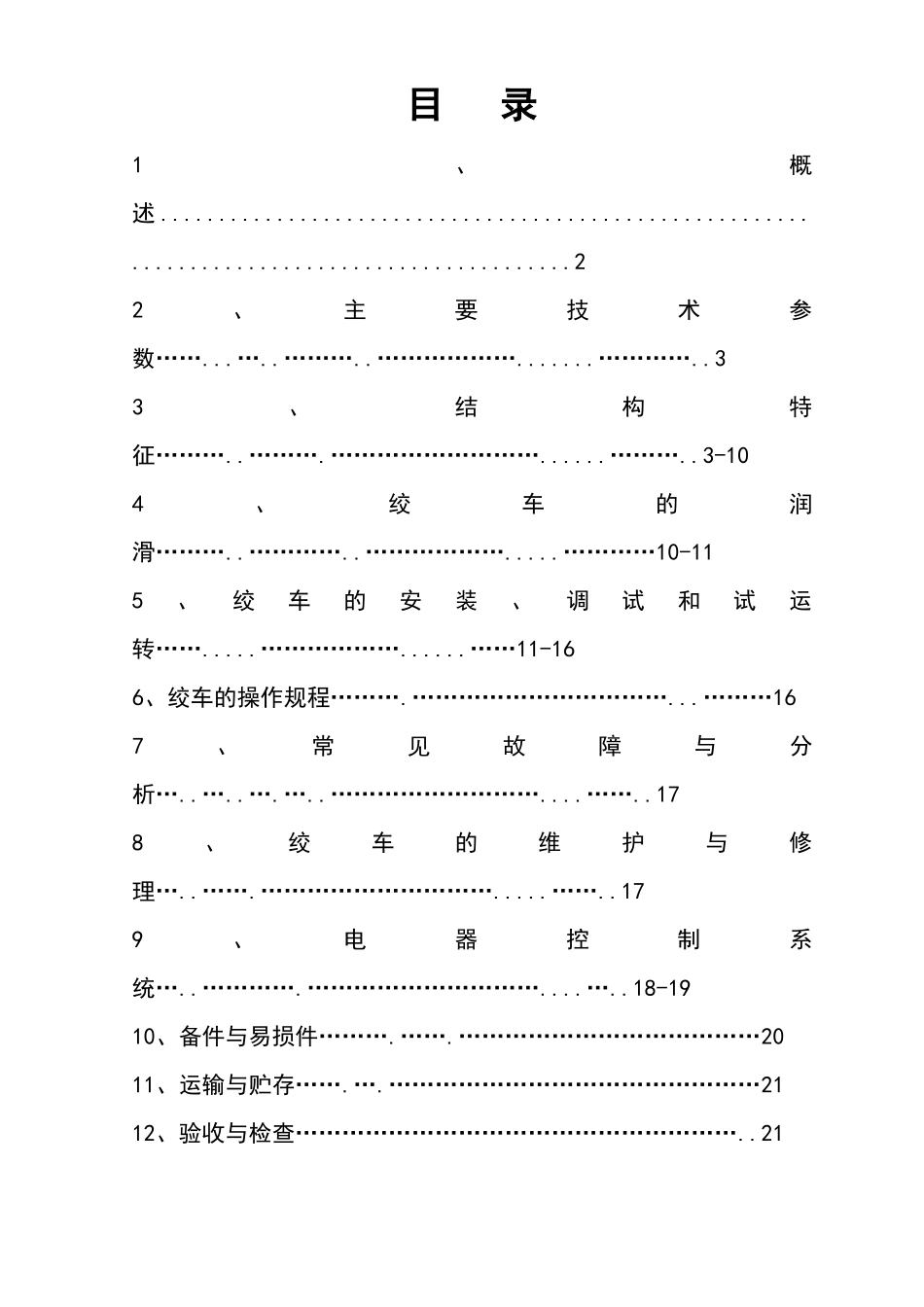

JH系列回柱绞车说明书_第2页
2/24

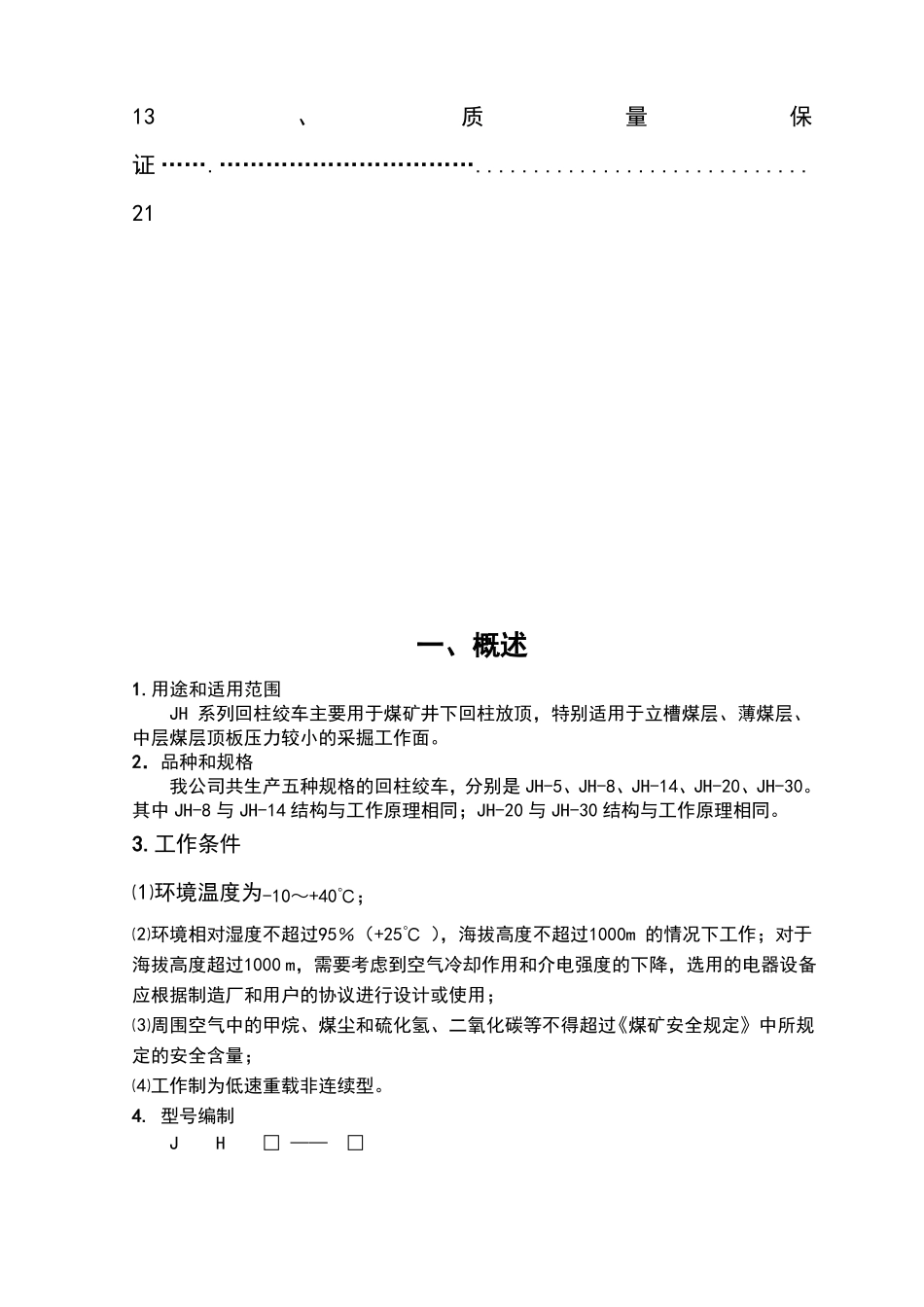

JH系列回柱绞车说明书_第3页
3/24
JH 系列回柱绞车使 用 说 明 书执行标准 MT/T779-1998《回柱绞车》目录1、概述 ..............................................................................................22、主要技术参数……...…..………..……………….......…………..33、结构特征………..……….………………………......………..3-104、绞车的润滑………..…………..……………….....…………10-115、绞车的安装、调试和试运转…….....………………......……11-166、绞车的操作规程……….……………………………...………167、常见故障与分析…..…..….…..………………………....……..178、绞车的维护与修理…..…….………………………….....……..179、电器控制系统…..………….…………………………....…..18-1910、备件与易损件……….…….…………………………………2011、运输与贮存…….….…………………………………………2112、验收与检查…………………………………………………..2113、质量保证 …….…………………………….............................21一、概述1.用途和适用范围JH 系列回柱绞车主要用于煤矿井下回柱放顶,特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。2.品种和规格我公司共生产五种规格的回柱绞车,分别是 JH-5、JH-8、JH-14、JH-20、JH-30。其中 JH-8 与 JH-14 结构与工作原理相同;JH-20 与 JH-30 结构与工作原理相同。3.工作条件⑴环境温度为-10~+40℃;⑵环境相对湿度不超过95%(+25℃ ),海拔高度不超过1000m 的情况下工作;对于海拔高度超过1000 m,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用;⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量;⑷工作制为低速重载非连续型。4. 型号编制J H□ ——□修改序号钢丝绳平均静张力,单位 10kN回柱绞车标记示例:钢丝绳平均静张力为80KN 的回柱绞车为:JH-8绞车电机、电器设备具有隔爆性能,可用于含有沼气及煤尘的矿井中。5.警示语本绞车严禁用于载人或提升。绞车所配的电机和电器设备,必须要有在有效期内的安标证。二、主要技术参数JH 系列回柱绞车主要技术参数见表一型号钢丝绳平均静张 KN钢丝绳平均速度m/s容绳量 m钢丝绳直径 mm卷筒直径 mm容绳量 m型号电动机功率 Kw转速r/min电压 V外形尺寸长 mm...
